普通车床十八速传动齿轮箱结构设计

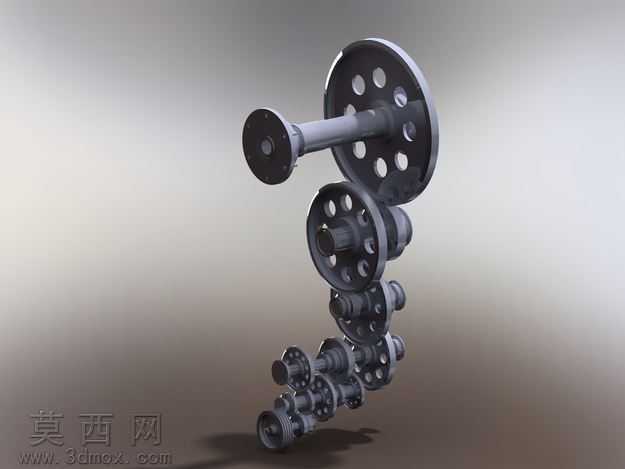

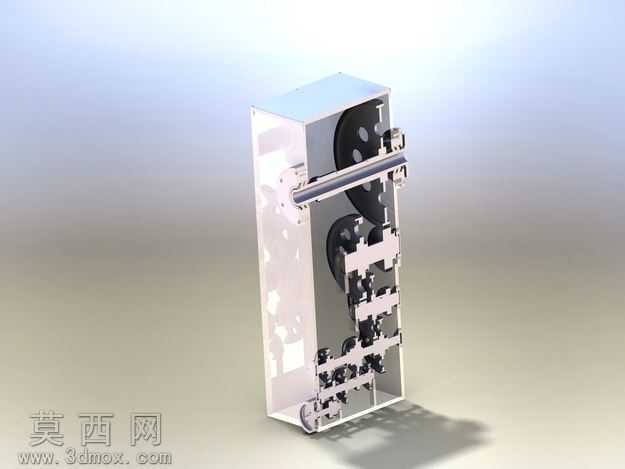

本作品为适配普通车床主传动系统的十八速变速齿轮箱三维结构设计，采用SolidWorks完成全参数化建模与装配验证，整体采用立式箱型布局，通过半透明箱体渲染效果直观展示内部传动链路的排布逻辑。建模阶段严格遵循机械传动设计规范，对各级传动齿轮、传动轴、支撑轴承、拨叉换挡机构、箱体安装定位结构逐一进行特征建模，齿轮零件按照渐开线圆柱齿轮标准参数绘制齿形，还原齿顶圆、齿根圆、分度圆的精确尺寸，轴类零件完整还原轴肩定位、键槽连接、轴承装配位的细节结构，确保所有配合零件的装配公差符合机械设计手册要求。渲染阶段采用哑光金属材质模拟箱体的铸铁质感，传动齿轮与轴类零件赋予光亮合金钢材质，通过环境光影的明暗层次区分不同功能的零件结构，清晰呈现动力从输入轴传入后，经过多组滑移齿轮的啮合切换，最终实现十八种不同输出转速的传动路径，直观展示不同挡位下齿轮的啮合状态与动力传递逻辑。设计过程中重点围绕普通车床的额定负载工况进行结构校核，合理分配各级齿轮的传动比，确保低速大扭矩切削、高速精加工等不同工况下的传动稳定性，箱体内腔预留充足的润滑储油空间，支撑位的轴承安装结构满足长期运转的承载要求，换挡拨叉的行程与滑移齿轮的换位位置精准匹配，避免换挡卡滞或脱挡问题。整体模型完整还原了车床主轴箱的核心传动结构，可用于机械原理教学演示、车床传动结构认知、相关零部件的二次开发设计参考，通过爆炸视图与剖切渲染的配合，能够清晰展示每个零件的装配关系与功能作用，帮助理解普通车床变速传动的核心工作原理。
