一片式不锈钢内螺纹手动球阀结构

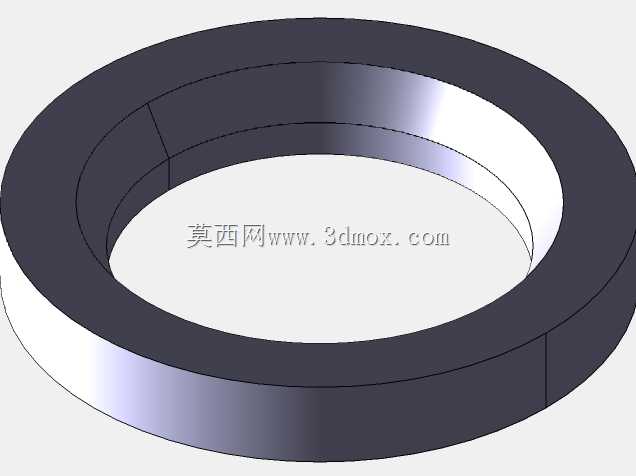

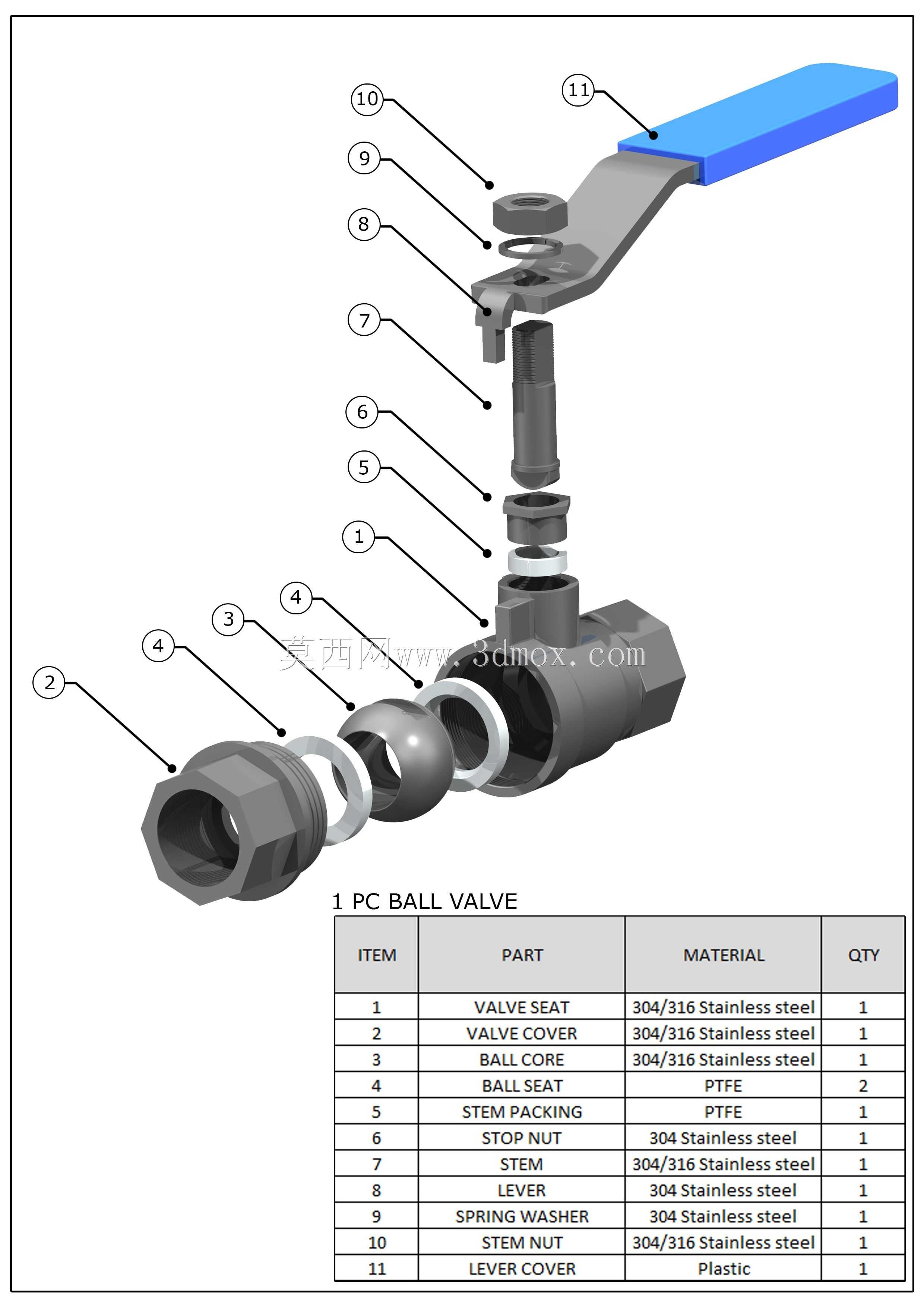

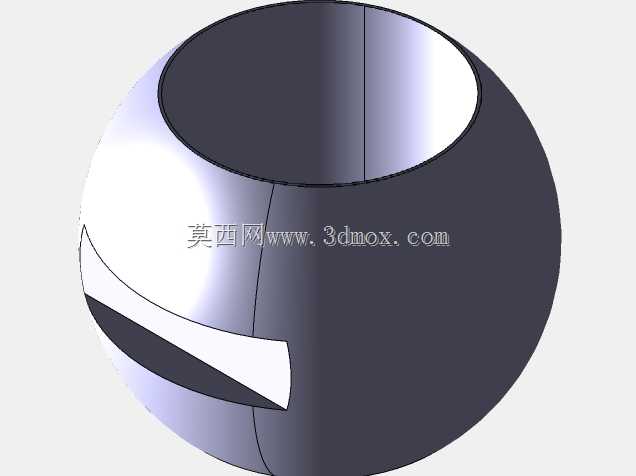

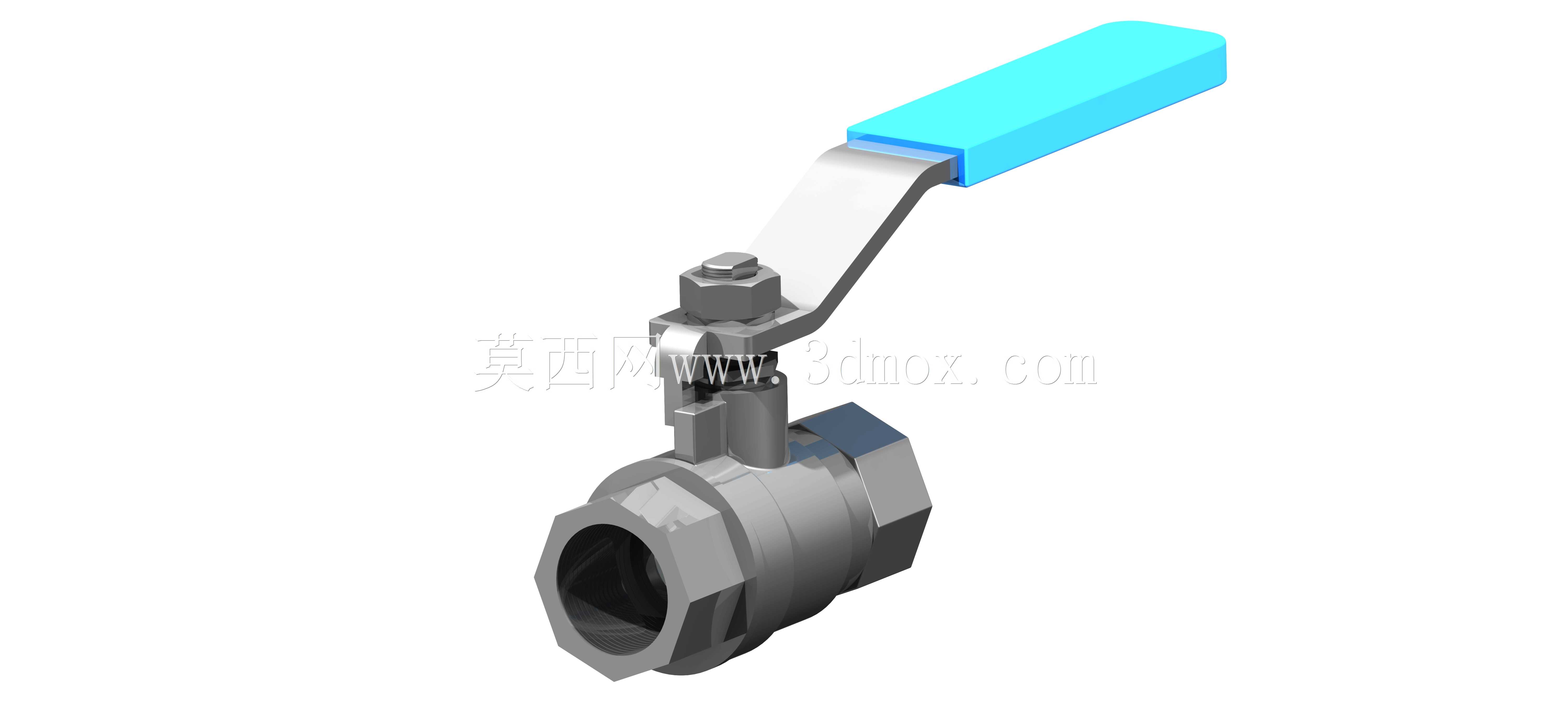

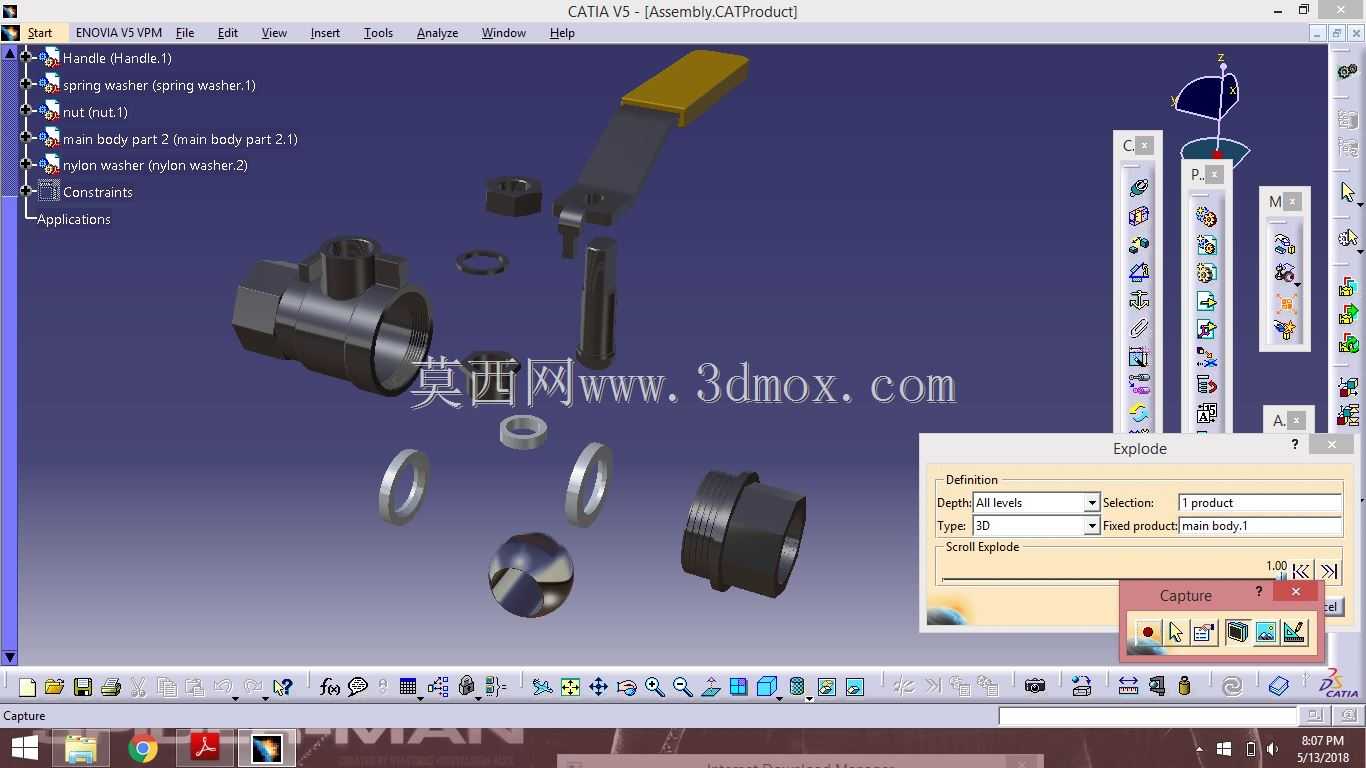

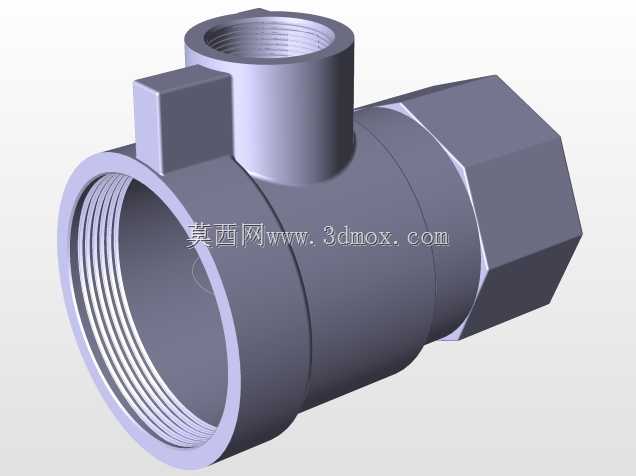

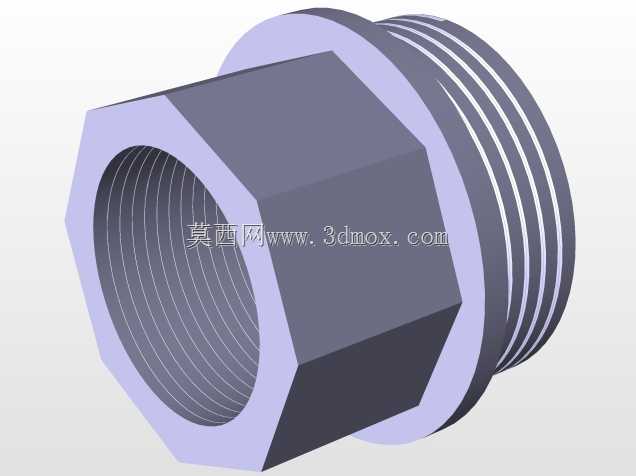

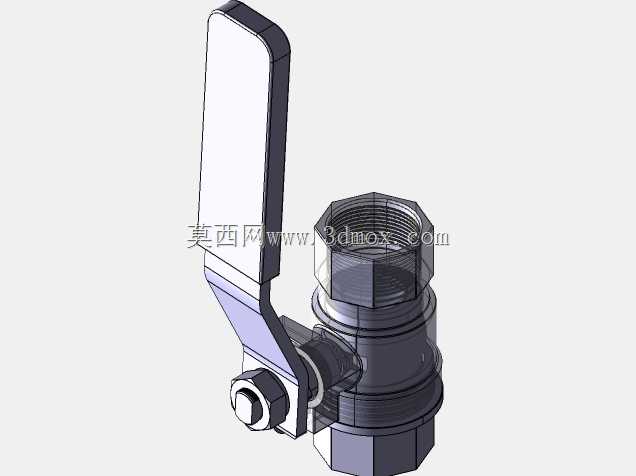

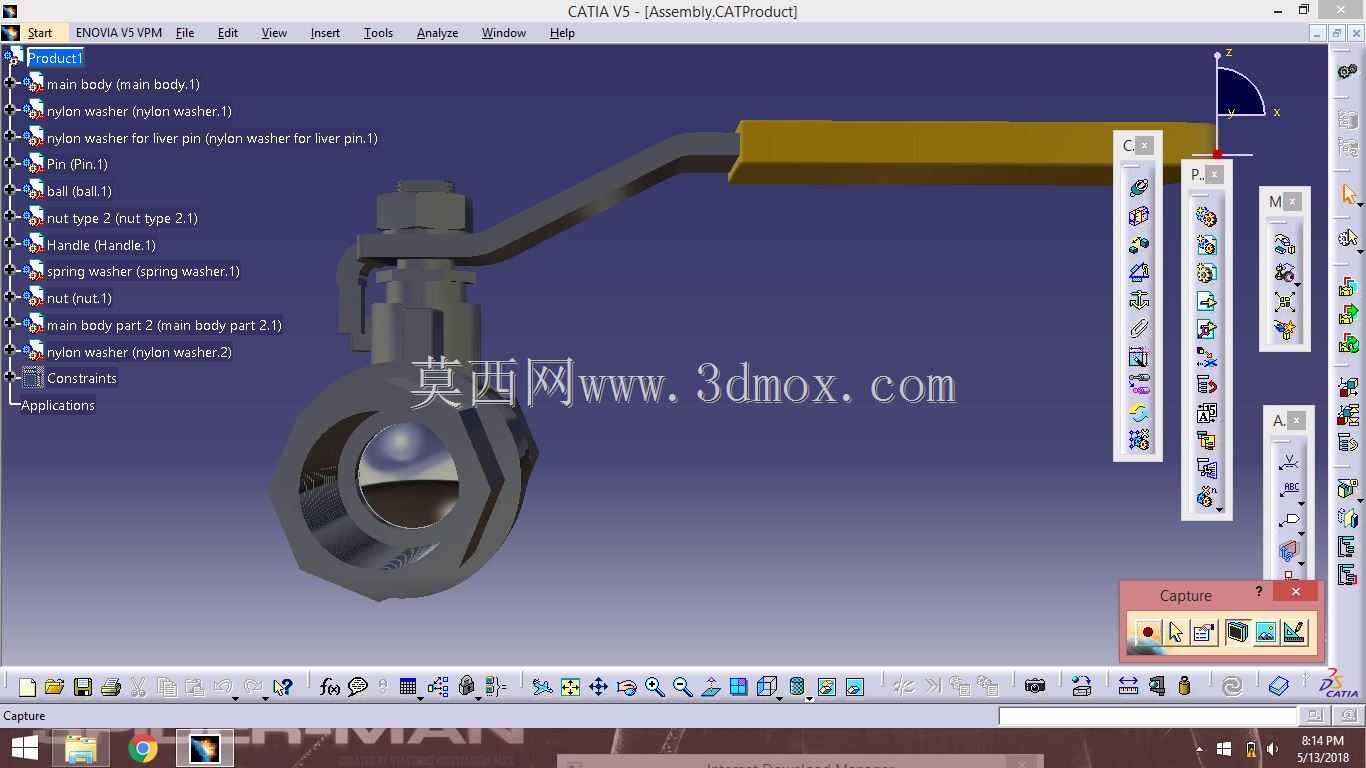

这款一片式手动球阀是民用给排水、轻工流体输送、小型化工支路、暖通循环管路系统中极为常用的通断控制构件，主要承担管路内流体通路的截断与导通功能，不适用于高精度流量调节场景，依靠带通孔的球形阀芯旋转实现通路状态切换，操作时仅需将手柄扳动九十度即可完成全开或全关动作，开关状态辨识度极高，日常运维无需额外工具即可快速判断阀门启闭状态。从结构设计来看，该球阀采用一体式锻压阀体结构，相比两片式、三片式球阀减少了外漏密封结合面，从结构根源上降低了介质外渗的风险，整体结构紧凑，轴向安装尺寸远小于同通径的闸阀、截止阀，能够有效节省管路安装空间，尤其适配排布紧凑的小型设备集成管路、家装水路改造等安装空间受限的场景。产品的密封体系采用双重密封设计，阀芯与阀体之间的阀座采用聚四氟乙烯材质，具备低摩擦系数、宽温域适配、耐多数常规腐蚀介质的特性，能够在保证密封性能的同时降低阀芯旋转的操作扭矩，长期使用也不易出现卡滞问题；阀杆部位设置多层填料密封结构，配合弹簧垫圈的预紧作用力，能够在阀杆反复旋转磨损填料后自动补偿密封压紧力，大幅延长阀门的无故障使用寿命，避免阀杆位置出现跑冒滴漏问题。所有与介质接触的金属构件均采用304/316不锈钢材质加工，能够适配清水、弱酸碱溶液、普通油气介质等多种流体的输送需求，不会出现普通铸铁阀门长期使用后的锈蚀掉渣问题，能够有效保障输送介质的洁净度，也可用于食品级流体输送的支路管路。从安装边界来看，该球阀两端采用标准内螺纹连接接口，匹配常规公制管螺纹尺寸，安装时无需焊接作业，仅需配合生料带或密封垫片通过管螺纹扳手即可完成与管路的对接，后期维护更换也极为便捷；手柄采用扁平加长杠杆结构，操作力臂经过优化，即使公称压力达到常规管路额定压力时，也无需借助加力杆即可轻松完成启闭操作，手柄表面做防滑包覆处理，湿手操作也不易打滑。整体结构的零件通用化程度极高，所有密封件、紧固件均采用行业标准尺寸，后期易损件更换无需定制专用配件，能够大幅降低全生命周期的运维成本，在民用供水、小型设备配套、暖通循环、气动管路等场景都有着极高的应用普及率。
