带通气孔黄铜内螺纹球阀结构设计

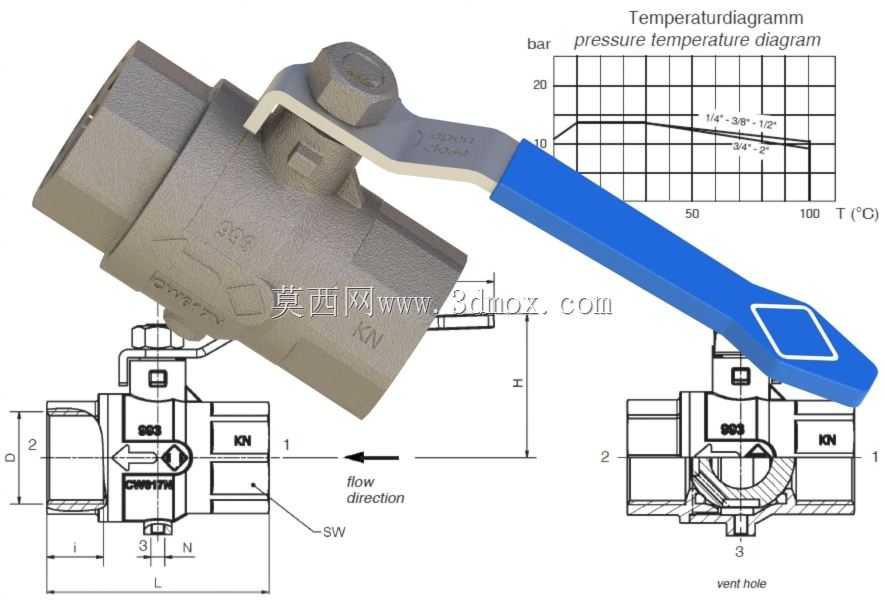

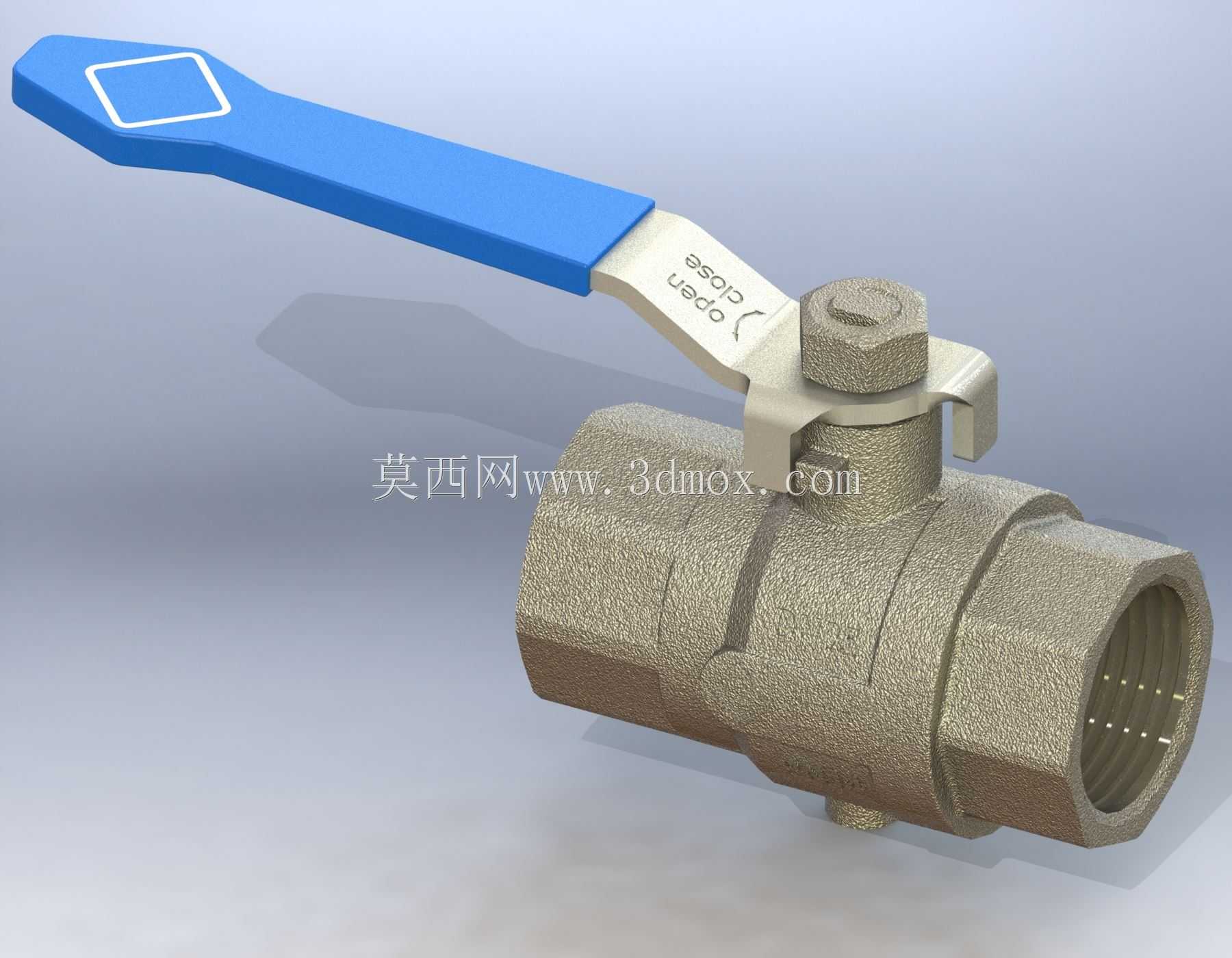

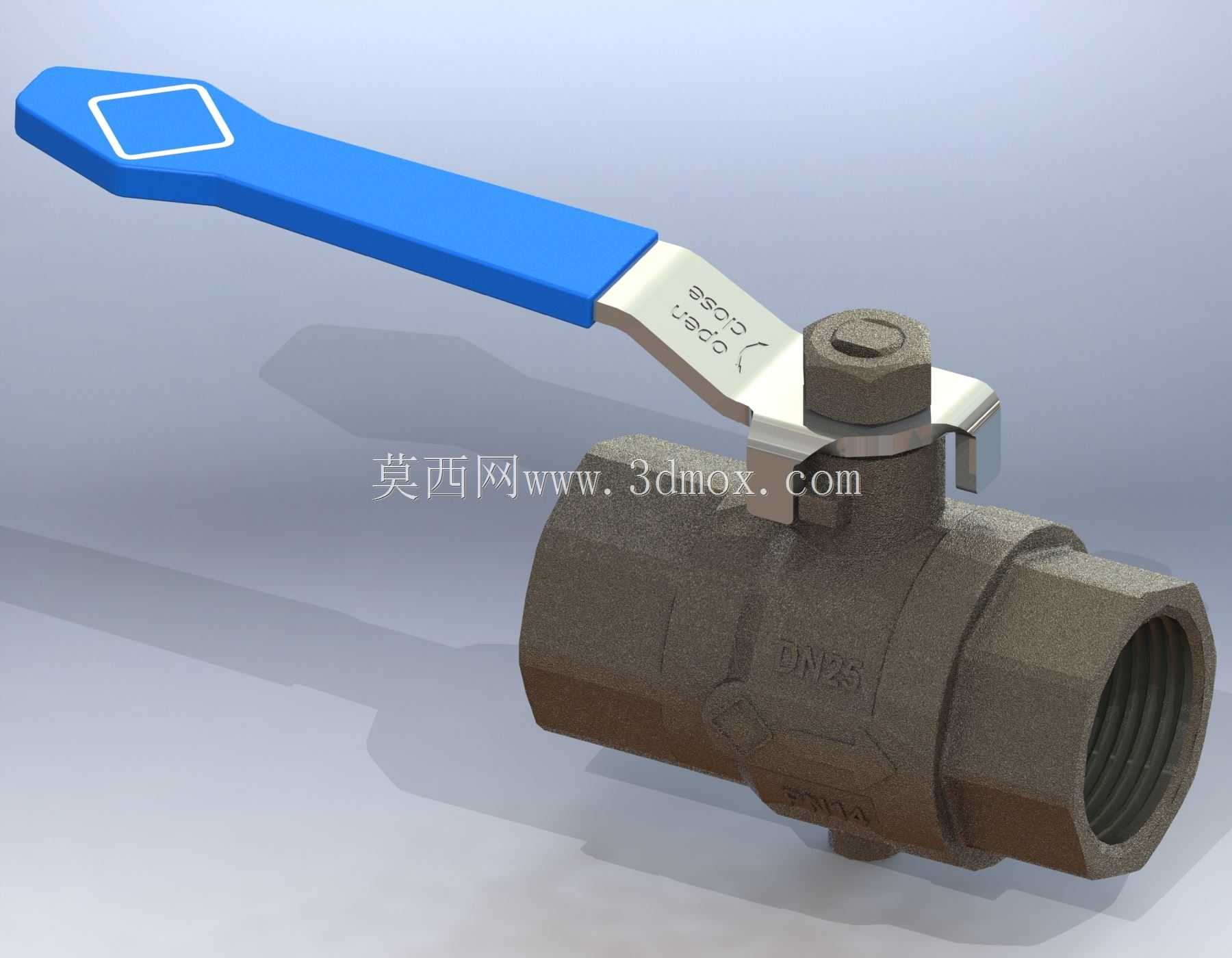

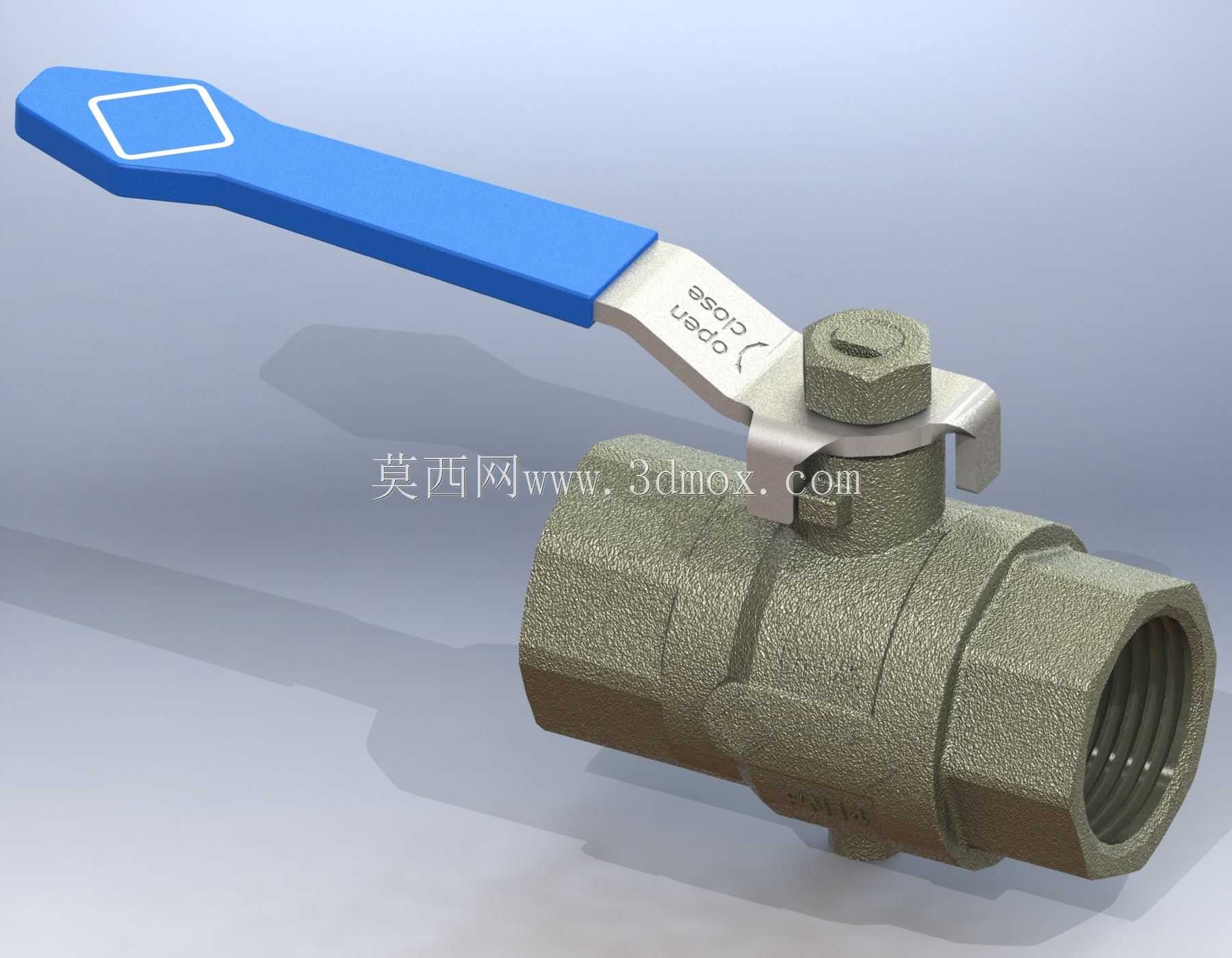

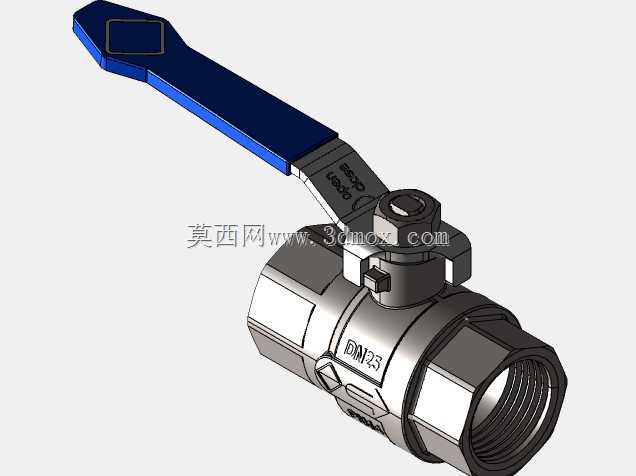

这款带通气孔的黄铜球阀，主要面向低压流体输送场景设计，常见于民用给排水、小型暖通管路、低压气动控制回路以及小型化工试剂输送管路中，承担管路通断控制、介质流向切换以及管路泄压通气的核心作用。和常规无通气孔的球阀不同，这款产品在阀芯位置设计了专属通气通路，当阀门处于关闭状态时，可平衡阀腔与上下游侧的压力差，避免因管路温度变化导致介质热胀冷缩，在阀腔内部形成憋压，有效降低阀体内漏、密封件提前老化失效的风险，尤其适合输送易汽化介质、存在温度波动的管路工况。产品整体采用黄铜材质锻造成型，材质本身具备优秀的耐锈蚀性能与切削加工性能，成本控制表现优异，适配多数非强腐蚀的水、气体、轻质油品等介质的输送需求。设计过程中，优先考虑了手动操作的便捷性，手柄采用加长杠杆式结构，外部包覆防滑绝缘层，操作人员无需借助额外工具即可完成阀门的启闭操作，手柄表面设置的方向标识可直观反馈阀门当前的启闭状态，避免误操作。结构上采用两片式阀体组合设计，通过螺纹连接实现阀体的密封固定，内部密封件采用耐温耐磨的柔性材质，在保证密封性能的同时，降低阀芯转动的操作扭矩。从安装边界来看，产品两端采用标准内螺纹连接接口，无需额外焊接法兰，可直接与同规格的外螺纹管路对接，安装空间占用小，整体外形紧凑，手柄转动行程内无多余结构干涉，可适配狭小的管路安装空间。产品配套的压力温度特性曲线明确了不同温度下的额定工作压力边界，设计阶段充分考虑了常温到中温区间的材料强度变化，确保在允许的工作参数范围内，阀门的密封性能与结构强度始终满足使用要求。阀体表面预留的标识区域可清晰标注通径、压力等级、介质流向等信息，方便现场安装与后期运维识别，底部的结构加强设计提升了阀体整体的抗扭强度，避免安装拧紧过程中出现阀体开裂的问题。
