W12夹头配套镗削飞剪加工组件

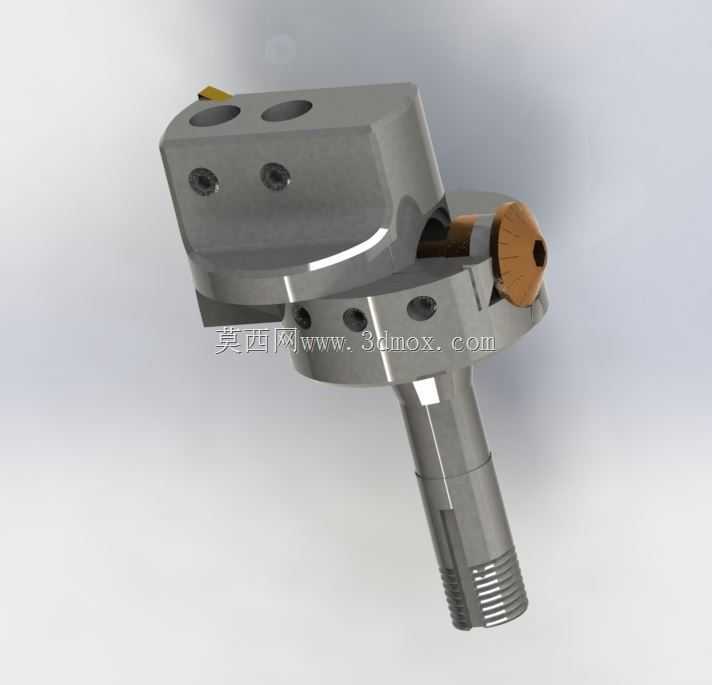

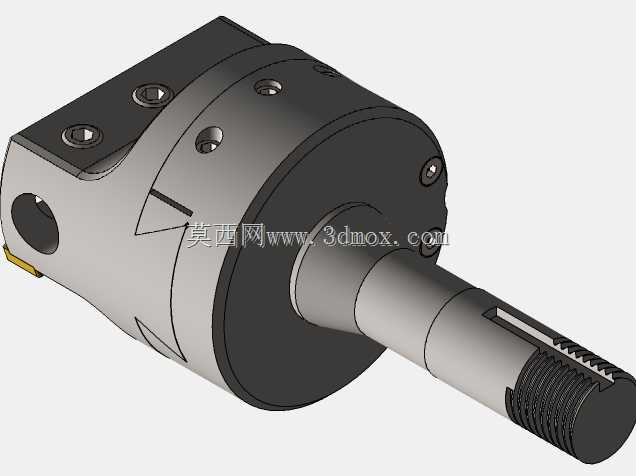

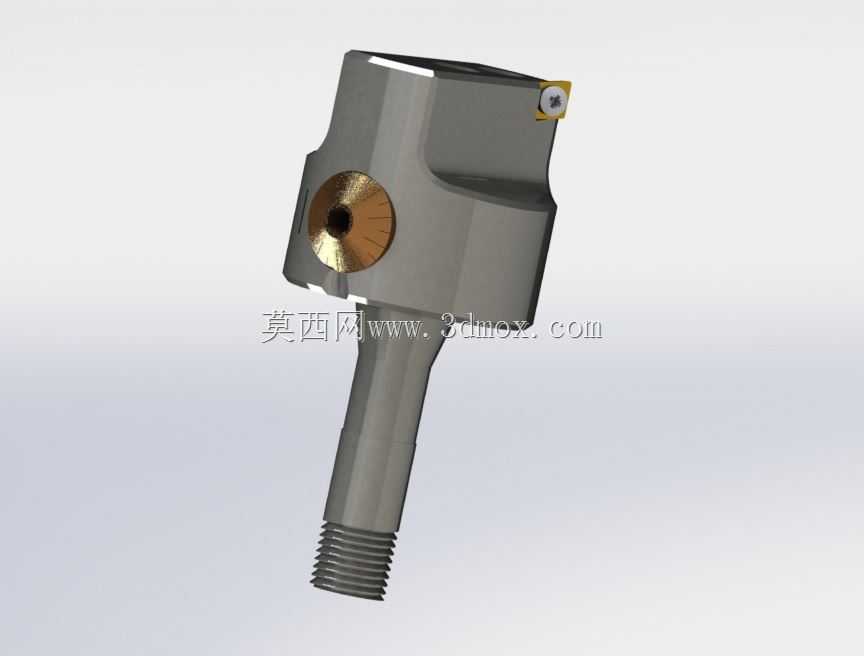

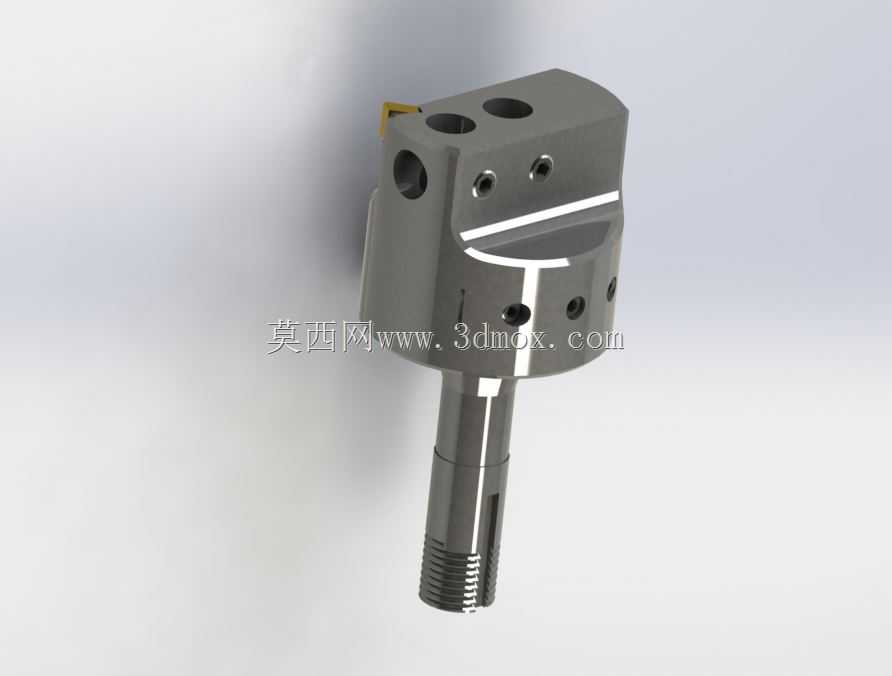

该镗削飞剪组件是适配W12系列夹头的专用机加工执行部件，主要应用于普通车床、数控车床的内孔精加工与端面飞剪成型工序，在机械加工车间的小批量精密零件生产、工装修配、非标零件定制场景中承担核心切削功能，可完成阶梯内孔镗削、孔口倒角、端面环槽切削、薄壁件端面飞剪修平这类常规车刀难以稳定完成的加工动作，尤其适配硬度在HRC25-42之间的碳钢、铝合金、铜合金及易切削不锈钢材料的加工需求。从功能特性来看，该组件采用一体式刀座与刀杆集成设计，刀座部分设置多组锁紧螺钉孔，可根据加工需求调整切削刀片的伸出长度与径向偏角，实现不同孔径、不同切削深度的加工参数适配，刀杆尾部采用扁位与外螺纹复合定位结构，装入W12夹头后可通过夹头的锁紧机构实现周向防转与轴向拉紧，避免高速切削过程中出现刀体窜动、振刀的问题，刀座侧面的减重孔与排屑缺口设计，可在切削过程中引导带状切屑顺利排出，避免切屑缠绕刀体影响加工表面质量。在设计思路上，该组件优先考虑切削刚性与安装便捷性的平衡，刀座主体采用圆柱形结构，最大外径控制在适配W12夹头的回转直径范围内，避免加工过程中刀座与工件内壁、车床卡盘发生干涉，刀杆部分采用阶梯轴结构，靠近刀座的位置做加粗处理提升整体抗弯刚性，靠近夹头装夹段做直径收窄，适配W12夹头的标准装夹孔径，整体长度控制在车床内孔加工的常用悬伸比范围内，保证镗孔深度可覆盖常规中小型零件的内孔加工需求，同时不会因为悬伸过长导致切削刚性下降。从安装边界来看，该组件装入W12夹头后，刀座的最大回转半径不超过夹头本身的最大外径，刀杆的装夹段长度与W12夹头的夹紧行程完全匹配，锁紧后刀体的轴向定位精度可控制在0.02mm以内，径向跳动不超过0.01mm，能够满足IT7级精度内孔的加工要求，刀片安装位采用通用的机夹刀片槽型，可更换不同材质、不同刀尖圆弧的标准镗削刀片，无需对刀体进行二次修磨即可适配不同材料的切削需求，日常使用中仅需定期检查锁紧螺钉的预紧力、更换磨损刀片即可维持稳定的加工精度，无需复杂的维护操作。
