车床用W12转MT2锥柄适配接杆结构

项目分类:机床 发布时间:2022-05-30 ID:642734
  • 车床用W12转MT2锥柄适配接杆结构
  • 车床用W12转MT2锥柄适配接杆结构
  • 车床用W12转MT2锥柄适配接杆结构
  • 车床用W12转MT2锥柄适配接杆结构

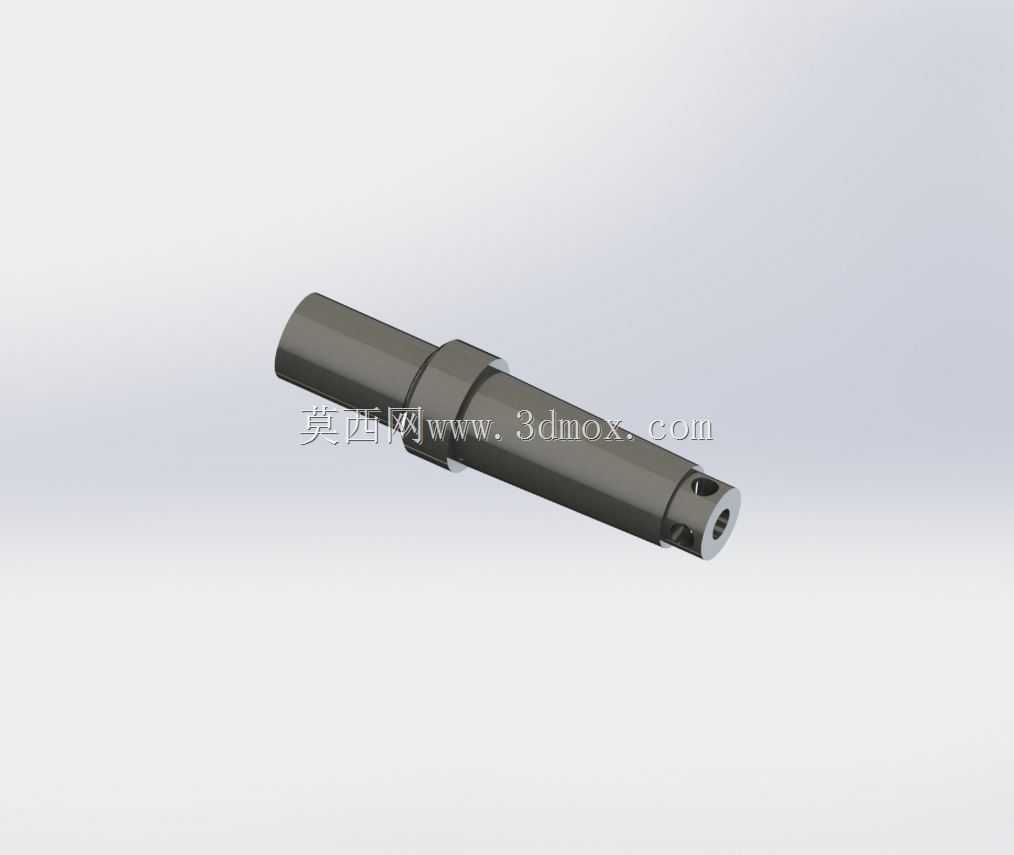

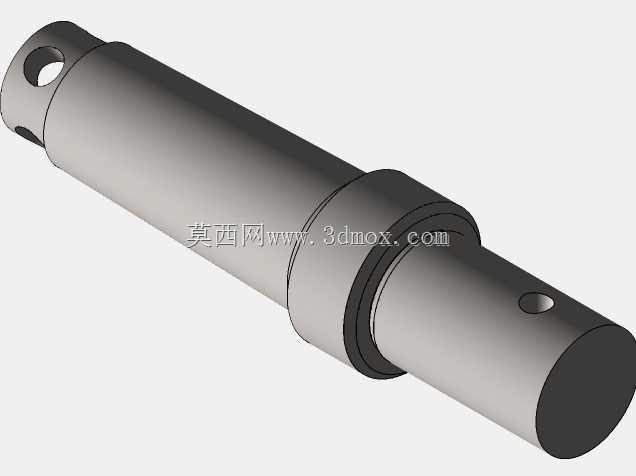

  在普通车床及小型数控车床的孔加工、轴类装夹工序中,不同装夹接口的适配一直是一线加工人员常遇到的实操问题,W12系列弹性筒夹与MT2莫氏锥柄的转接需求,在台式车床、仪表车床的小批量零件加工场景中十分常见。这款适配接杆的核心作用,就是完成W12规格弹性筒夹夹持端与机床主轴MT2内锥孔的刚性连接,让原本只能适配专用直柄筒夹座的W12系列筒夹,能够直接装在带MT2锥孔的车床尾座或者主轴端,拓展现有筒夹的适用设备范围,减少车间内不同规格夹具的重复采购成本。从结构设计逻辑来看,这款接杆采用三段式同轴布局,靠近MT2锥端的部分为标准莫氏2号外锥面,锥度严格遵循莫氏锥度的通用公差要求,锥面表面粗糙度控制在Ra1.6以内,

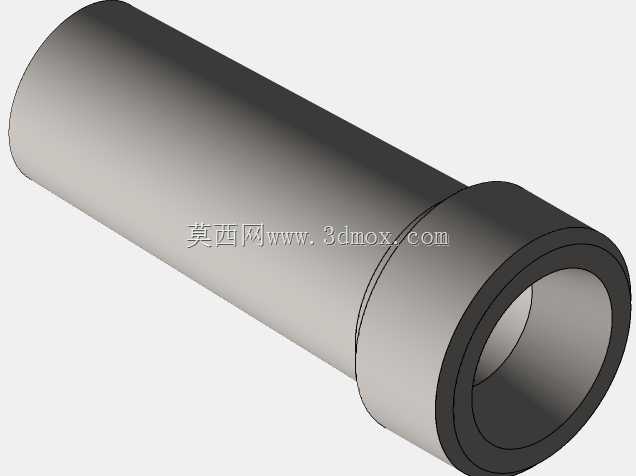

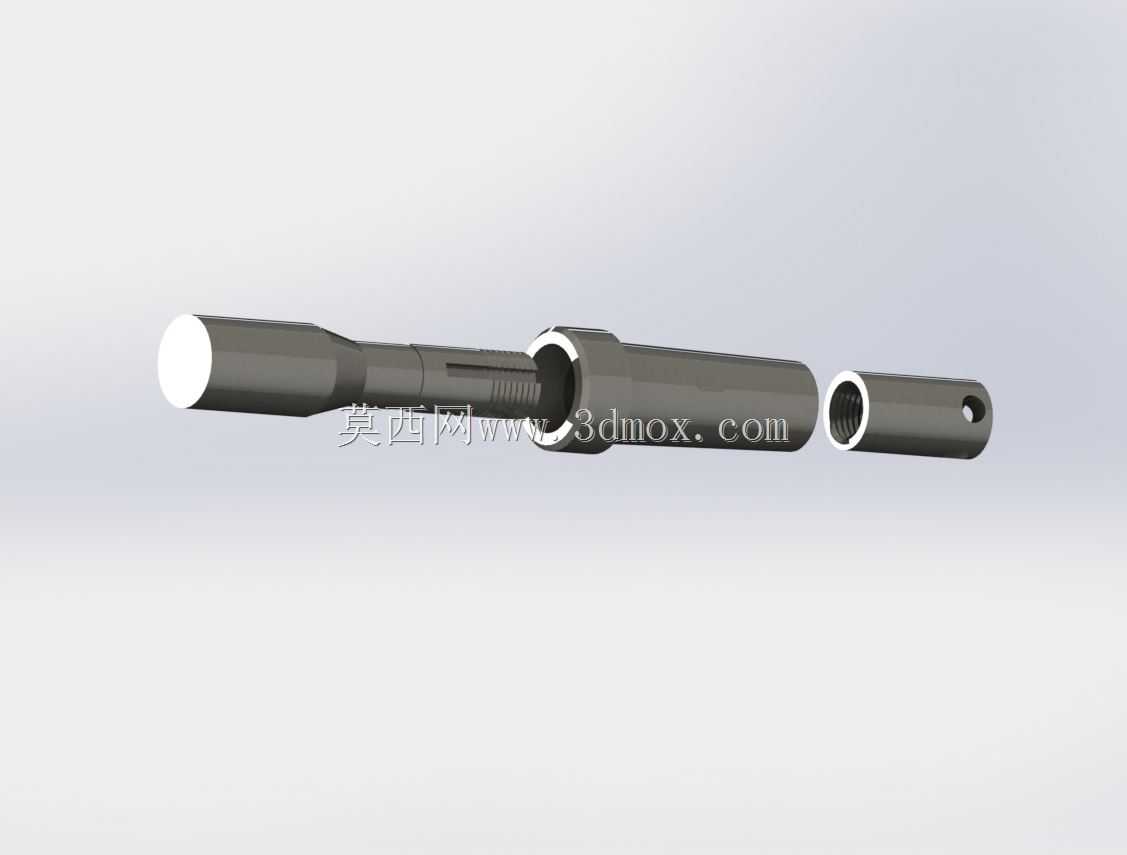

  保证与机床锥孔配合时的接触面积不低于85%,避免高速转动时出现锥面贴合不良导致的跳动超差。锥段尾部设计有扁尾结构,对应机床锥孔内的扁尾槽,用于传递切削扭矩,防止重切削时接杆在锥孔内打滑转动,扁尾的尺寸公差按照通用机床夹具标准设定,能够兼容绝大多数常规MT2锥孔的安装尺寸,不需要额外修磨即可直接装配。接杆中间段为过渡光轴,直径略大于W12筒夹的外径,一方面给内部的筒夹安装腔留出足够的壁厚,保证夹持时的结构刚性,另一方面在光轴表面做了防滑滚花处理,方便操作人员手动拧紧锁紧螺母时握持发力,不需要额外借助扳手就能完成初步预紧。靠近筒夹安装端的部分设计有外螺纹段,用于配合锁紧螺母,当W12筒夹装入接杆内部的定位腔后,

  拧紧锁紧螺母就可以推动筒夹沿轴向移动,通过筒夹外锥面与接杆内锥面的配合,让筒夹的夹爪均匀收缩,夹紧内部的直柄刀具或者工件。接杆内部的W12筒夹安装腔深度经过精准计算,保证筒夹装入后轴向定位准确,锁紧后筒夹的夹持段不会出现偏斜,夹持直径范围内的刀具装夹后,径向跳动量可以控制在0.02mm以内,满足常规车削、钻削工序的精度要求。在安装边界尺寸上,这款接杆的整体总长控制在适配小型车床尾座行程的范围内,不会因为接杆过长导致尾座伸出量超差,影响加工刚性;MT2锥段的大端直径与标准锥度完全匹配,装入主轴锥孔后不会出现锥端突出或者沉孔过深的问题;锁紧螺母的外径做了限位设计,转动时不会与机床的周边防护、刀架部件发生干涉,

  在常规台式车床的加工空间内可以完成全行程操作。从实际使用场景来看,这款接杆可以搭配W12系列筒夹夹持直柄钻头、铰刀、丝锥,也可以夹持小直径的棒料工件,在尾座端完成钻孔、铰孔、攻丝工序,也可以装在主轴端作为弹性夹头使用,装夹小直径轴类零件进行外圆车削,相比专用的夹具转接件,这款接杆的结构更紧凑,同轴度精度更高,没有多余的冗余结构,日常维护时只需要定期清理锥面和螺纹段的切屑、油污,就可以长期保持装夹精度。设计过程中特意规避了传统转接件常见的壁厚不足问题,中间过渡段的壁厚经过受力校核,在满负荷切削扭矩下不会出现变形或者断裂,内锥面与外锥面的同轴度在加工时一次装夹完成磨削,保证两端接口的同轴度误差最小,避免因为转接带来的精度损失。锁紧螺母与接杆螺纹的配合采用间隙适中的公差配合,既不会因为间隙过大导致锁紧时筒夹偏斜,也不会因为间隙过小出现螺纹卡滞,在车间有切削液、切屑的工况下也能顺畅拧动。接杆末端还设计有横向的通孔,用于插入拉杆,当接杆装入主轴锥孔需要拉紧时,可以穿过这个通孔连接主轴拉杆,实现锥面的拉紧配合,进一步提升高速转动时的连接刚性,适合在转速较高的轻型车床上使用。
