多规格横拉杆式液压执行油缸结构

横拉杆式液压缸作为流体传动系统里的核心执行元件，广泛应用在工程机械重载举升、机床工装夹紧、重型设备姿态调整、物流仓储堆垛、农业机械作业臂驱动等场景中，能够将液压油的压力能稳定转化为直线往复的机械动能，相比其他传动形式的执行部件，它具备输出推力大、运行平稳、过载保护简单、可实现长行程传动的优势，在重载工况下的可靠性表现尤为突出。

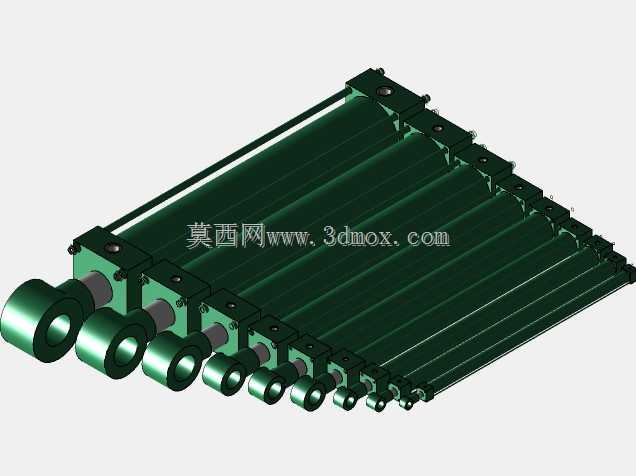

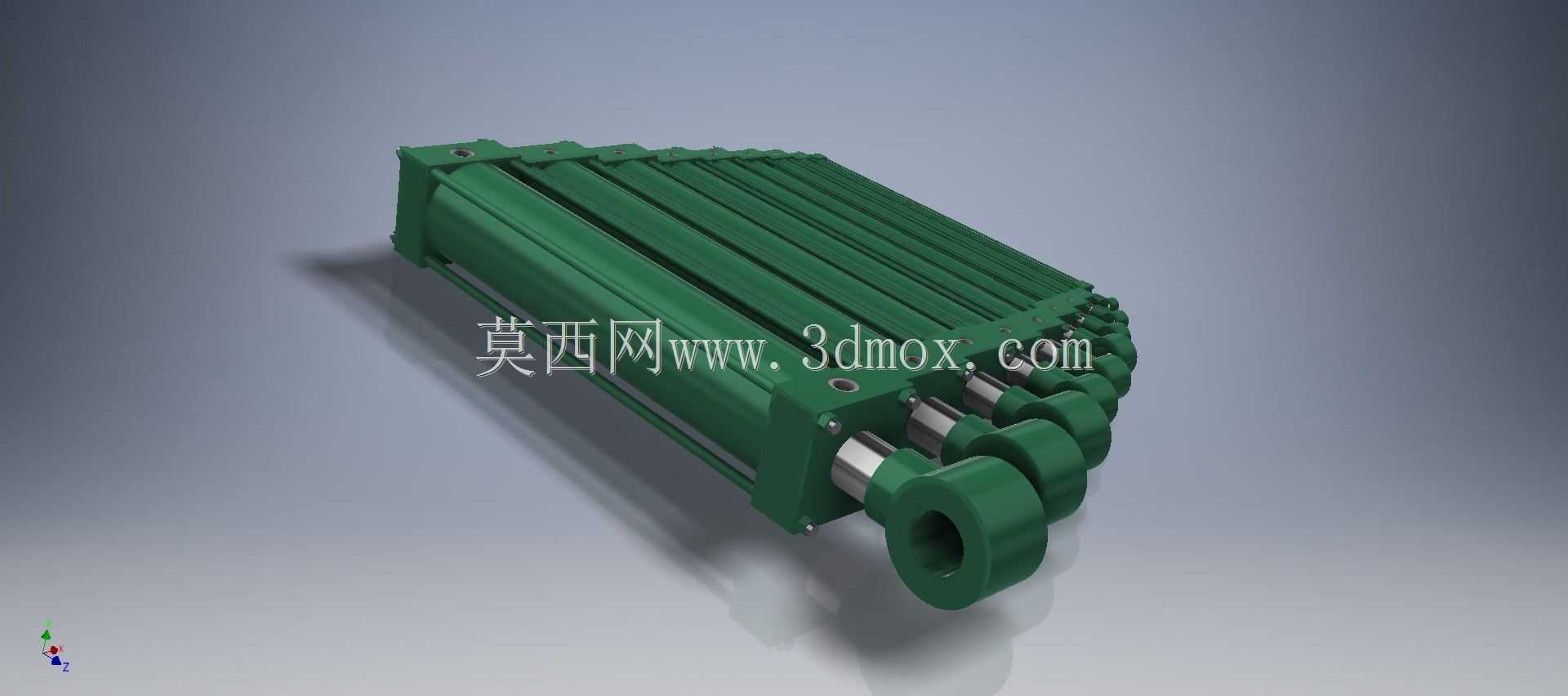

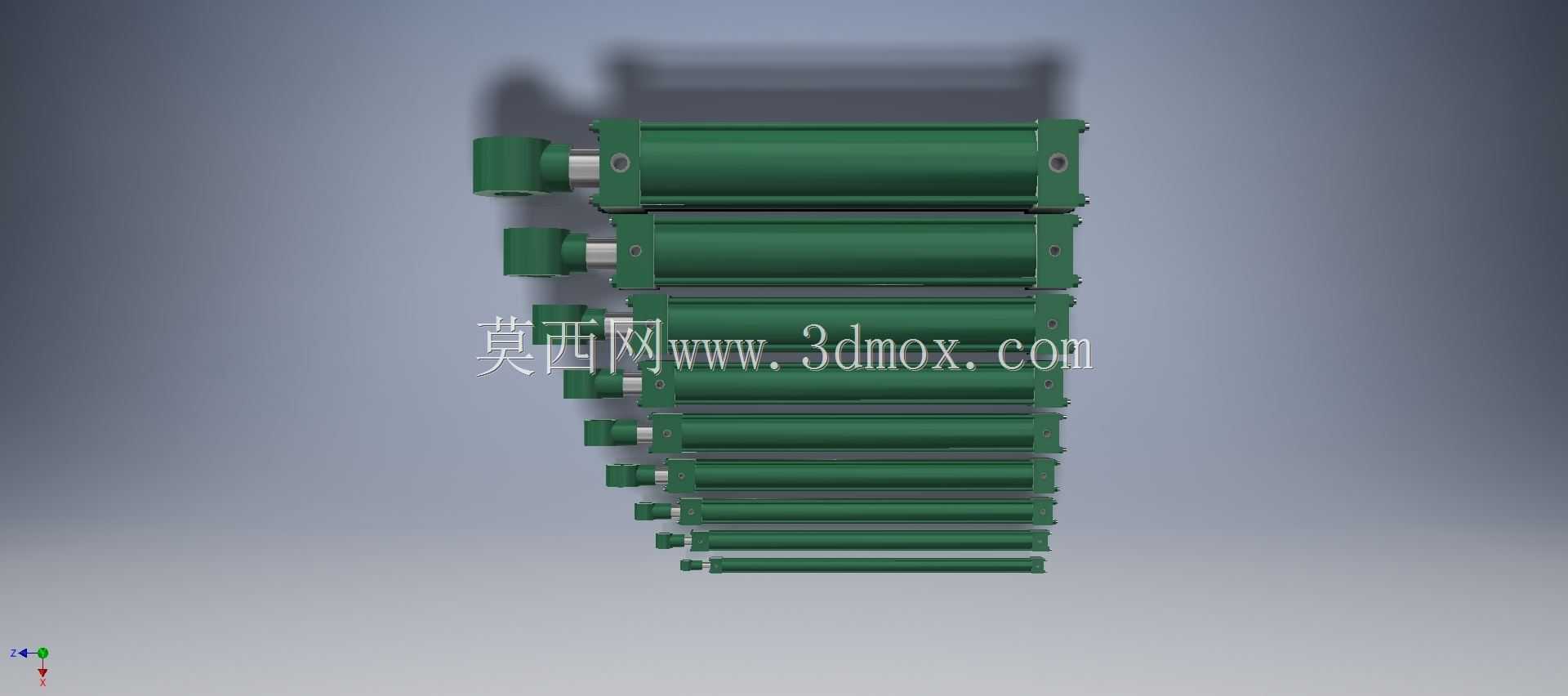

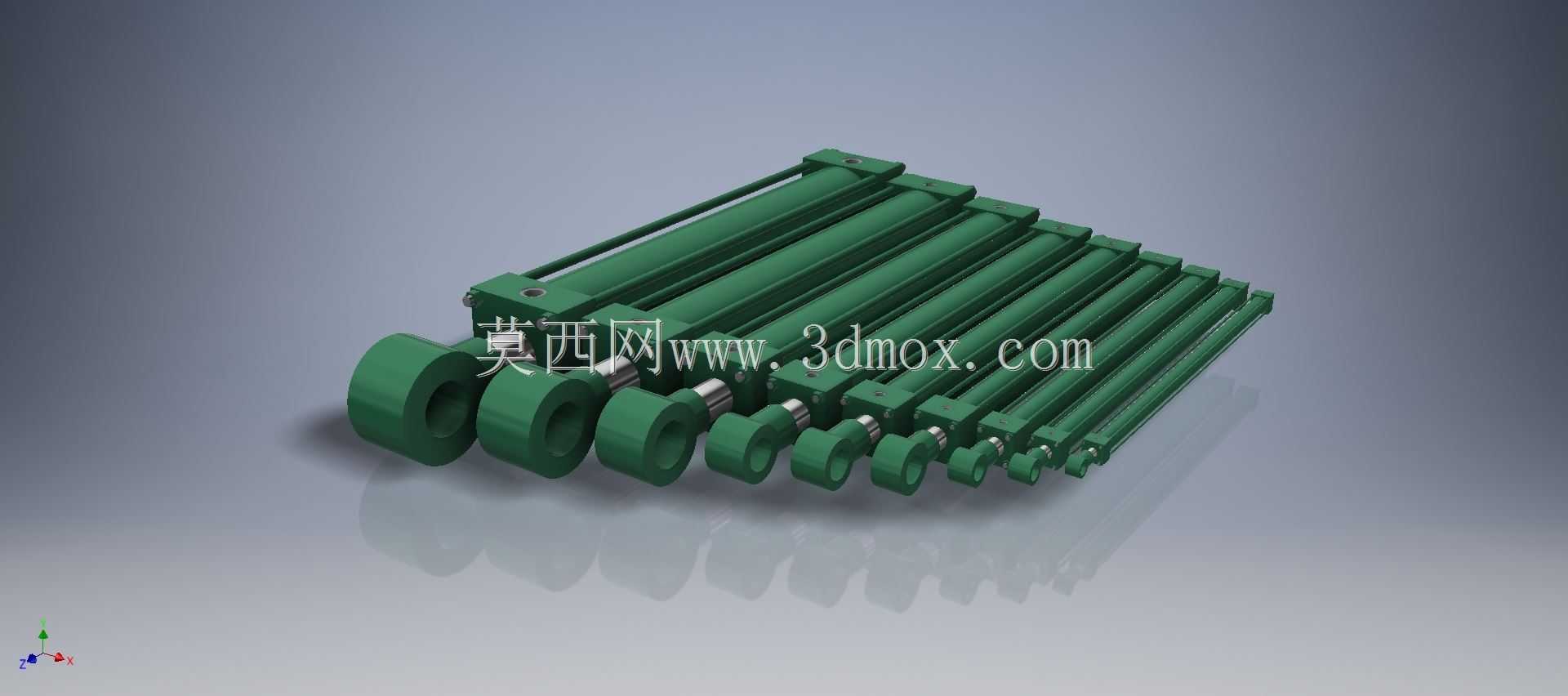

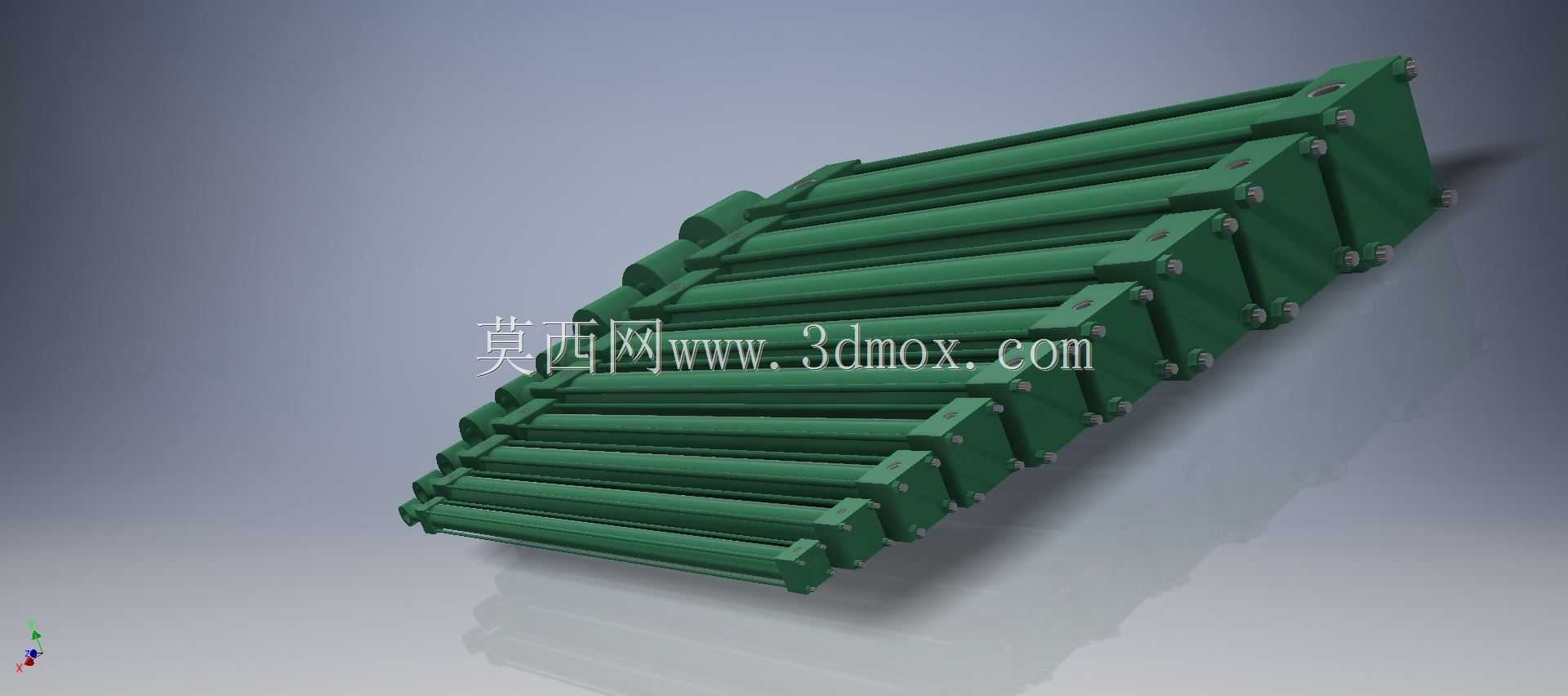

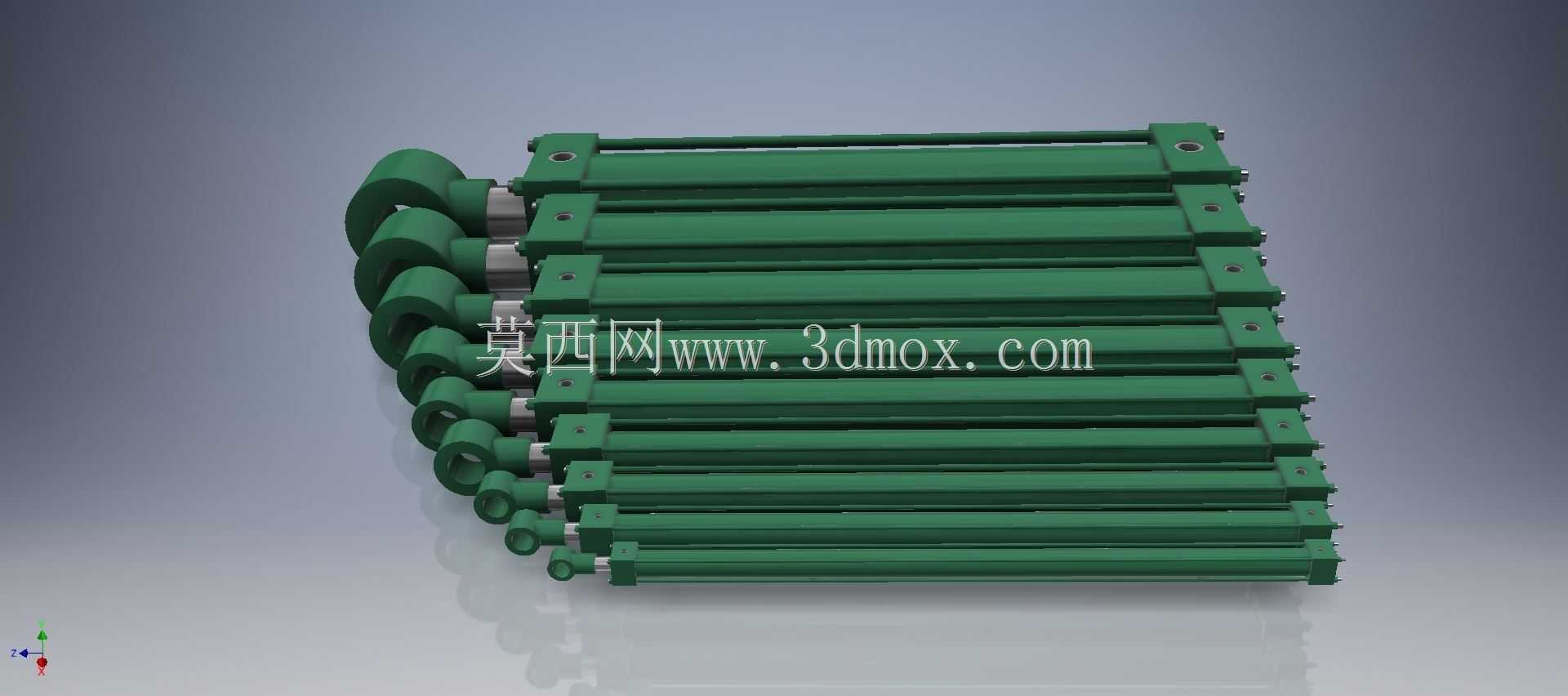

这套系列化的横拉杆式液压缸覆盖1.5英寸到12英寸的缸径规格，能够匹配不同负载等级、不同行程需求的传动场景，小缸径规格可用于轻工自动化设备的工件推料、定位压紧环节，大缸径规格则可适配重型压机、工程机械举升机构这类需要大推力输出的作业场景。产品采用经典的横拉杆锁紧结构设计，通过四根对称布置的高强度拉杆将缸筒、前后端盖牢牢锁紧，这种结构不仅具备良好的密封承压性能，还能在后期维护时快速拆解更换密封件、检修活塞组件，大幅降低设备运维的时间成本。

在设计思路上，这套系列油缸做了统一的安装接口标准化设计，同安装规格的不同缸径油缸可以实现互换安装，无需对设备的安装基座做额外改造，能够帮助设备厂商快速完成不同推力等级的产品配置选型。缸体外部做了防腐涂层处理，能够适应车间潮湿、户外多尘的复杂作业环境，延长部件的使用寿命；活塞部位采用组合密封结构，既可以减少往复运动的内泄损失，提升传动效率，也能避免液压油外漏造成的作业环境污染。

从安装边界来看，该系列油缸采用端部耳环式安装结构，安装时需要预留足够的直线运动行程空间，避免运行过程中与周边设备部件发生运动干涉；拉杆的锁紧力矩经过统一校核，能够承受额定压力下的轴向负载，不会出现端盖渗漏、拉杆变形的问题；进出油口采用标准通用接口，可快速对接常规液压管路，减少现场安装的适配工作量。不同缸径规格的油缸对应匹配不同流量等级的液压供油系统，能够在额定工作压力下稳定输出对应推力，满足不同负载的驱动需求，同时缸体本身的外形尺寸经过紧凑化优化，在保证结构强度的前提下尽可能缩小安装占用空间，适配更多安装空间受限的设备集成场景。
