环链电动运行式起重葫芦结构设计

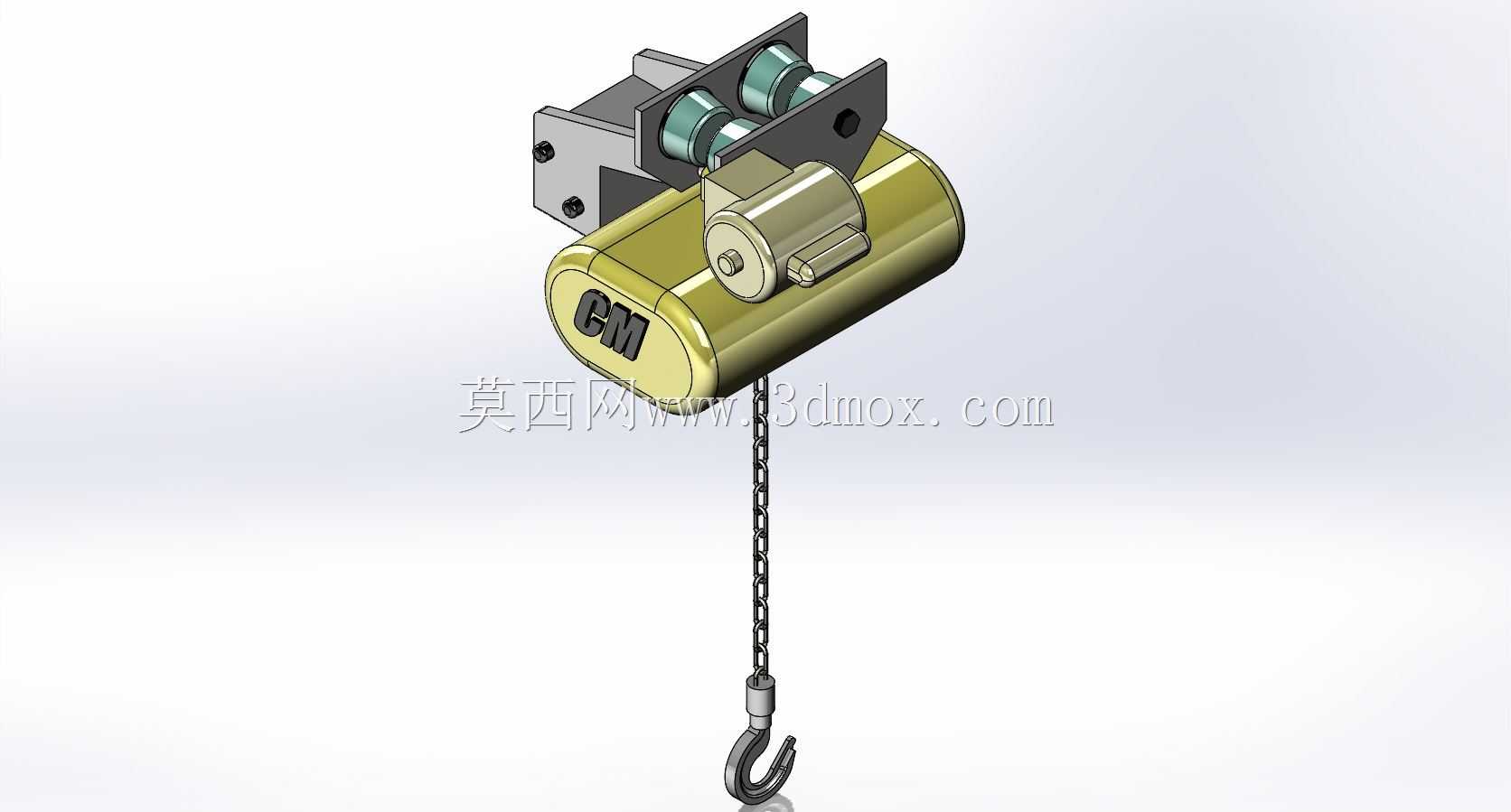

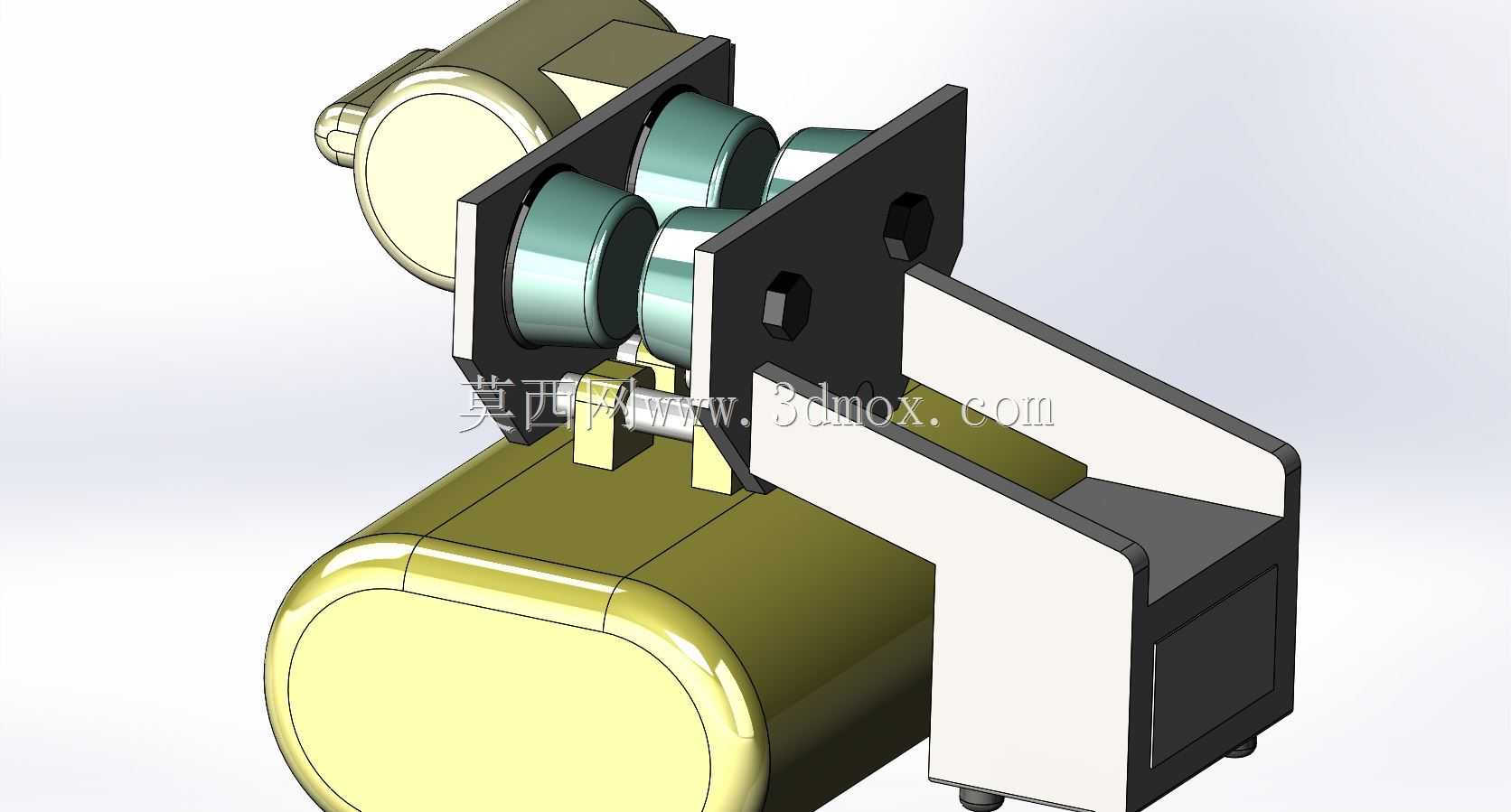

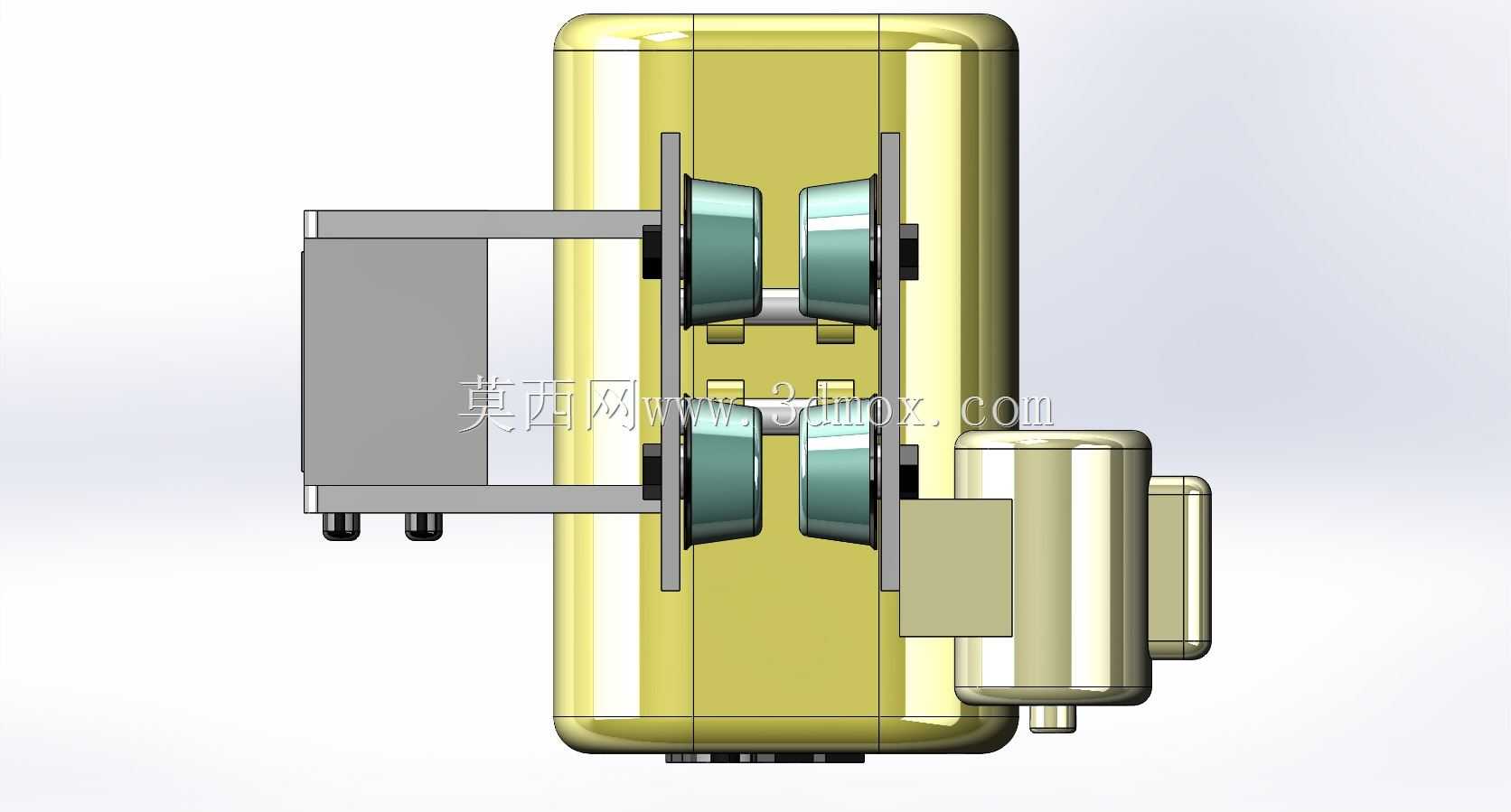

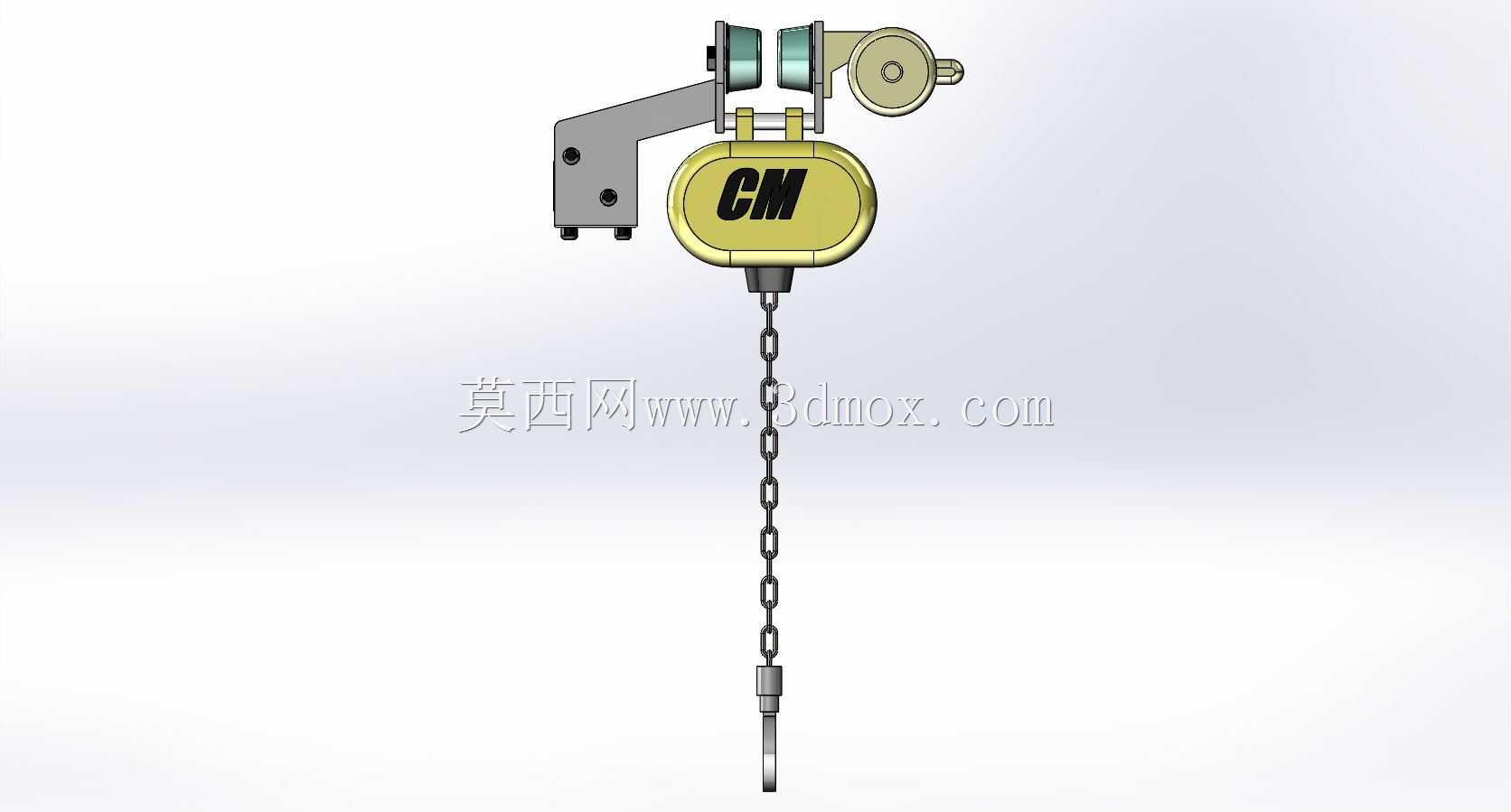

该款链式起重设备主要面向车间工位物料转运、仓储重型货物堆垛、轻型生产线工件上下线、设备检修拆装吊装等场景，可配套单梁桥式起重机、悬臂吊、龙门架等承载轨架使用，适配常规工字钢轨道的安装需求，能够在固定作业半径内完成垂直方向的重物起升与水平方向的短距离移位作业，覆盖机械加工、仓储物流、装备制造、五金加工等多个领域的常规起重需求，可替代人工搬运完成数百公斤至数吨级重物的移位操作，大幅降低重体力劳动强度，规避人工搬运重物带来的砸伤、扭伤等作业风险。设备整体采用集成化紧凑布局，上部设置两组适配轨道的行走滚轮组，可沿工字钢轨道下翼缘平稳行走，滚轮侧部设置导向限位结构，避免行走过程中出现脱轨、卡滞问题；中部集成驱动电机与减速传动机构，传动结构采用行星减速搭配链轮传动的方案，传动效率高、运行噪音低，起升制动采用失电制动结构，断电状态下可自动锁止吊钩位置，杜绝重物下坠风险；下部为吊钩组件，吊钩配备防脱保险卡，可防止吊装过程中吊索意外滑脱，起升链条采用高强度合金钢结构，链节间配合精度高，起升过程中运行平稳无明显晃动。设计过程中优先考虑安装便捷性与运行可靠性，整体结构采用模块化拆分思路，行走机构、起升驱动、链轮组件、吊钩总成均可独立拆装维护，无需整体拆解设备即可完成易损件更换；设备外形采用圆柱型主体搭配上部行走支架的布局，横向占用空间小，可在空间相对局促的车间工位内完成部署，安装时仅需将上部滚轮组卡入对应规格的工字钢轨道，调整侧向导轮间隙即可完成部署，无需复杂的现场焊接或打孔作业；设备的电气控制部分预留标准控制接口，可配套有线手控器或无线遥控装置，操作人员可在安全距离外完成起升、下降、行走的全流程操作，同时设备设置上下限位结构，吊钩到达最高起升位置或最低极限位置时可自动切断动力，避免超行程运行带来的结构损坏。整体结构兼顾了轻量化与承载能力，外壳采用高强度铸钢搭配冲压护罩结构，可抵御车间日常作业中的磕碰、粉尘侵袭，适配多尘、轻微油污的常规工业作业环境，长期运行状态下结构稳定性强，维护成本低廉。
