多辊轮同步夹持式皮带传送夹机构

该传送夹机构主要应用于轻工包装、电子元器件组装、食品分装等生产线的轻薄小件物料输送场景，可适配薄片状、软质袋状、小型异形工件的平稳夹持输送需求，解决常规平皮带输送过程中物料易偏移、滑落、定位不准的问题，尤其适合需要在输送过程中同步完成喷码、贴标、检测、分拣等工序的产线工位，能够在不损伤物料表面的前提下提供稳定的夹持力，保证物料输送过程中的位置一致性，避免因物料移位导致的后续工序加工偏差。

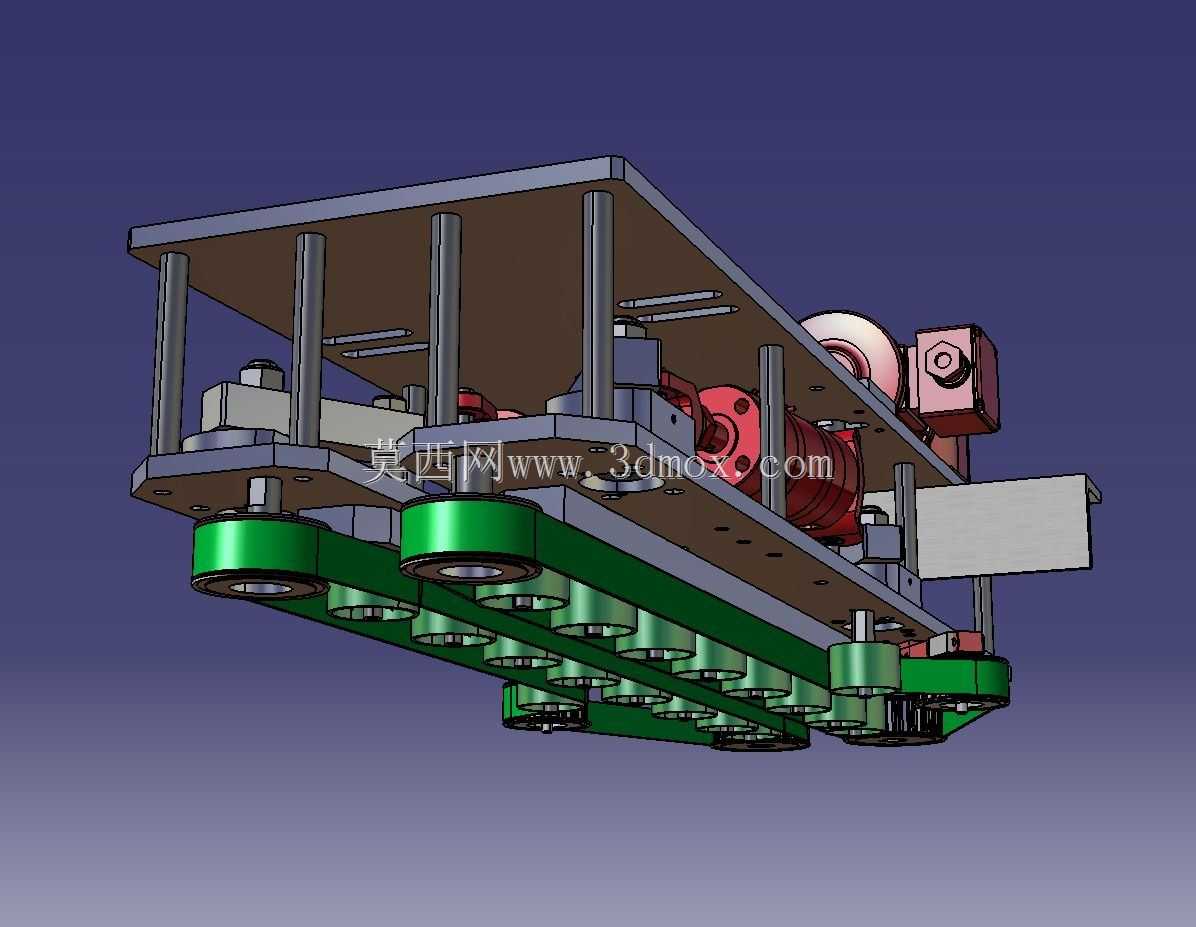

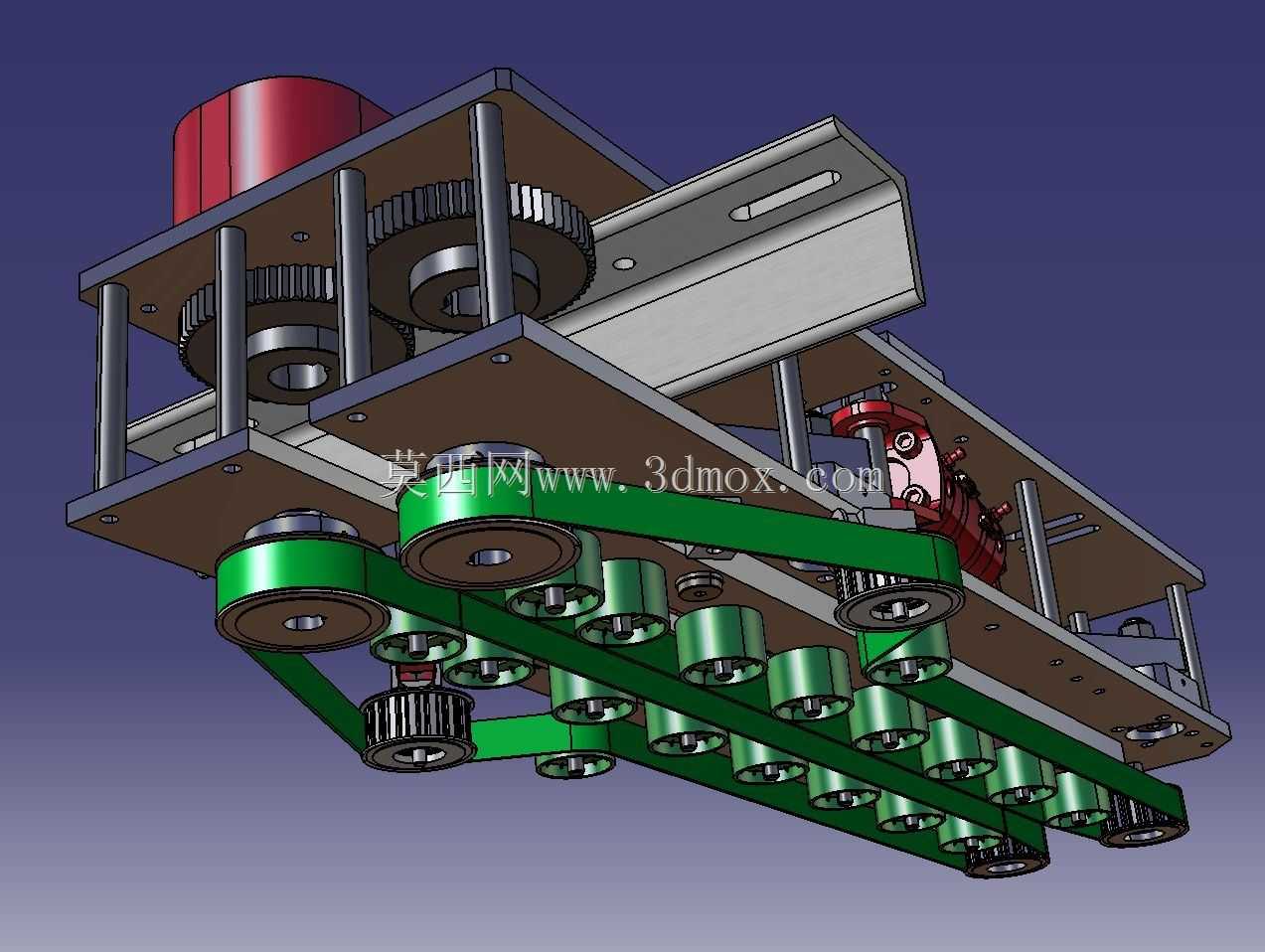

该机构核心功能是通过上下排布的多组辊轮配合环形绿色同步皮带，形成连续的夹持输送通道，上方的动力单元通过齿轮组将动力传递至主动辊轮，带动皮带做匀速闭环运动，多组从动辊轮沿输送路径均匀排布，将皮带支撑为平直的夹持工作面，保证夹持力沿输送方向均匀分布，不会出现局部压力过大压损物料、或是压力不足导致物料打滑的情况。机构侧边设置的张紧调节结构可根据输送物料的厚度、材质特性调整皮带张紧度与夹持间隙，适配0.5mm至15mm厚度范围内的不同物料，调节过程无需拆解主体结构，仅通过侧边紧固件即可完成间隙微调，适配产线快速换产的需求。

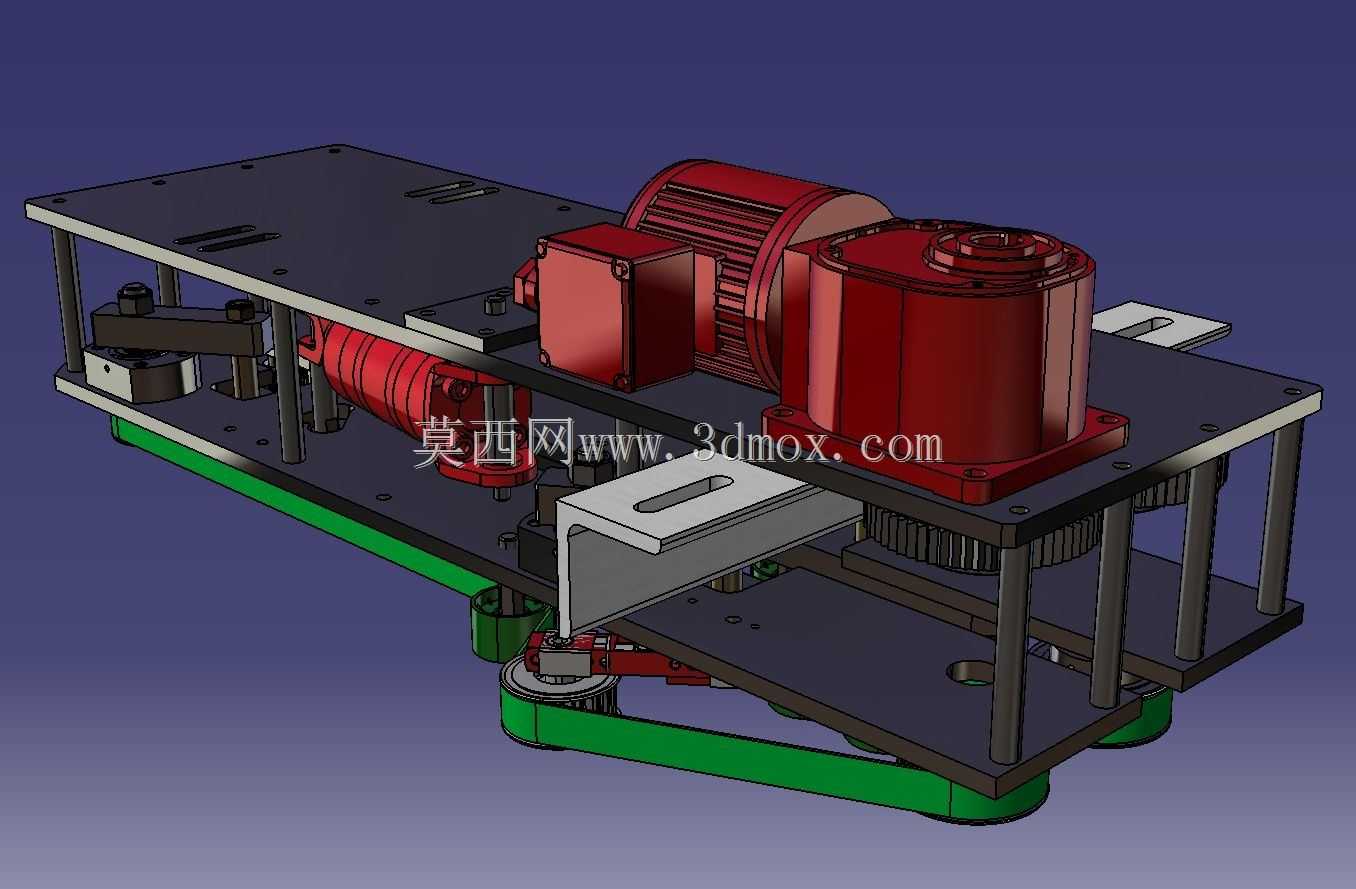

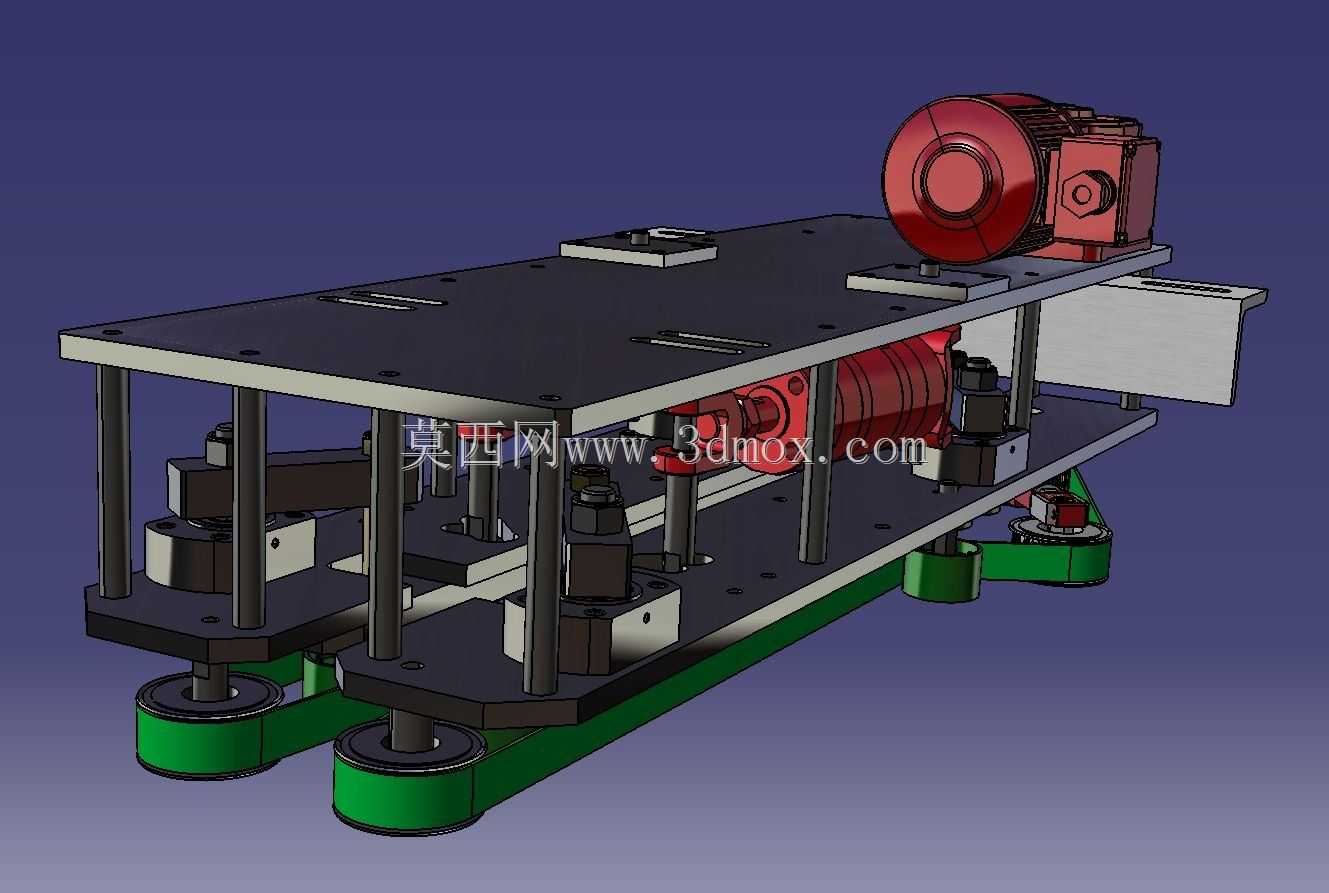

从设计思路来看，该机构采用上层动力安装板与下层夹持工作面分层布局的结构，上层区域集中布置驱动电机、传动齿轮组、主动辊轮等动力传动部件，通过立式支撑柱与下层安装板连接，既保证了传动部件的安装精度，又避免传动部件的油污、碎屑掉落至下方输送通道污染物料；下层多组从动辊轮采用等间距排布设计，辊轮外圈做圆弧过渡处理，避免棱角刮损皮带与物料表面，皮带采用内侧带导向齿的同步带结构，与辊轮表面的齿槽啮合，杜绝皮带高速运行时的跑偏问题。

安装边界方面，该机构整体采用紧凑型模块化设计，主体安装板预留有标准的长条形安装槽，可直接固定在现有产线的铝型材机架上，安装时需保证输送工作面与前后端接驳工位的高度差不超过2mm，输送方向的同轴度偏差控制在1mm以内，避免物料进出夹持通道时出现卡滞；机构整体宽度可根据输送物料的最大宽度做适配调整，常规款有效夹持宽度为200mm，可根据产线需求拓展至300mm，安装时需预留上方150mm的维护空间，方便后期对传动齿轮、轴承部件做润滑维护，下方预留50mm的废料掉落空间，避免输送过程中产生的碎屑堆积在辊轮间隙影响机构运行。
