霍斯菲尔德手动通用弯管折弯工装结构

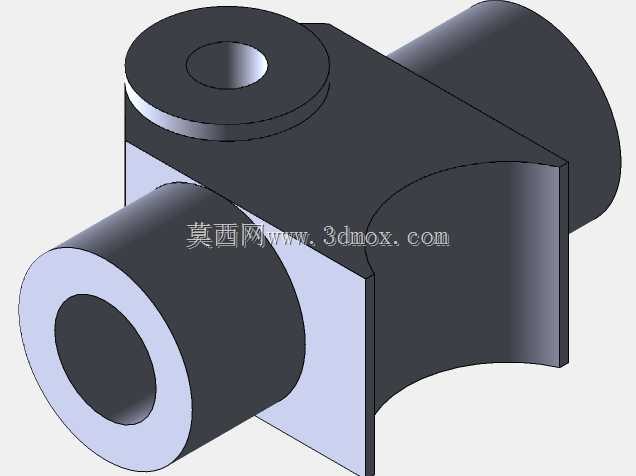

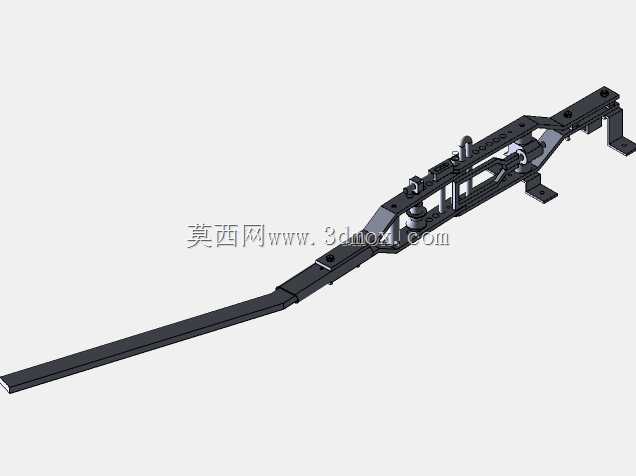

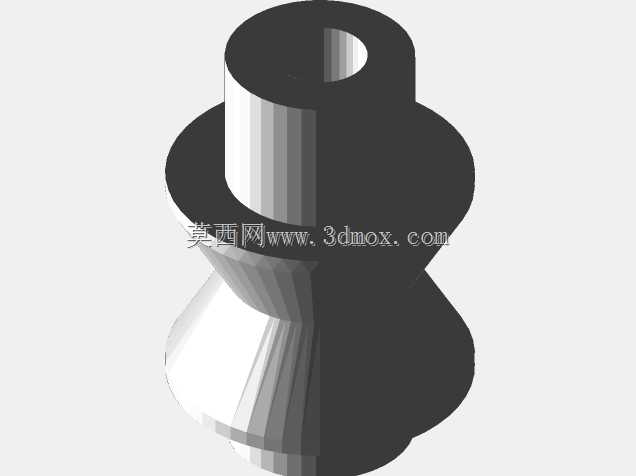

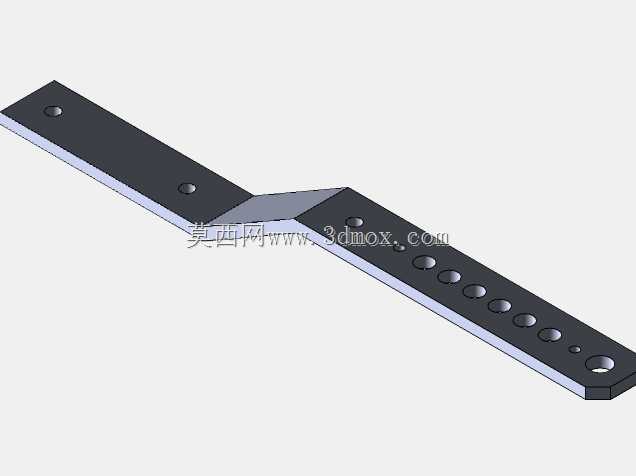

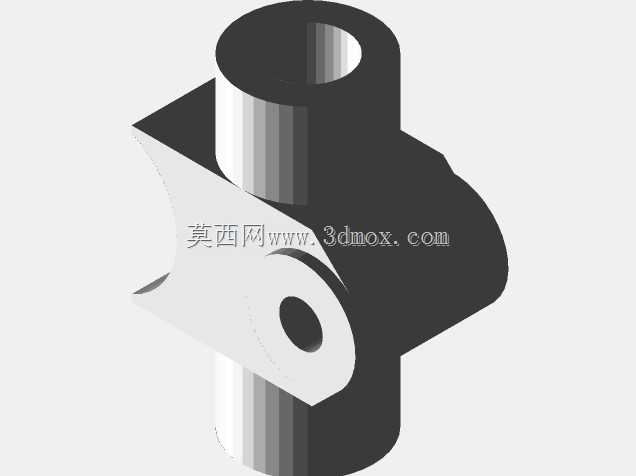

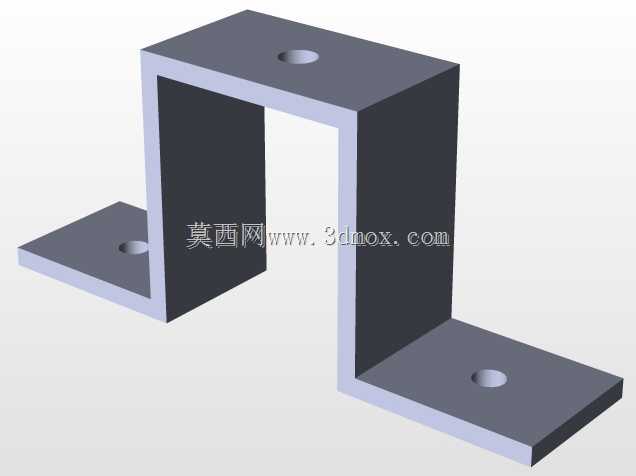

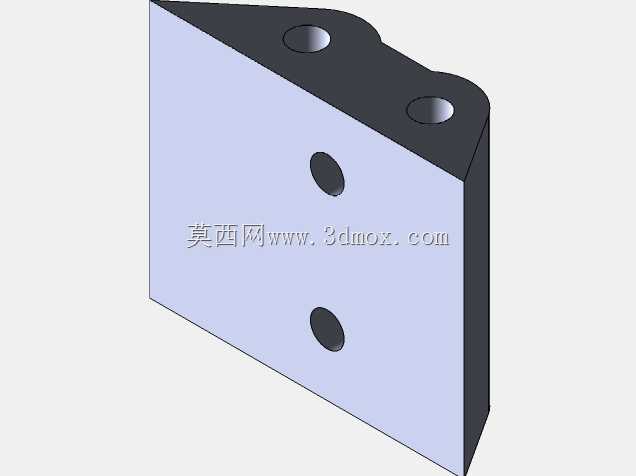

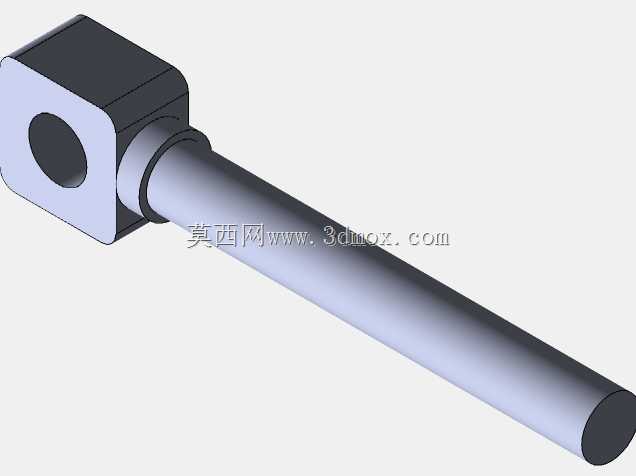

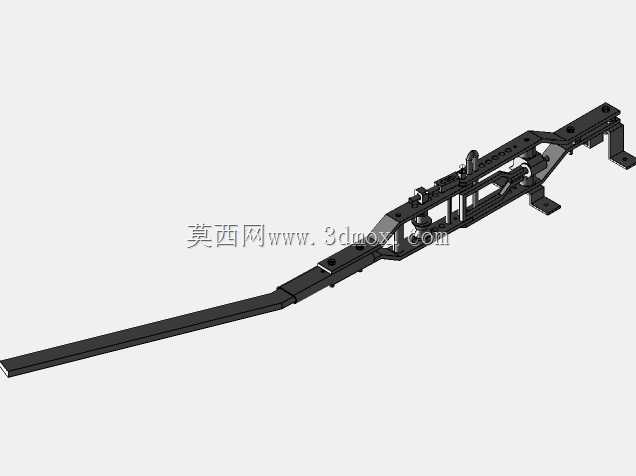

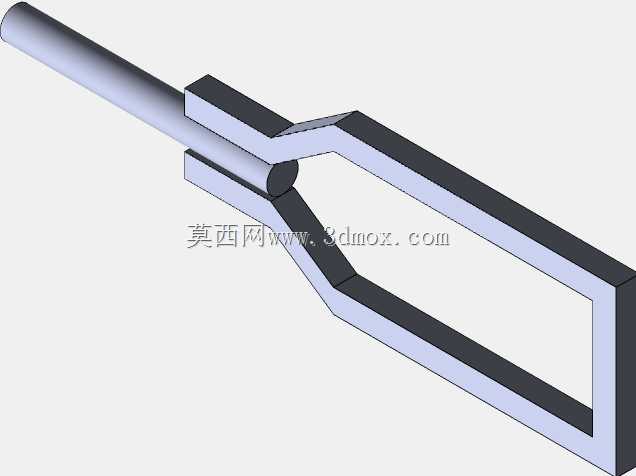

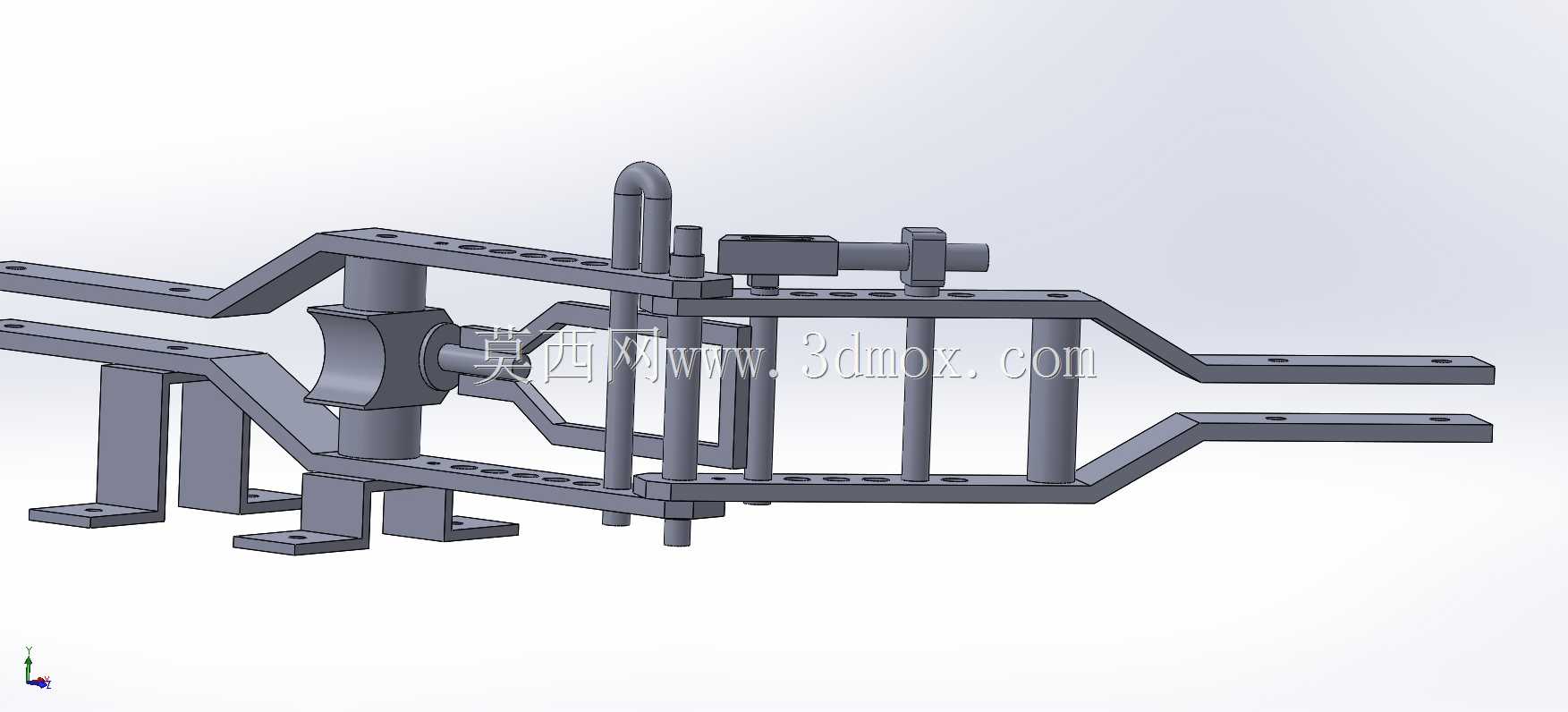

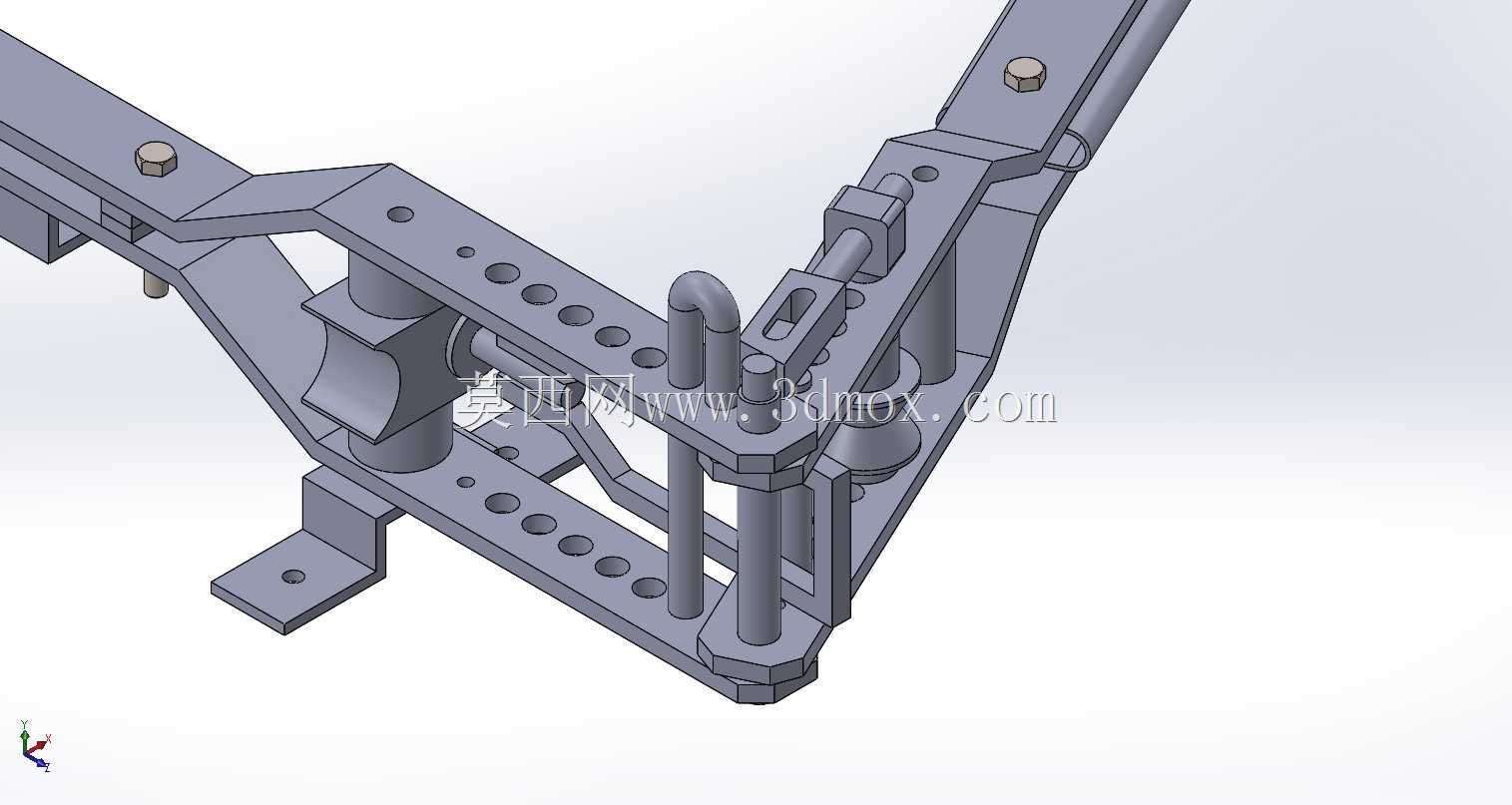

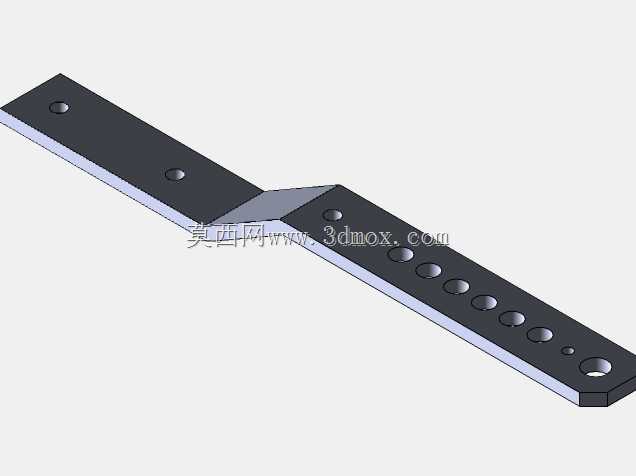

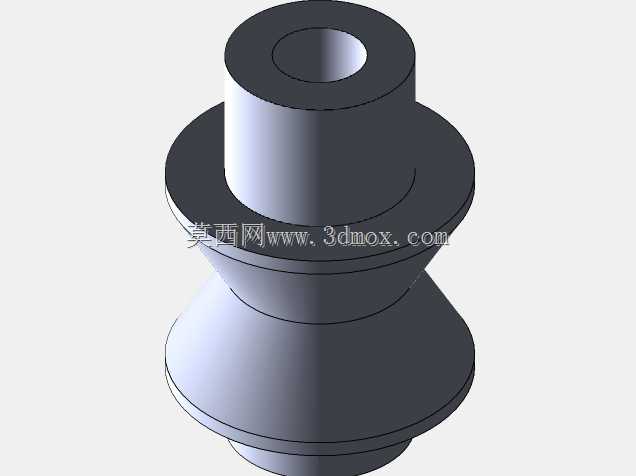

这款手动弯管折弯工装主要面向小型五金加工、维修工坊、定制铁艺加工、小型管材构件预制等场景，能够在无外接动力的作业环境下完成多类型材的弯曲加工作业，适配现场零散加工、小批量定制生产的使用需求，无需复杂的动力接线与设备调试，落地即可投入使用，尤其适合户外抢修、门店加工、个人工坊这类不具备大型折弯设备布设条件的作业场景。设备核心用途覆盖圆形管材、方形管材、扁钢、圆棒料、矩形型材、角铁、小型扶手构件的弯曲成型，通过更换配套的成型模具即可适配不同截面尺寸、不同弯曲半径的加工需求，模具采用快换式定位结构，无需额外工具即可完成模具拆装切换，大幅降低多规格工件加工时的换型准备时间，针对重型型材的大扭矩弯曲需求，结构预留了液压动力加装接口，可后续外接液压驱动组件升级动力输出，满足大截面型材的弯曲载荷需求。从功能特性来看，该工装采用旋转拉伸弯曲的作业原理，弯曲过程中型材贴合模具型面逐步成型，能够有效避免薄壁管材弯曲时出现的瘪管、起皱问题，弯曲角度可通过侧边的定位挡块进行精准限位，重复加工时可保证同批次工件的弯曲角度一致性，无需反复测量校准；机架主体采用框架式镂空结构设计，在保证整体结构刚性的前提下尽可能降低设备自重，架体上排布的多组定位孔可适配不同规格模具的安装定位，同时可作为工件送料时的辅助定位基准，操作端采用加长力臂设计，通过杠杆原理放大操作力矩，手动作业时无需施加过大的作用力即可完成常规型材的弯曲成型。设计思路上优先考虑了手动作业的操作便利性与结构耐用性，所有受力销轴均采用耐磨材质处理，铰接位置预留润滑间隙，长期使用也不会出现卡滞、磨损过量的问题；底部的安装支脚采用带安装孔的平板结构，可通过螺栓直接固定在工作台面或者预制的水泥基座上，安装时需保证工作台面的水平度，避免弯曲作业时机架出现偏移晃动，设备整体安装边界紧凑，无需占用过大的作业空间，支脚的安装孔位间距适配常规钳工工作台的T型槽间距，无需额外加工转接板即可完成固定；弯曲作业的操作空间预留充足，送料方向无结构遮挡，长尺寸型材送料时不会与机架产生干涉，可完成长构件的连续弯曲作业，适配护栏、扶手、框架类构件的多段弯曲加工需求。
