撬装式多罐并联原水过滤处理装置

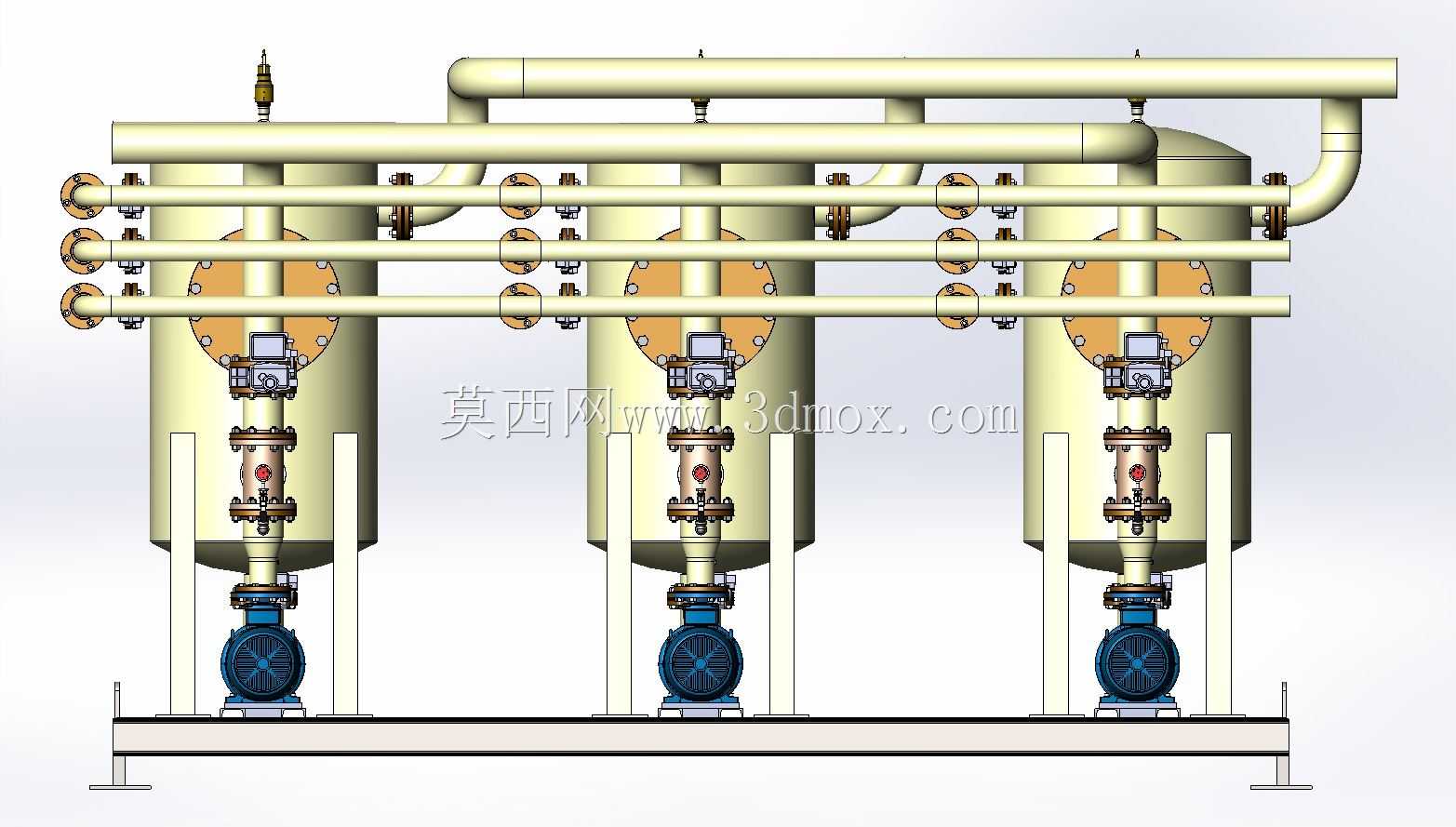

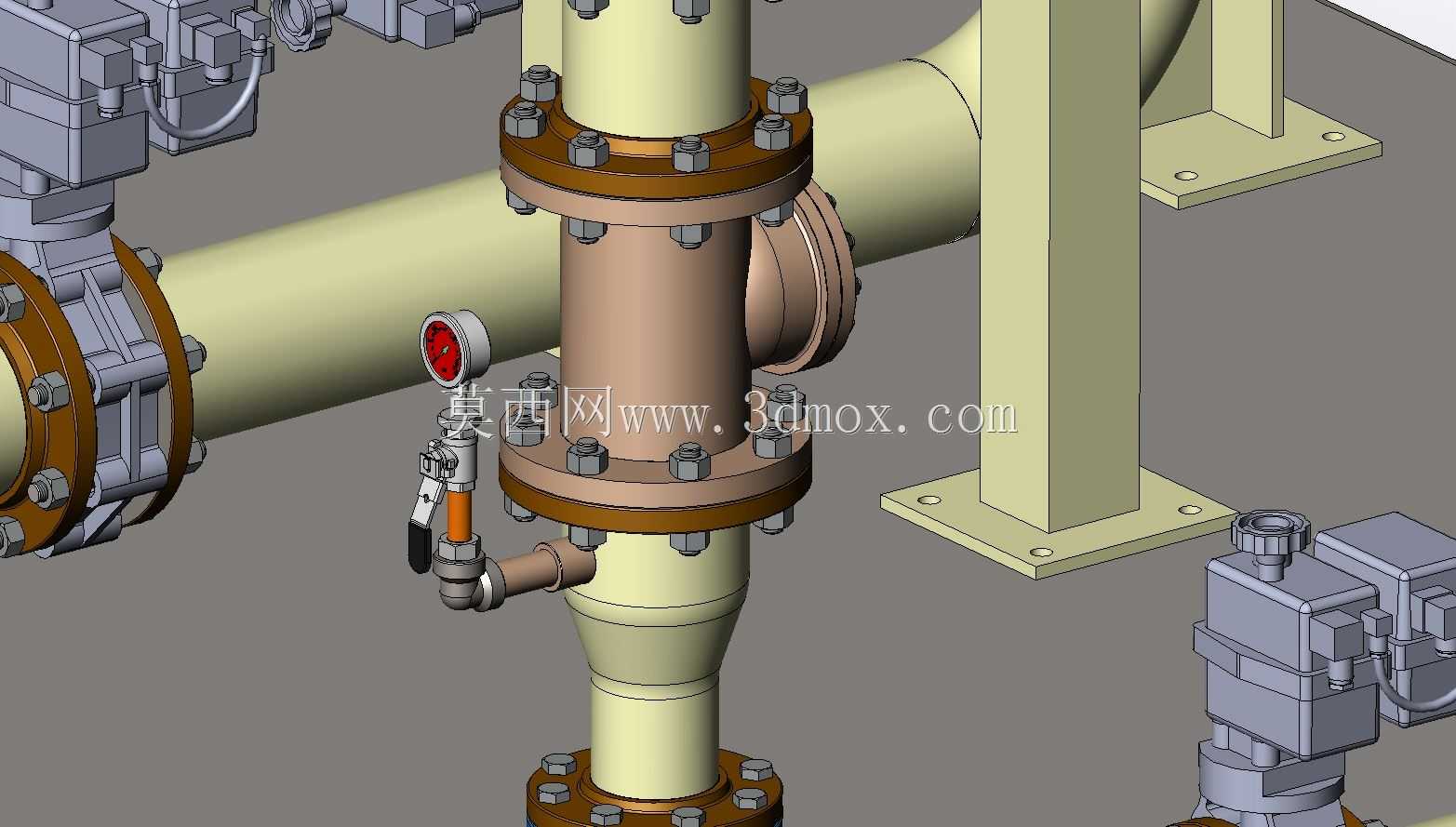

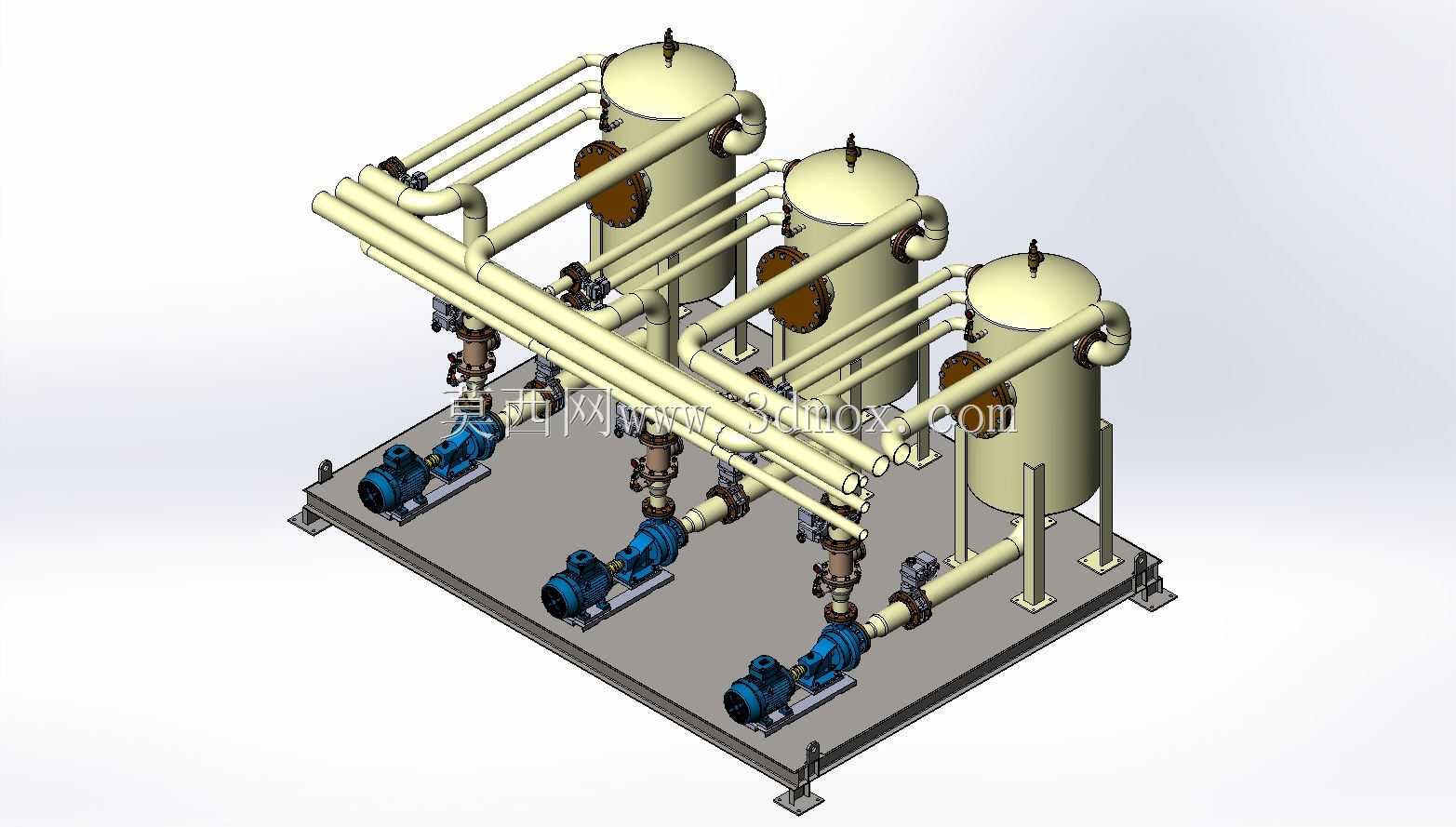

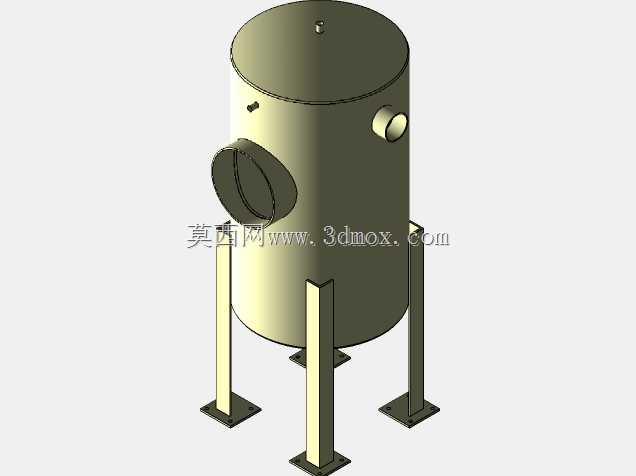

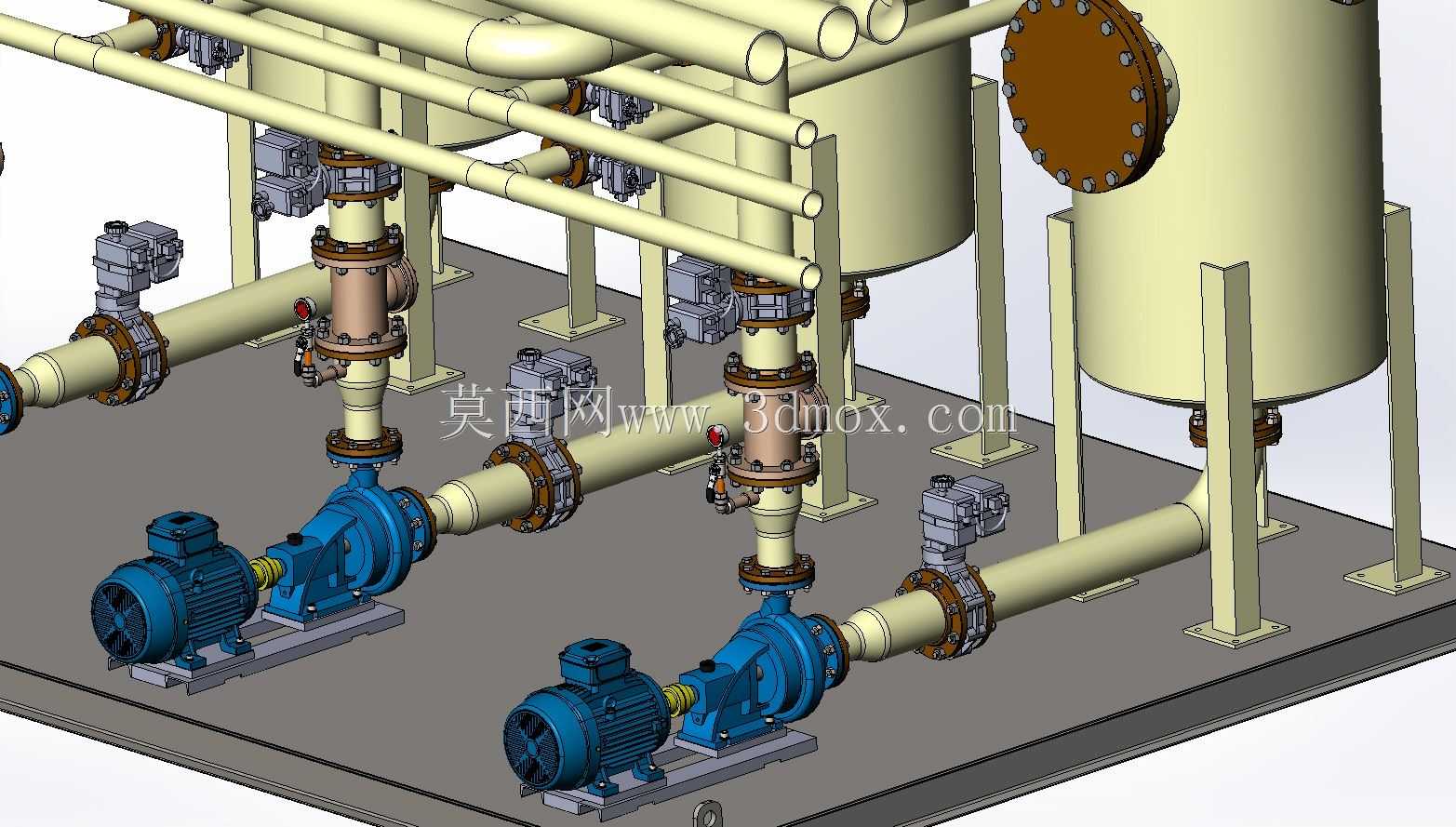

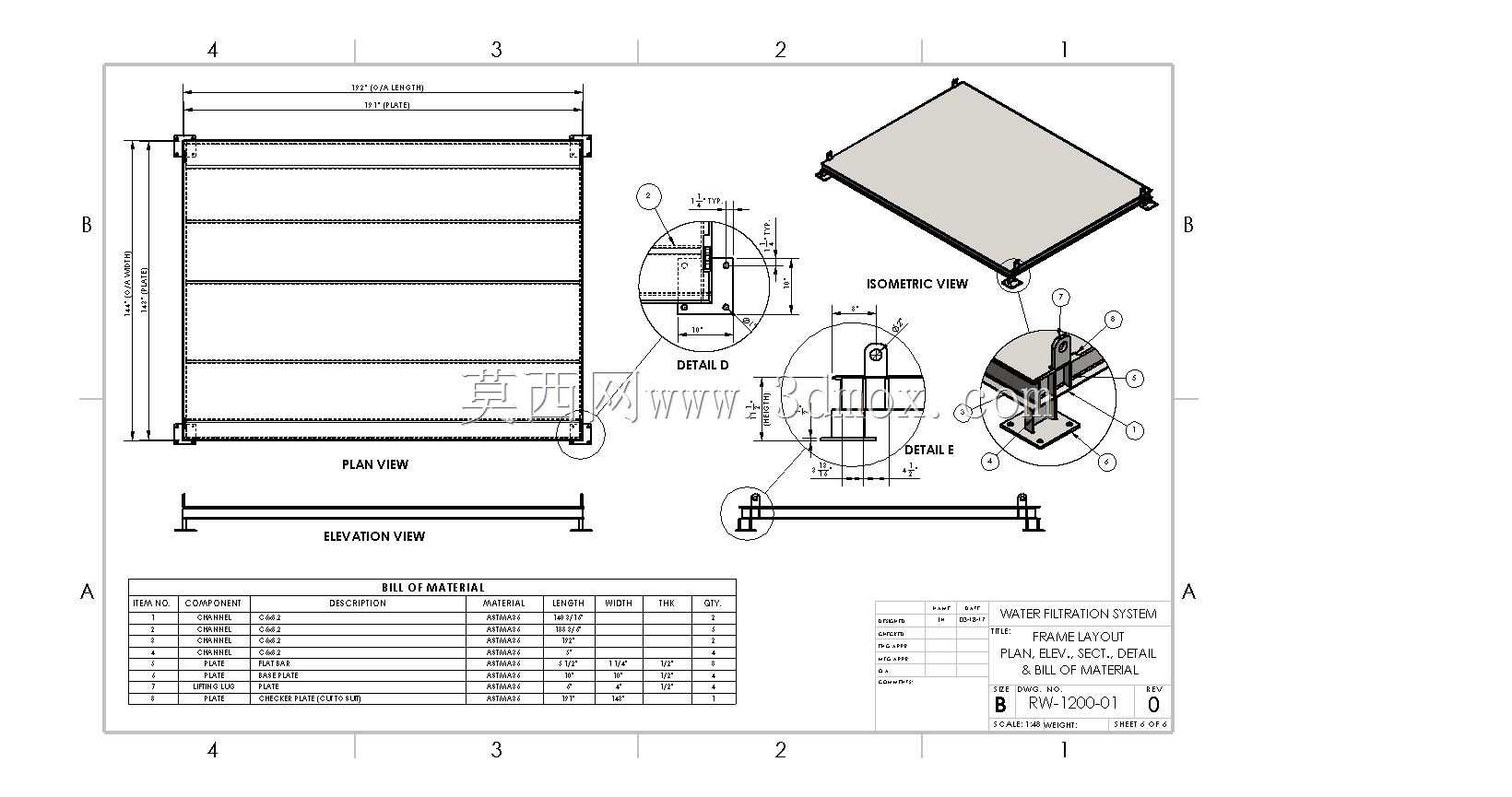

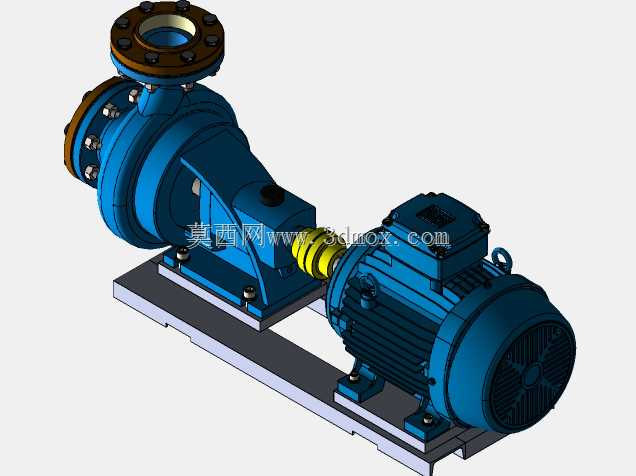

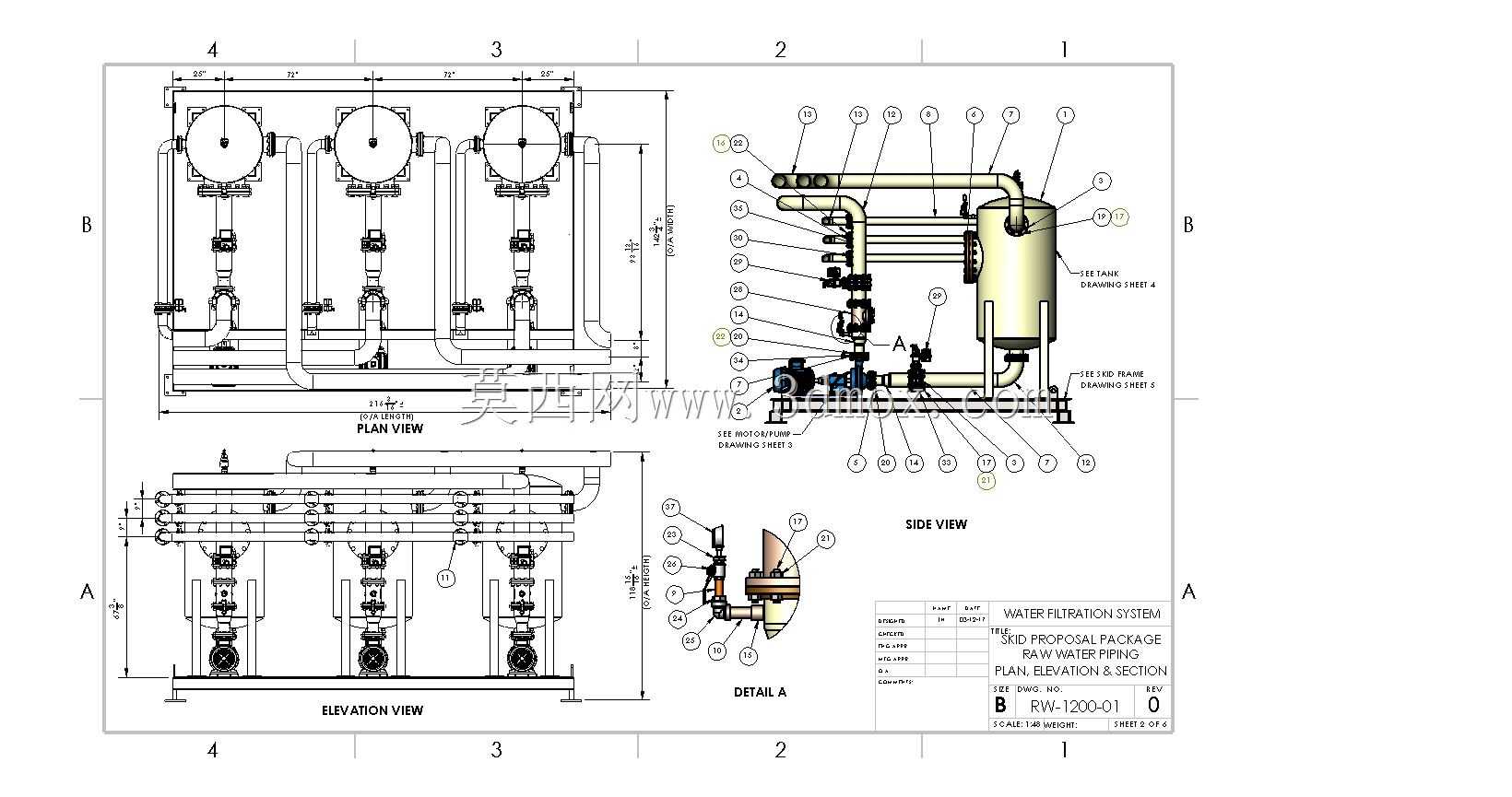

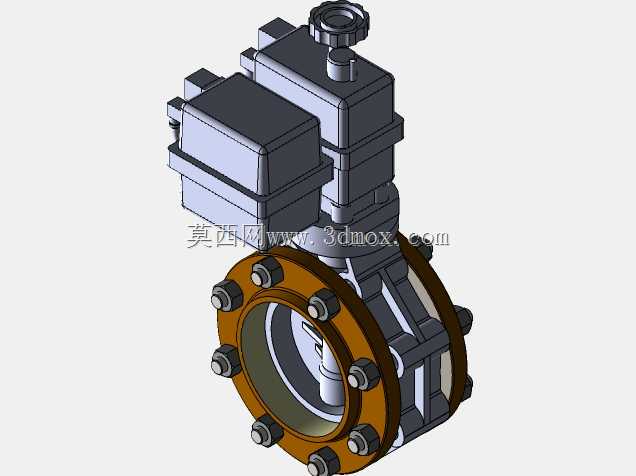

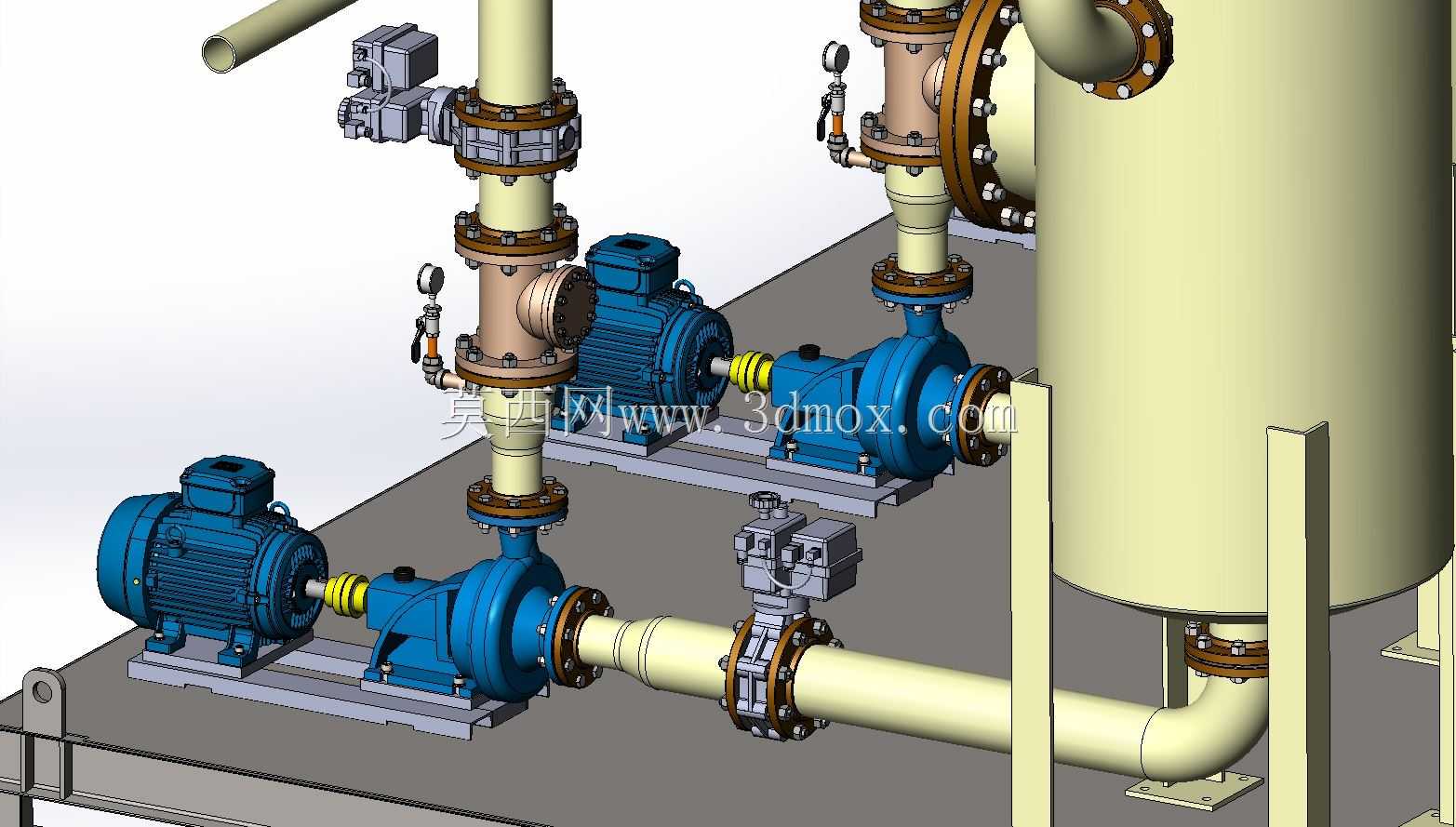

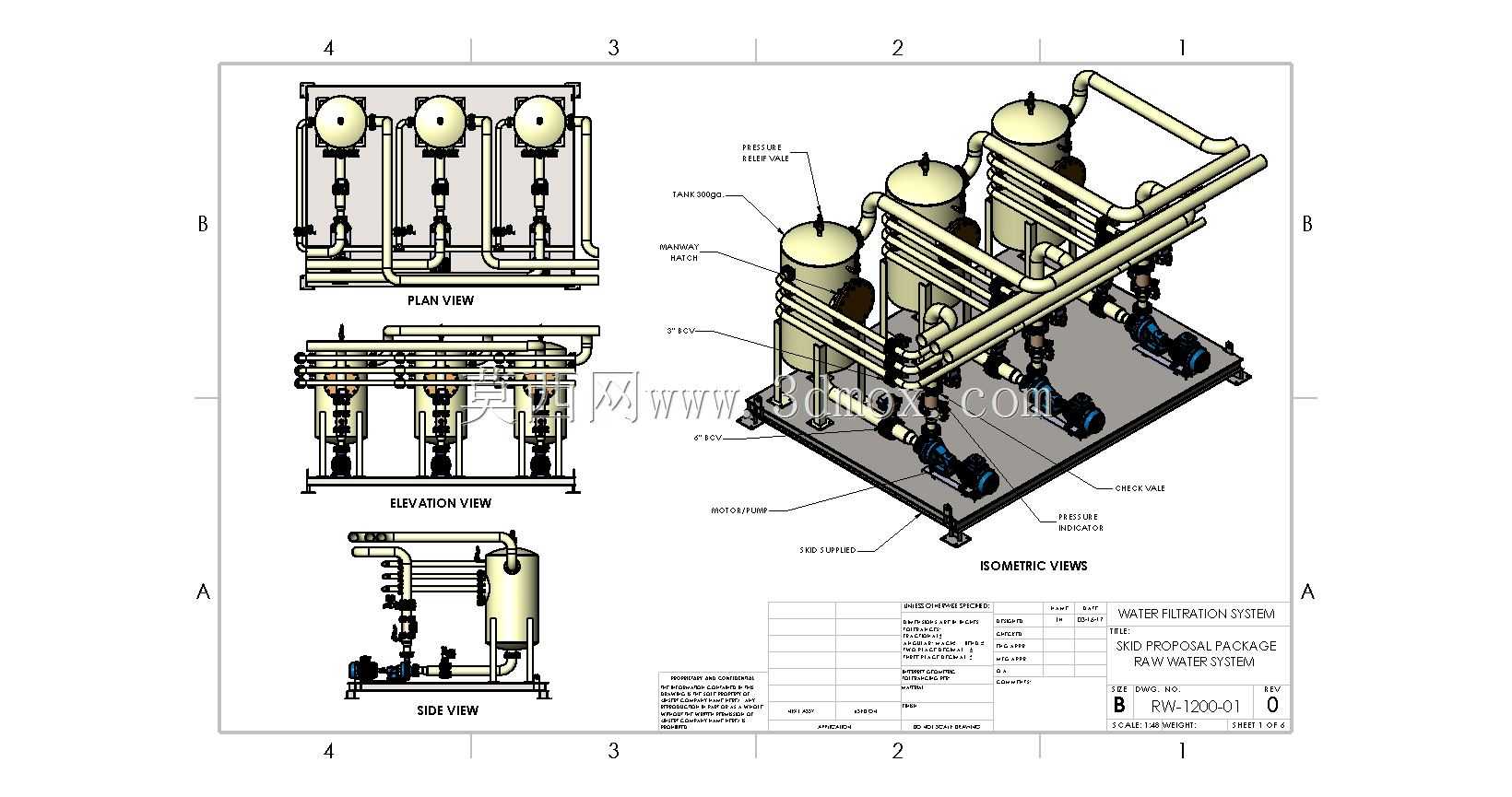

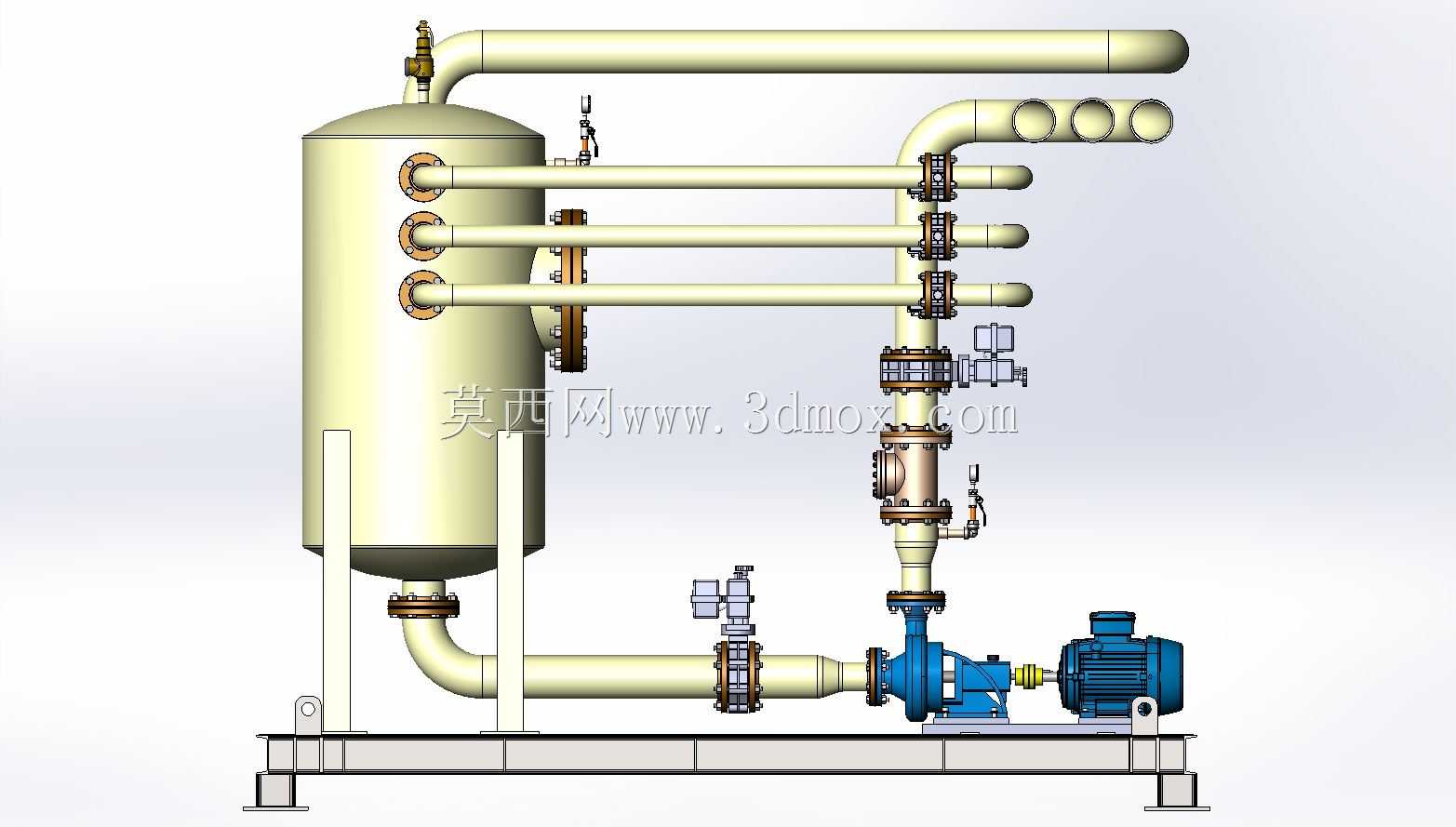

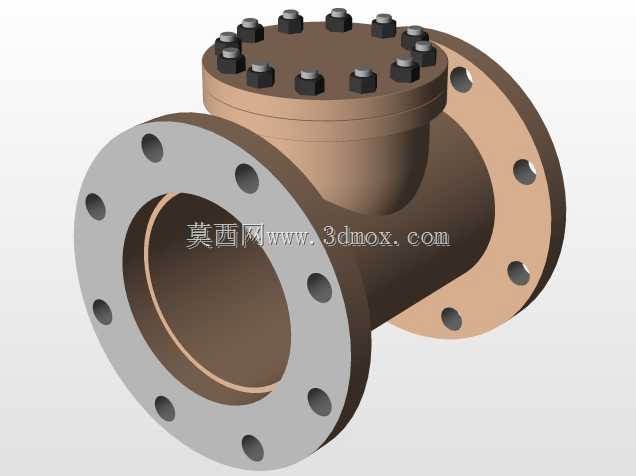

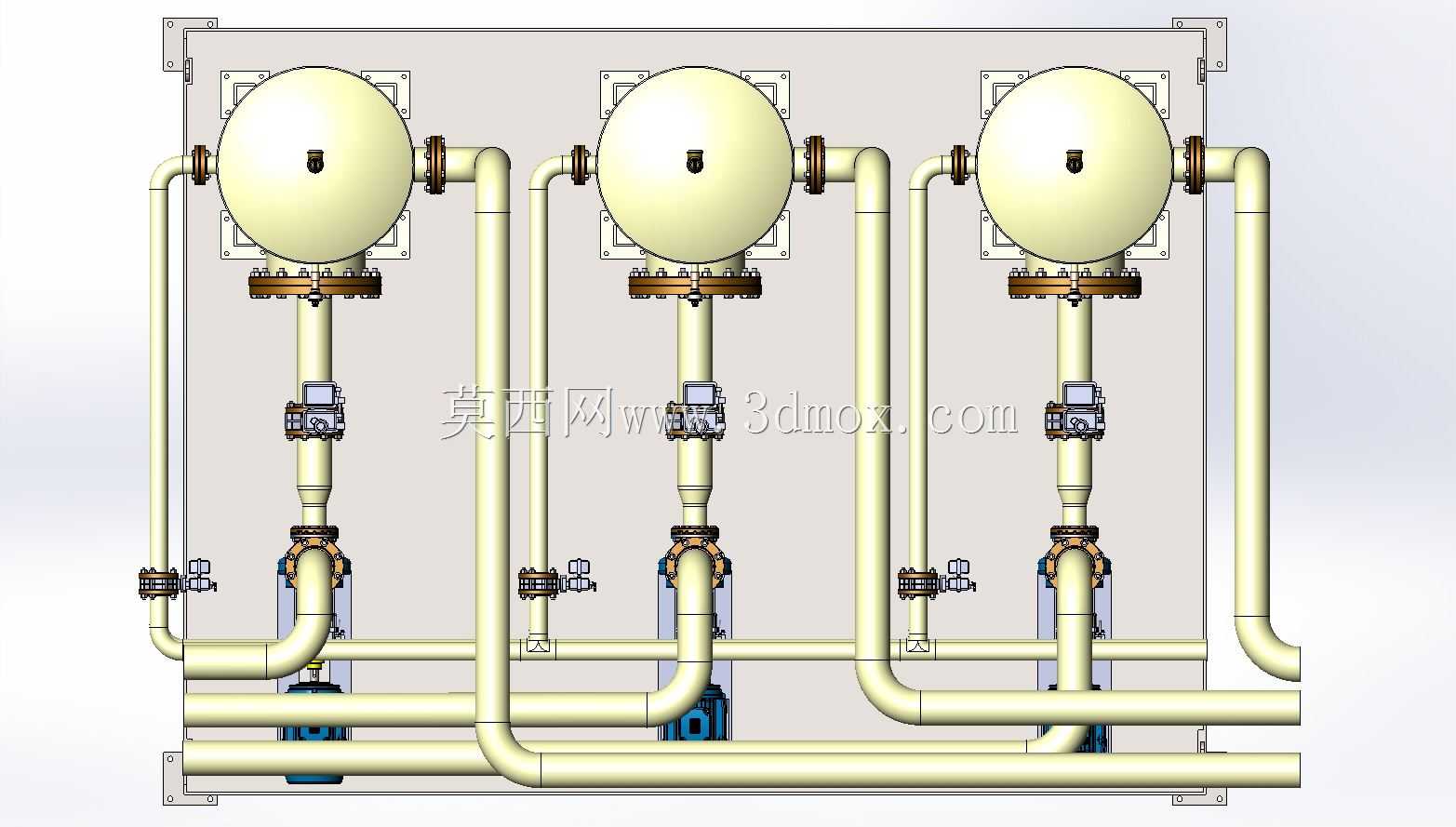

该套水过滤处理装置主要面向中小型工业生产供水、商用集中净水预处理、厂区循环水净化等应用场景，可独立完成原水的多级过滤净化作业，无需额外分散搭建管路与动力单元，能够快速部署在场地有限的水处理工位，适配不同水质的进水处理需求，有效去除原水中的悬浮杂质、大颗粒沉积物，保障后续用水环节的水质达标。设备采用三罐并联的结构布局，搭配独立的动力输送单元，整套装置集成在统一的钢制撬装底座上，安装时仅需对接进水、出水主管道即可投入使用，大幅缩减现场施工的管路焊接、设备定位工作量，也便于后期整体转运与工位调整。从功能设计来看，三个过滤罐体可根据实际水质需求装填不同层级的滤料，实现分级过滤效果，罐体侧面设置大尺寸检修人孔，方便后期更换滤料、清理罐内沉积杂质，无需拆解主管道即可完成维护作业；配套的增压泵组与罐体一一对应，可根据实际处理水量灵活调整运行泵组数量，低负荷工况下可单罐单泵运行，大水量需求时三罐同时启动，兼顾运行能耗与处理效率。管路设计采用分层排布的思路，主输水管道沿撬座长度方向布置，分支管路通过弯头、阀门分别对接每个罐体的进出水口，管路上配置的控制阀门可实现单个罐体的独立切断，便于单罐维护时其余罐体持续运行，不中断整体水处理作业；罐体顶部设置排气接口，可在设备启动时排出罐内积存空气，避免气阻影响过滤流量与水泵运行稳定性。整套装置的安装边界以撬装底座为基准，所有外凸的管道、泵体均未超出底座的投影范围，吊装转运时无需额外防护外伸部件，底座四角设置调平支脚与吊装孔位，可适配不同平整度的安装地面，也能满足叉车、吊车等不同转运设备的作业需求；管道连接均采用标准法兰对接，后期更换阀门、泵体等易损件时可直接拆卸对应法兰，无需切割管路，降低后期运维的成本与停机时长。
