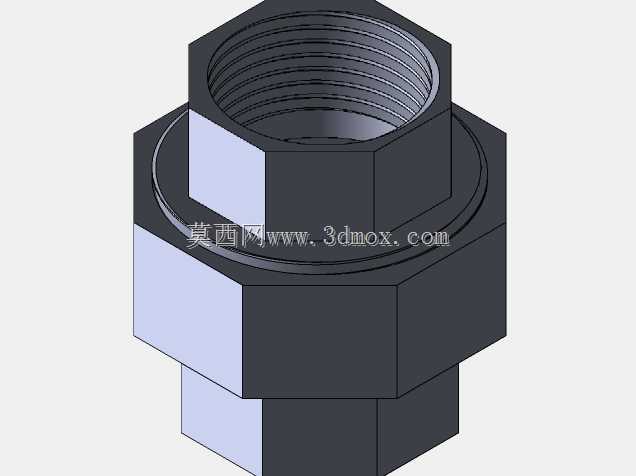

一英寸内螺纹管道活接接头结构设计

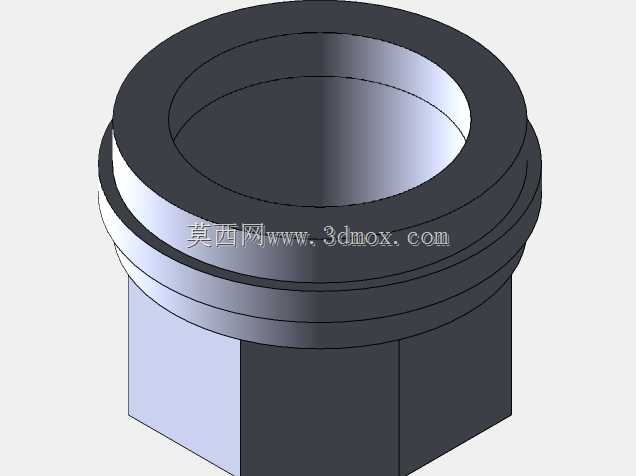

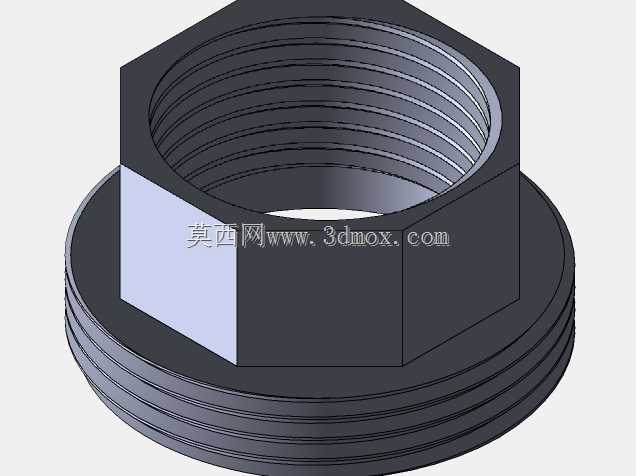

这款一英寸规格的活接头，是民用给排水、工业流体输送、暖通空调管路系统中极为常用的可拆卸连接件，主要解决管路系统中需要频繁拆装检修、后期维护更换部件的场景需求，无需转动整段管路即可完成两端管路的对接与拆卸，大幅降低管路施工与后期运维的操作难度。在实际应用场景中，这类活接头广泛覆盖家装水路改造、工业循环水系统、低压气动管路、小型化工介质输送管路等领域，适配公称通径一英寸的内螺纹管路，能够在不破坏相邻管路结构的前提下，实现管路节点的快速断开与重连，比如在水表安装、阀门更换、管路支路增设等作业中，活接头的存在可以让施工人员无需大范围扭动相邻管道，避免管路接口松动引发的渗漏风险。从功能特性来看，这款活接头采用两端内螺纹的结构设计，中间设置六角拧动结构与密封贴合面，安装时只需将两端分别对准对应管路的外螺纹端预拧到位，再通过中间的六角部位施加扭矩，就能让两端的密封面紧密贴合，依靠金属接触面的压紧力实现密封，部分工况下还可搭配密封生料带、密封圈进一步提升密封性能，能够承受常规低压管路的工作压力，满足日常民用与普通工业场景的使用需求。在设计思路上，这款活接头充分考虑了现场安装的操作便利性，两端的六角外形结构可以适配普通活动扳手、开口扳手的夹持需求，无需专用工具即可完成拆装作业；内部螺纹采用标准管螺纹参数，和市面上同规格的管路配件具备完全的互换性，不存在适配障碍；整体外形采用对称式结构设计，没有多余的突出结构，安装后占用的管路径向空间较小，能够适配狭窄空间内的管路布局需求，不会因为接头体积过大影响周边管路或设备的布置。从外形尺寸与安装边界来看，这款活接头整体轴向长度适配一英寸管路的常规安装间距，两端内螺纹的深度符合标准管螺纹的旋合要求，能够保证足够的螺纹啮合长度，避免因旋合过浅导致的连接强度不足、渗漏甚至脱管问题；中间最大六角对边尺寸符合通用扳手的夹持规格，安装时扳手的活动空间只需覆盖六角对边的旋转范围即可，无需预留过大的操作空间；接头两端的端面密封面采用精加工平面设计，安装后两端管路的同轴度能够得到有效保证，不会出现管路偏斜引发的应力集中问题，长期使用下也能维持稳定的密封性能，减少管路运维的频次与成本。
