高容量多螺旋输送设备结构设计

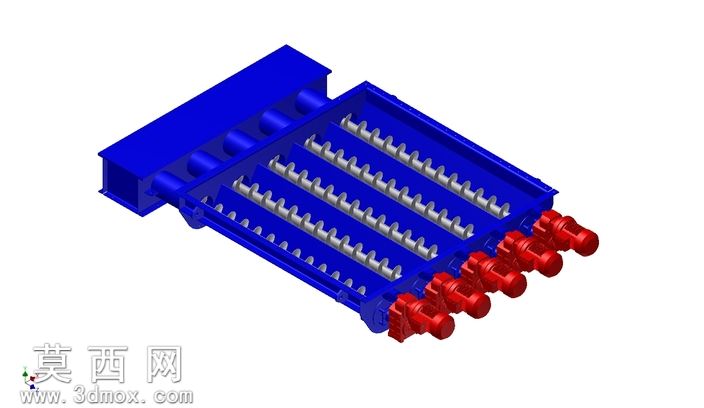

本作品为多螺旋输送机三维建模设计，整体采用模块化结构布局，在三维建模过程中严格遵循机械设计规范，对各部件进行1:1等比例参数化建模，保证各装配部件的尺寸公差与配合精度符合实际生产要求。模型主体输送槽采用一体化槽体结构设计，槽体内部平行排布多组螺旋输送螺杆，每根螺杆独立配置驱动端连接结构，可匹配对应动力单元实现独立或同步驱动，大幅提升物料输送效率与输送容量。建模过程中对螺旋叶片的螺距、叶片厚度、螺杆轴径进行了参数化设定，可根据实际输送物料的特性快速调整参数完成适配修改，槽体侧壁设置有对应的轴承安装位与密封结构位，保证螺杆运转过程中的稳定性与密封性，避免物料泄漏。渲染阶段对不同部件赋予差异化材质表现，槽体与螺旋结构采用耐磨金属材质表现，呈现工业设备厚重耐用的质感，驱动端连接部件采用醒目的红色漆面材质，与主体蓝色槽体形成清晰的视觉区分，便于快速识别动力端结构。设计思路围绕高容量物料输送场景展开，相比单螺旋输送机，多螺杆平行排布的结构可在相同槽体宽度下实现更大的物料输送截面积，同时多螺杆同步运转过程中可对物料形成均匀的推送作用力，避免物料在槽体内堆积卡滞，适用于颗粒状、粉状等多种散状物料的大流量输送作业。模型完整还原了设备的装配关系，各部件可独立拆分查看内部结构，螺旋叶片与螺杆轴的焊接结构、槽体端部的法兰连接结构、驱动端的联轴器连接位均做了精细化建模处理，无多余冗余结构，可直接用于后续的工程图导出、结构仿真分析以及生产加工参考，整体结构紧凑合理，兼顾了输送效率、运行稳定性与设备维护便捷性，能够满足高吞吐量物料输送场景的使用需求。
