装配线旋转过渡输送机构三维设计

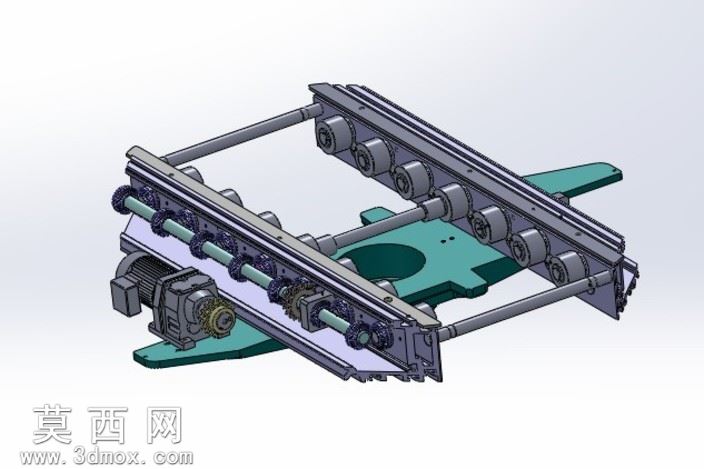

本作品为装配线配套的旋转过渡输送机构三维模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计规范，所有零件均按照实际加工工艺要求创建特征，完整还原了机构的真实装配关系与运行逻辑。模型渲染阶段采用金属质感材质匹配机架、辊筒等金属加工件，采用哑光工程塑料材质匹配底部安装基座，通过光影调整清晰呈现各部件的层次结构，无穿模、特征缺失等建模问题，可直接用于工程参考、方案演示与结构拆解学习。从结构设计来看，该机构整体采用对称式双列辊道布局，两侧平行布置的输送梁通过横向连接杆形成稳固的框架主体，多组输送辊筒等距安装在梁体上，保证物料输送过程的平稳支撑；驱动端集成齿轮减速电机与链传动组件，通过传动轴将动力同步传递至两侧辊筒，确保两侧输送线速度一致，避免物料在输送过程中出现偏移、卡滞问题。底部设置带镂空结构的旋转安装基座，可配合顶升旋转组件完成工位间的输送方向切换，实现两条垂直布置装配线之间的物料平稳过渡，解决了传统直线输送线无法完成转角流转的痛点。设计过程中充分考虑了机构的安装兼容性与维护便捷性，所有传动部件均预留了拆装空间，辊筒、轴承等易损件采用标准化选型，可直接替换通用标准件降低运维成本；机架部分采用模块化拼接设计，可根据实际产线的输送宽度、负载要求调整辊筒间距与梁体长度，适配不同规格的工件输送需求。整体结构紧凑、传动路径简洁，既保证了输送过程的稳定性，又兼顾了旋转过渡的动作灵活性，可广泛应用于家电装配、汽配加工等行业的自动化产线转角工位，为产线布局优化提供可靠的结构参考。
