木工车床主轴传动总成结构设计

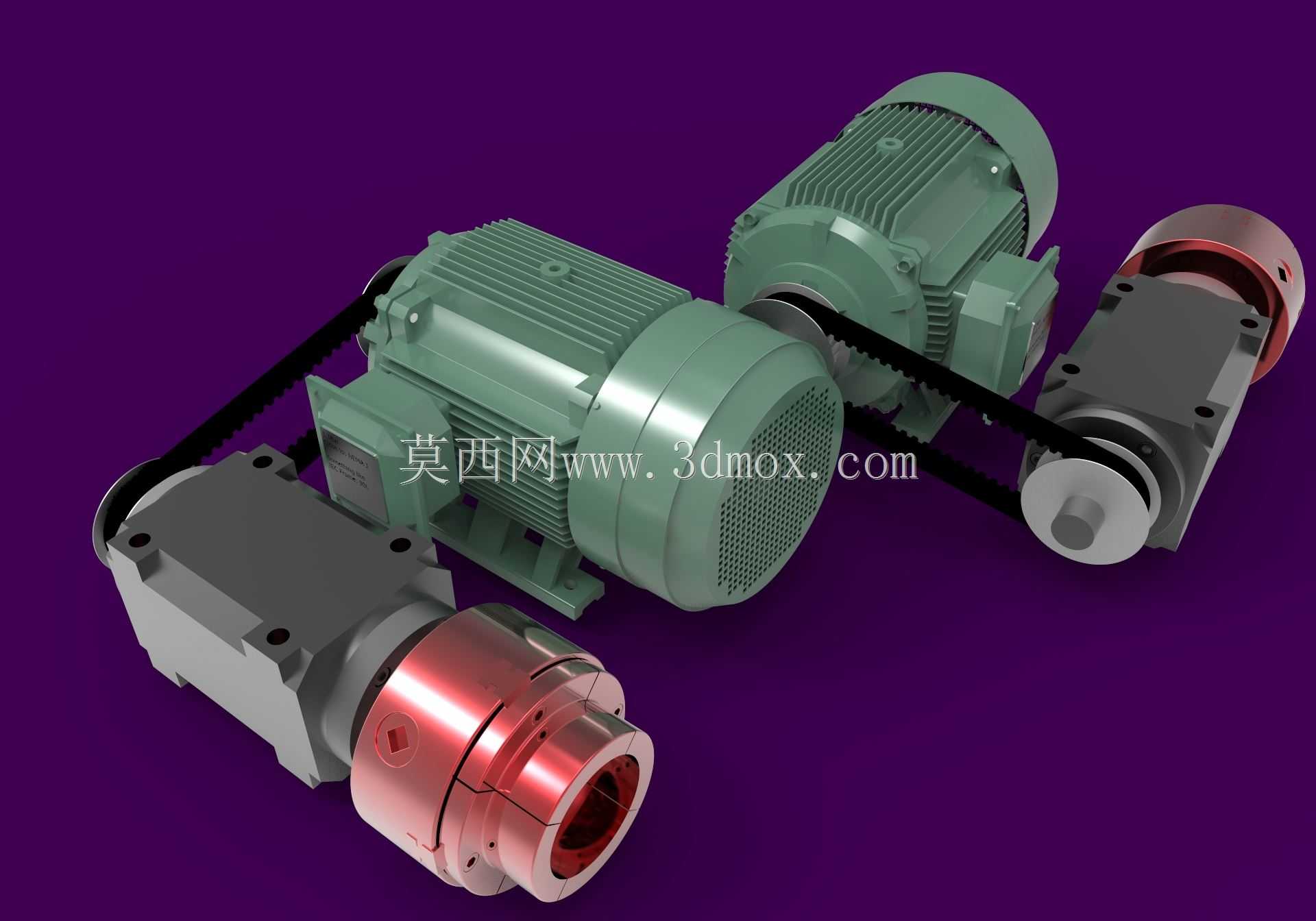

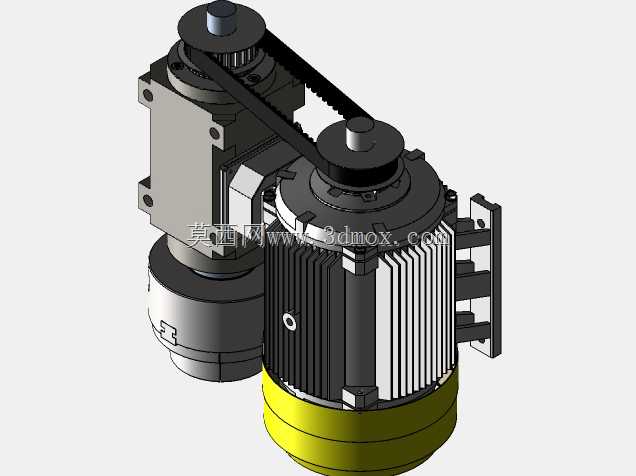

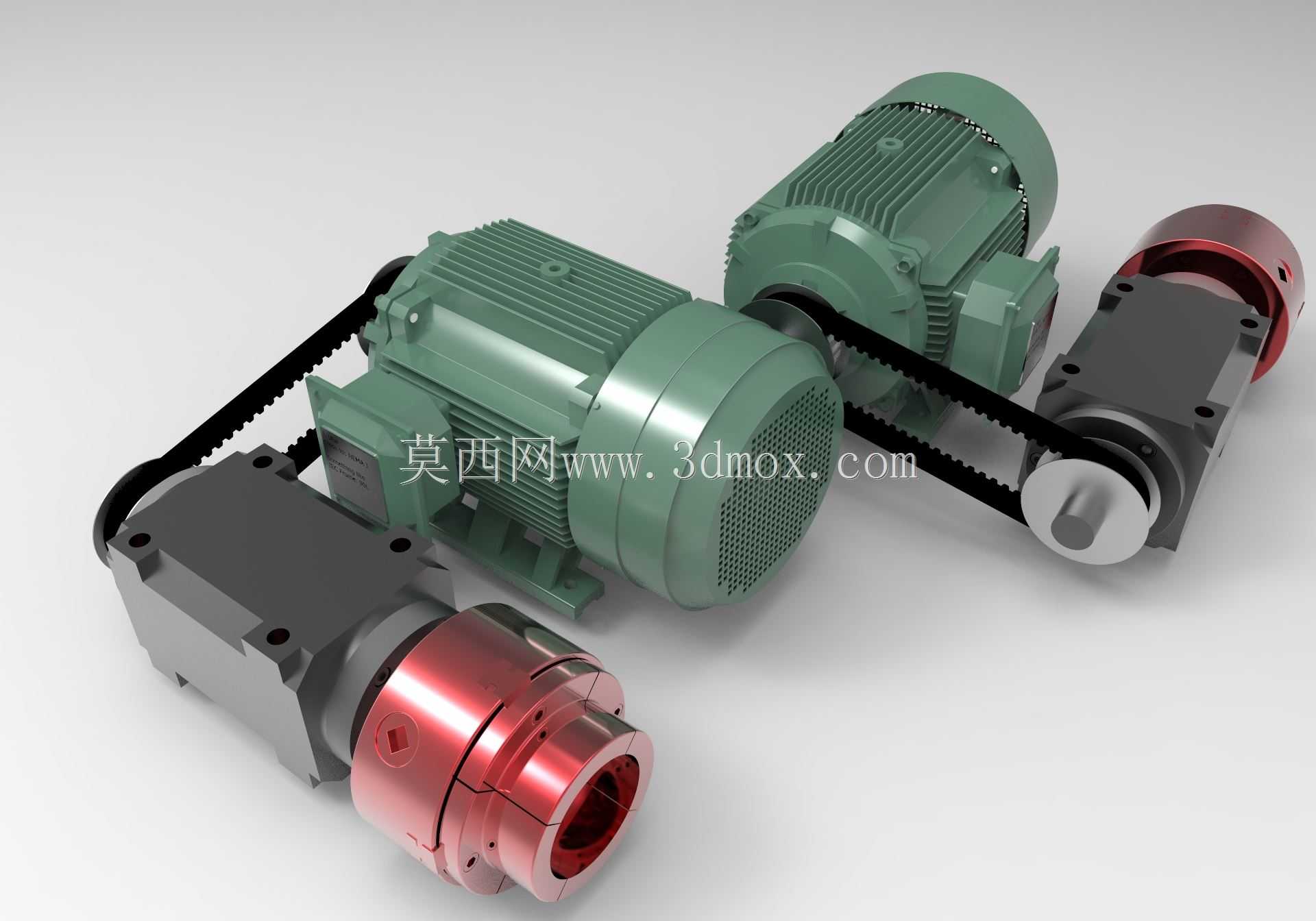

这套主轴传动总成是小型木工车床的核心执行部件，主要面向实木小件车削、木工旋坯加工、DIY木艺制作等应用场景，适配桌面级、小型落地式木工车床的装配需求，可完成圆棒车削、端面车平、圆弧旋制、木碗木盘成型等常规木工加工作业，是木工车床实现工件旋转切削的核心动力传递与工件装夹单元。整套总成采用分体式布局设计，将驱动电机与主轴切削单元通过同步带实现动力传递，这种布局能够有效隔离电机运转产生的振动向主轴端传递，避免切削过程中工件出现振纹，保障木材加工表面的光洁度，同时带传动具备过载缓冲特性，当木工切削遇到硬节、进给量过大的工况时，皮带可通过微量打滑保护电机与主轴部件不受冲击损坏。主轴单元采用箱体式结构设计，集成了多组轴承支撑结构，卡盘端配置三组轴承承担径向切削力与轴向进给力，滑轮端配置单组轴承实现传动端的径向定位，这种支撑布局能够保障主轴在高速旋转下的回转精度，减少长时间加工带来的主轴窜动问题。主轴输出端配置125mm直径的卡盘结构，可装夹对应尺寸范围内的木工坯料，卡盘采用快调式结构设计，能够快速实现不同规格方料、圆料的装夹锁紧，适配多品类木工小件的加工需求。安装边界方面，主轴箱体与驱动电机均预留了标准化的安装固定孔位，可直接适配常规小型木工车床的床身安装基面，电机与主轴的中心距匹配常规同步带的规格范围，装配时仅需调整电机安装位置即可实现皮带张紧度的调节，无需额外定制传动部件。整套结构的设计思路围绕木工加工的实际工况展开，兼顾了加工稳定性、装配便捷性与维护便利性，主轴箱体采用方正的外形设计，既能够保障箱体的结构刚性，减少切削受力下的形变，也便于安装时的定位找正，电机端采用标准卧式安装电机，后期维护更换无需定制特殊型号部件，有效降低设备的全周期使用成本。传动端的带轮采用多楔带轮结构，相比普通平带能够传递更大的扭矩，保障硬木切削时的动力输出充足，同时运转噪音更低，适合小型加工场所、家庭木艺工坊的使用环境。
