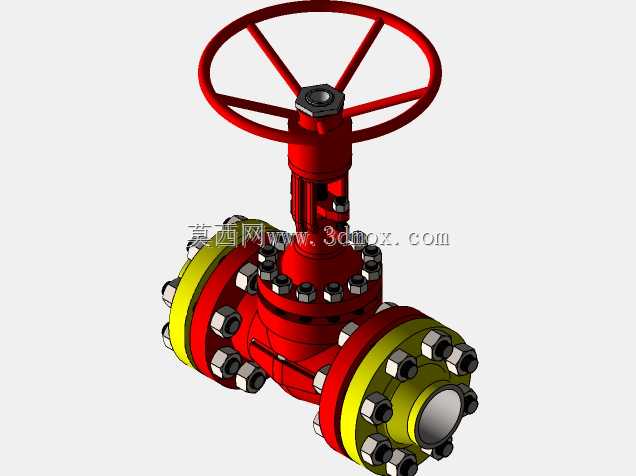

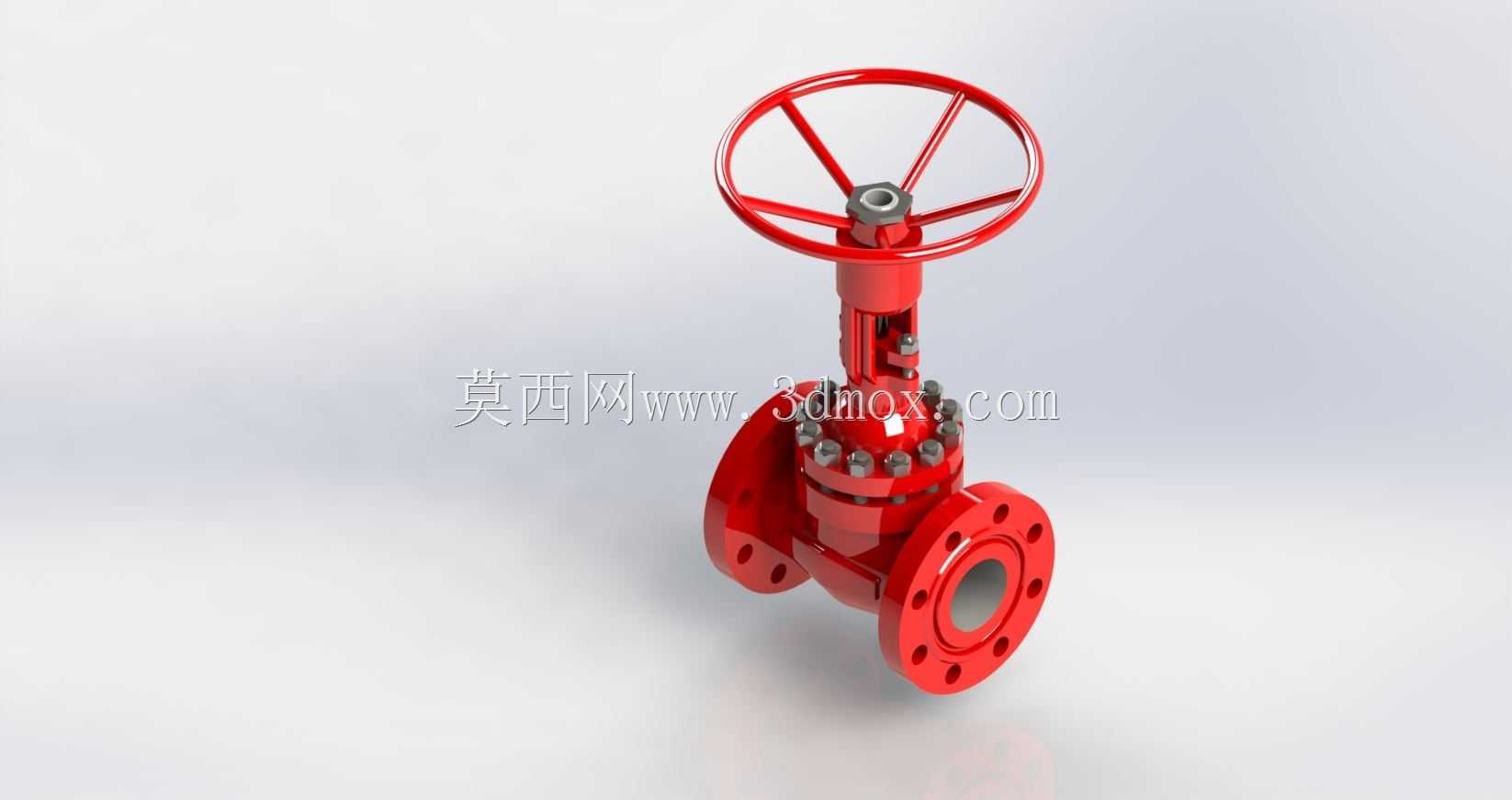

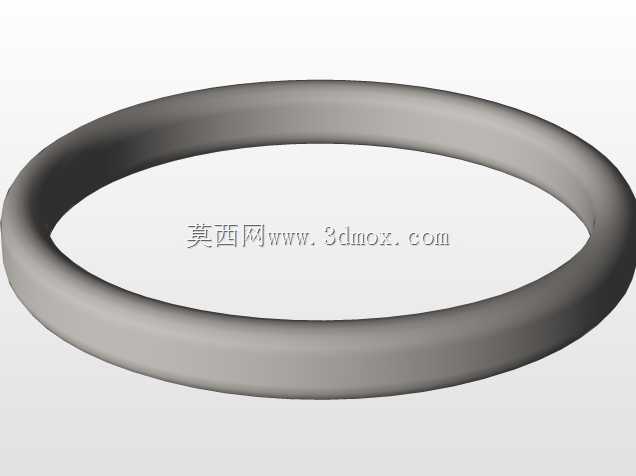

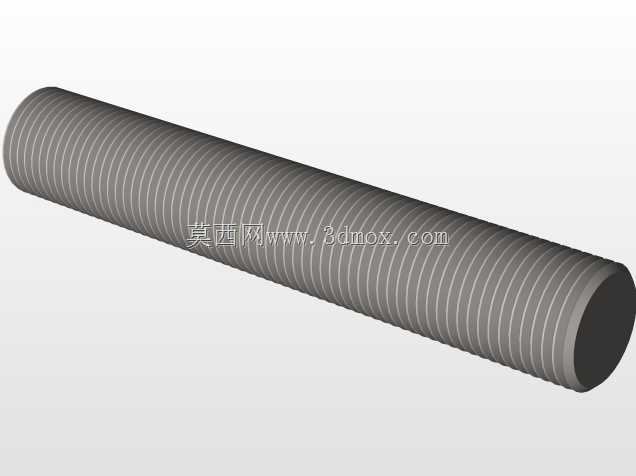

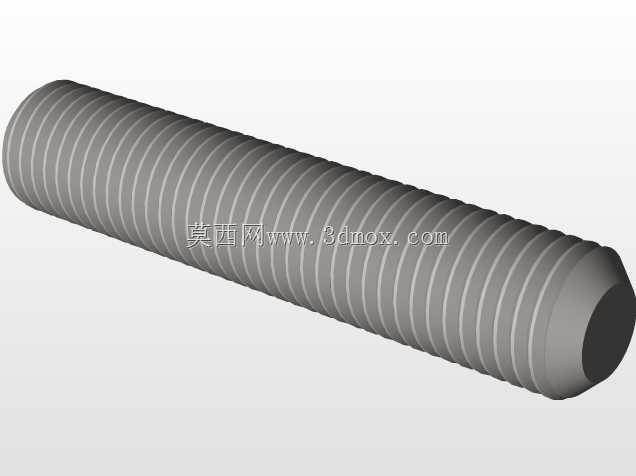

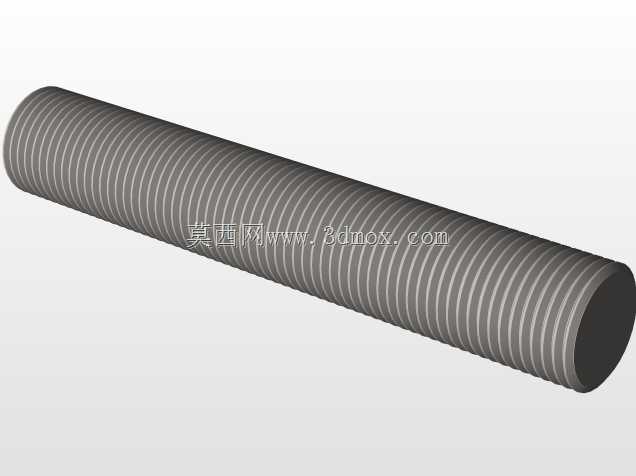

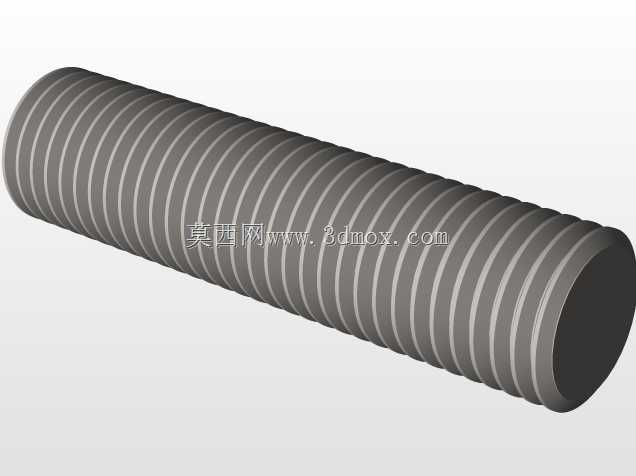

DN100PN160法兰连接明杆楔式闸阀

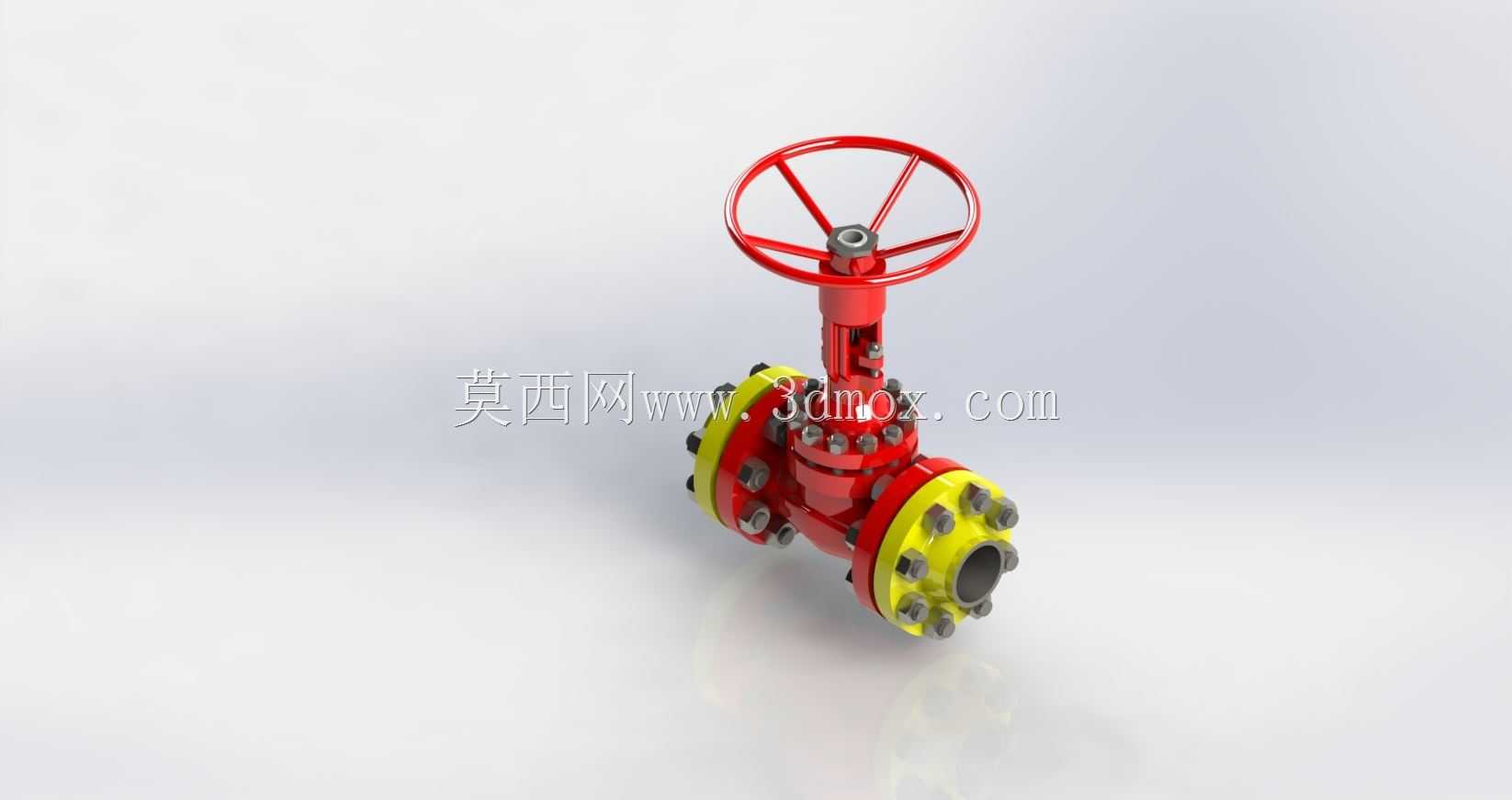

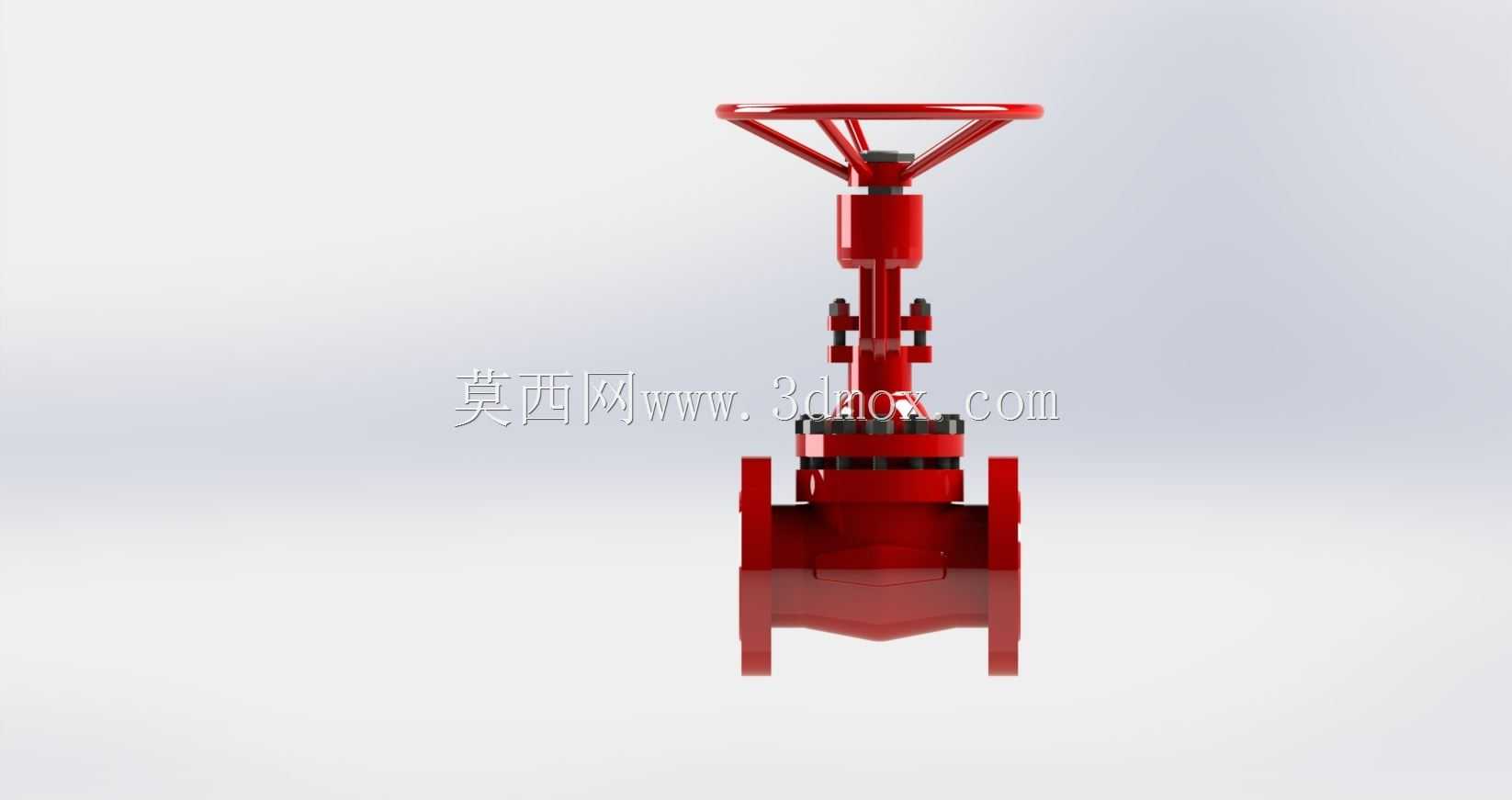

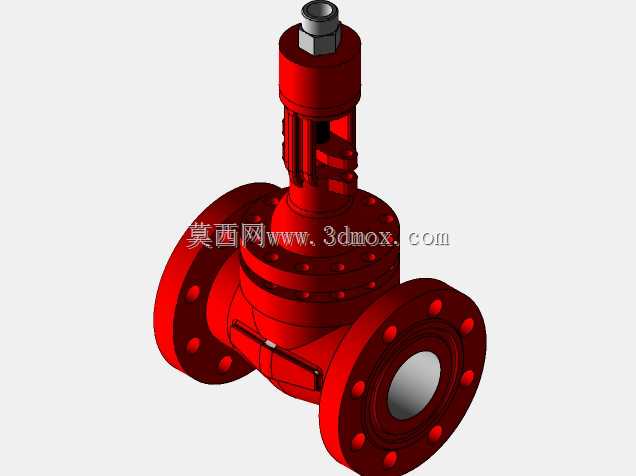

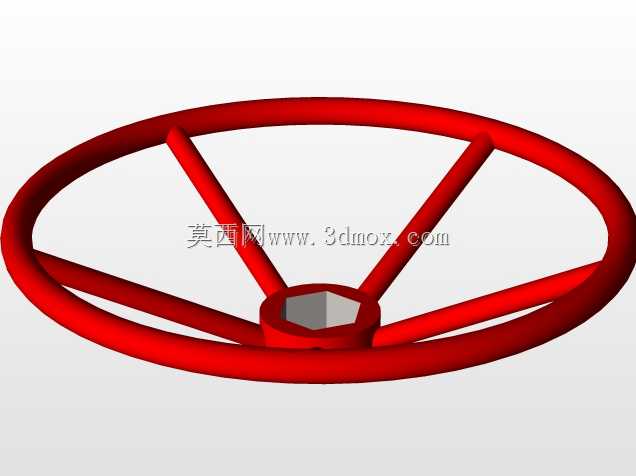

这款DN100、PN160参数的明杆法兰闸阀，主要应用在石油炼化高压工艺管线、火电厂高压给水回路、化工原料高压输送管路、城市燃气高压输配干线这类需要严苛截断控制的工业场景中，核心作用是在管路系统检修、工况切换、故障隔离时实现管路介质的完全截断，不承担流量调节功能，依靠闸板与阀座的密封面贴合实现零泄漏截断，适配水、蒸汽、油品、非腐蚀性燃气等多种常见工业介质的输送场景。从功能特性来看，该闸阀采用明杆结构设计，阀杆的升降行程可以直观反馈阀门的启闭状态，现场运维人员无需额外加装开度指示装置，就能快速判断阀门当前的工作位置，有效避免误操作风险；楔式单闸板的结构设计，能够在高压工况下借助介质压力实现密封面的自紧密封，压力越高密封贴合效果越好，适配PN160的高压工况使用需求；阀体与阀盖之间采用螺栓紧固的中法兰连接结构，密封垫片选用耐高压的金属缠绕垫片，能够承受高压工况下的温度波动与压力冲击，避免中腔泄漏风险；手轮采用轮辐式结构，操作时受力均匀，即使在高压差工况下，操作人员也能借助手轮的力臂设计较为省力地完成启闭操作。在设计思路上，这款闸阀严格遵循高压闸阀的设计规范，流道采用全通径等径设计，介质流经阀体时不会产生明显的缩径阻力，管路运行时的压损极低，同时也方便管路通球清扫作业的开展，适配长输管线的运维需求；密封面采用堆焊硬质合金的工艺处理，硬度高、耐冲蚀性能优异，即使长期在带压启闭的工况下使用，也不容易出现密封面划伤、磨损泄漏的问题，大幅提升阀门的整体使用寿命；阀杆采用外置梯形螺纹设计，螺纹部分不与管路内的介质直接接触，避免介质中的杂质、腐蚀性成分对阀杆螺纹造成腐蚀、卡滞，保证阀门长期使用时的启闭顺畅性，同时填料函采用多级填料密封结构，配合填料压盖的可调设计，在长期运行出现填料微量泄漏时，无需停机拆解阀门，仅通过紧固填料压盖螺栓即可实现密封补偿，降低现场运维的工作量。从外形尺寸与安装边界来看，该闸阀的法兰连接尺寸完全匹配DN100、PN160等级的管路法兰标准，安装时无需额外制作过渡连接件，直接与管路法兰通过螺栓紧固即可完成装配；整体结构沿管路轴向的安装长度符合通用闸阀的结构长度标准，在管线设计时可以直接套用标准安装空间，无需单独预留特殊安装尺寸；手轮的安装高度与轮径尺寸经过优化，安装后手轮外缘距离管线保温层、周边构筑物预留足够的操作空间，操作人员站在地面即可完成正常的启闭操作，无需额外搭设操作平台；阀门顶部预留的阀杆行程空间满足全开状态下的阀杆伸出长度需求，不会出现阀杆顶碰周边管线、构筑物的问题，同时阀体底部设置的排污螺塞位置预留了足够的操作空间，方便定期排放阀腔底部的沉积杂质，维护作业时不需要拆解周边管路即可完成操作。
