拖车气制动连接阀总成结构设计

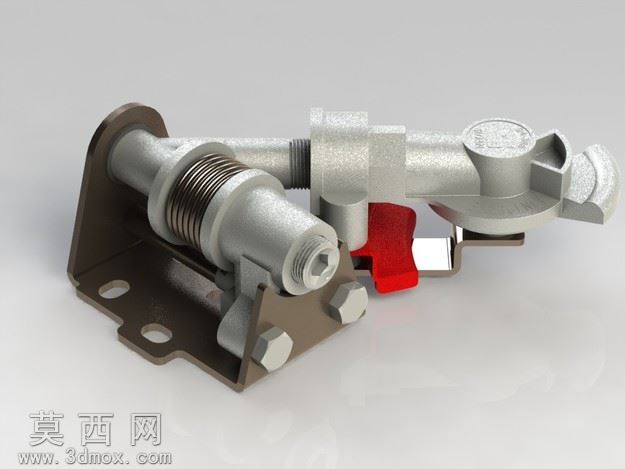

本作品为拖车气路系统连接阀总成的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，严格遵循商用车气制动连接件的实际尺寸比例进行1:1还原，对阀体、安装支架、复位弹簧、锁紧扳把、密封端头等所有组成零件逐一进行独立建模，确保每个零件的几何特征、装配公差、配合关系完全符合实际产品的装配逻辑。渲染阶段采用金属材质分层赋色方案，铸铝阀体部分调配亚光银灰色金属漆，添加细微的铸造颗粒质感与均匀的环境反射效果，还原铸铝件经抛丸处理后的真实表面状态；安装支架采用发黑处理的钢材材质，添加深灰偏棕的金属质感与轻微的使用磨损痕迹，提升模型的真实感；复位弹簧采用抛光弹簧钢材质，表现出金属高光与螺旋结构的光影层次；红色锁紧扳把采用硬质工程塑料材质，添加细微的磨砂颗粒感，与金属部件形成明确的材质区分。结构设计上，该连接阀集成了气路导通、自动密封、快速锁紧、防误脱开的功能，安装支架预留三个标准安装孔位，可直接固定在拖车车架的安装面上，阀体内部的弹簧复位结构可在断开连接时自动封闭气路，避免管路漏气，红色扳把为解锁操作件，扳动后可实现接头的快速插拔，接头端面的密封结构采用锥面配合设计，保证连接后的气路密封性。设计过程中优先考虑部件的通用性与可靠性，所有配合面均预留合理的装配间隙，运动部件的活动行程经过反复校核，确保扳把解锁、弹簧复位的动作无干涉，整体结构紧凑，安装便捷，可直接用于拖车气路系统的结构展示、装配教学、虚拟样机调试等场景，模型完成后经过装配干涉检查，所有零件无穿模、无配合冲突，爆炸视图可清晰展示每个零件的装配顺序与位置关系。
