空气干燥机集成管路撬装设备设计

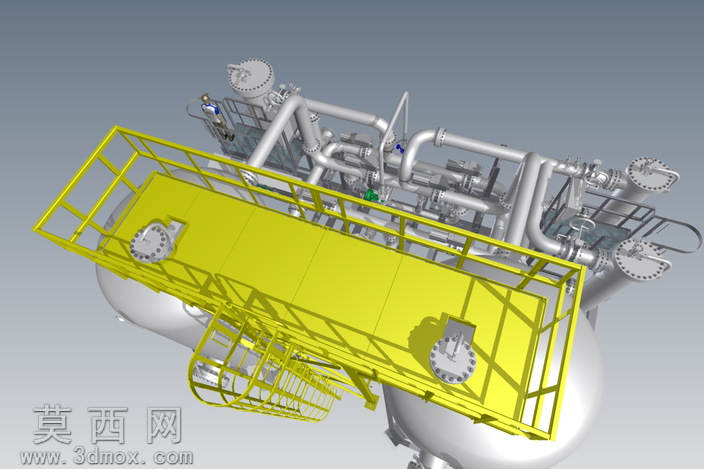

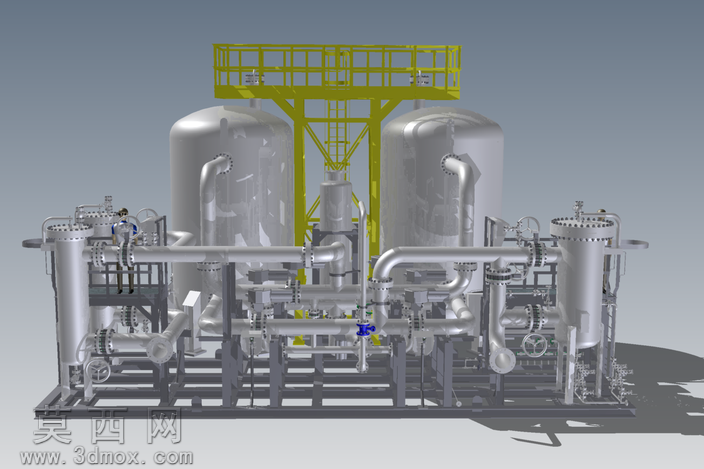

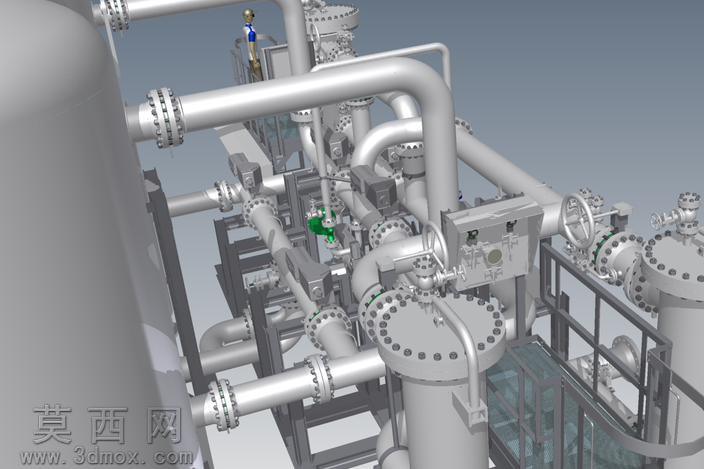

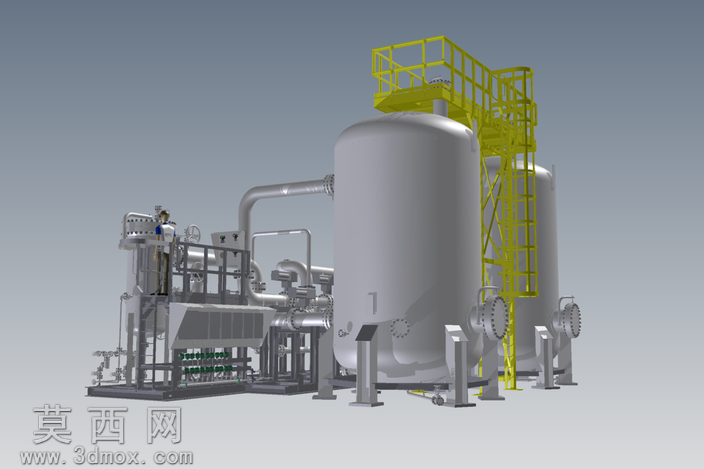

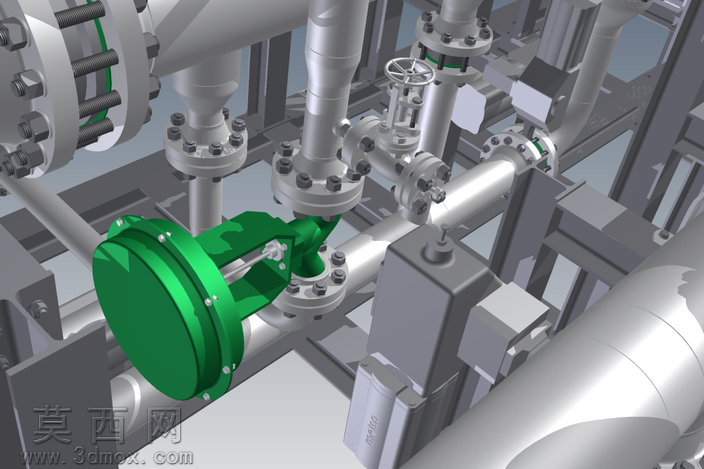

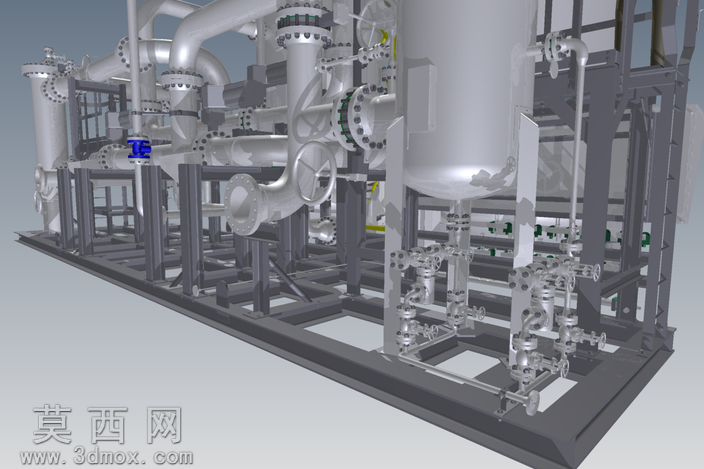

本作品为空气干燥机集成管路撬装三维设计，建模阶段采用自顶向下的设计思路，先完成整体撬装框架的基准搭建，确定撬体底座、顶部操作平台的空间边界与承重基准，再逐一拆分各功能模块进行精细化建模。渲染阶段采用工业设备常用的哑光金属材质体系，压力容器罐体赋予拉丝不锈钢材质，还原真实工业罐体的金属质感与表面细微纹理，管路系统区分不同工艺介质的管路材质，工艺主管路采用亮面不锈钢材质，辅助管线采用哑光碳钢材质，阀门、法兰、紧固件等标准件统一采用镀锌钢材质表现，顶部操作平台的护栏、梯步采用黄色警示漆材质，底座框架采用深灰色防锈漆材质，通过材质差异清晰区分设备各功能部件。结构设计上严格遵循工业撬装设备的设计规范，双立式干燥罐体对称布置在撬体中部，配套过滤装置、缓冲容器沿管路走向有序排布，所有管路采用等径建模还原真实管径参数，弯头、三通、变径等管路附件完全按照工业管路标准建模，阀门的手轮、阀体、法兰连接结构均做细节还原，顶部操作平台设置安全护栏与检修通道，平台支撑结构与罐体、撬体底座做刚性连接设计，保证整体结构的稳定性。设计过程中充分考虑设备的安装与检修空间，各部件之间预留足够的操作间隙，管路走向遵循横平竖直的工业管路排布原则，减少不必要的弯头降低管路阻力，撬体底座设置标准吊装位与固定安装孔，满足设备整体运输与现场安装的需求，整体模型装配关系完整，无干涉错漏，可直接用于方案展示、施工交底以及后续的工程细化设计。
