多工位桁架式自动加工输送生产线

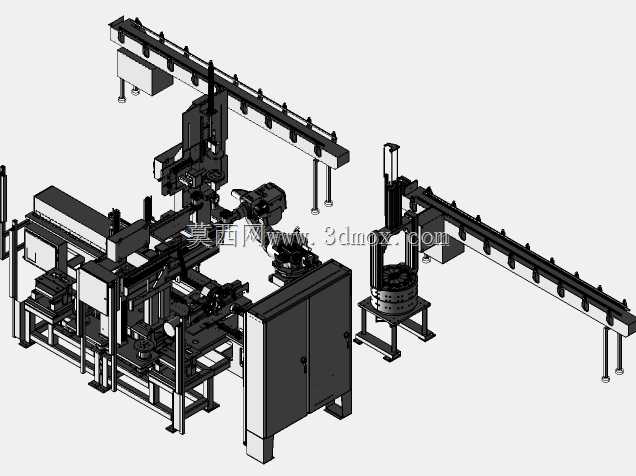

这套自动化生产线主要面向离散制造领域的中小型零部件批量加工场景，可适配汽配、五金、3C电子结构件等行业的多工序连续加工需求，替代传统人工上下料、工序间转运的作业模式，能够在无人干预的状态下完成毛坯上料、多工位工序加工、成品下线的全流程作业，大幅降低生产环节的人工依赖，同时减少人工转运带来的磕碰损伤与定位误差，稳定提升批次产品的加工一致性。产线整体采用模块化布局设计，核心由双段桁架输送机构、多组加工工位单元、中转定位机构、电气控制柜四大部分构成，两侧的长距离桁架输送线负责跨工位的物料长距离流转，桁架上搭载的可移动抓取模组可根据生产节拍调整移动速度与抓取位置，适配不同尺寸规格的工件夹持需求；中间区域集成了多组加工作业工位，可根据实际加工工艺需求配置钻孔、攻丝、检测、装配等不同功能的作业模块，工位间设置有高精度定位工装，确保工件流转到加工位置时的重复定位精度满足精密加工要求，中转工位的回转机构可实现工件的姿态调整，满足不同加工面的作业需求。设计阶段充分考虑了产线的安装边界与适配性，整体布局采用对称式排布，两侧输送线的支撑腿采用可调节地脚设计，可适配不同平整度的车间地面安装，安装时需预留桁架两端的维护操作空间，以及电气柜侧的接线与检修通道，整体占地尺寸可根据工位数量进行灵活拓展，既可以适配小批量多品种的柔性生产需求，也可通过增加工位数量满足大批量单一产品的高速生产节拍。产线的防护设计充分考虑车间作业安全，所有运动机构的运行轨迹范围内均预留安全防护安装位，可配套加装安全光栅与防护围栏，避免人员误入运动区域引发安全事故，电气柜采用独立柜体设计，将控制元件与动力元件分层布置，既减少运行过程中的电磁干扰，也方便后期的维护与故障排查，整套产线的结构设计兼顾刚性与轻量化，桁架主体采用高强度型钢焊接后经时效处理，长期运行不易产生形变，确保抓取与输送的位置精度长期稳定。
