啤酒瓶自动抓取装箱输送设备结构

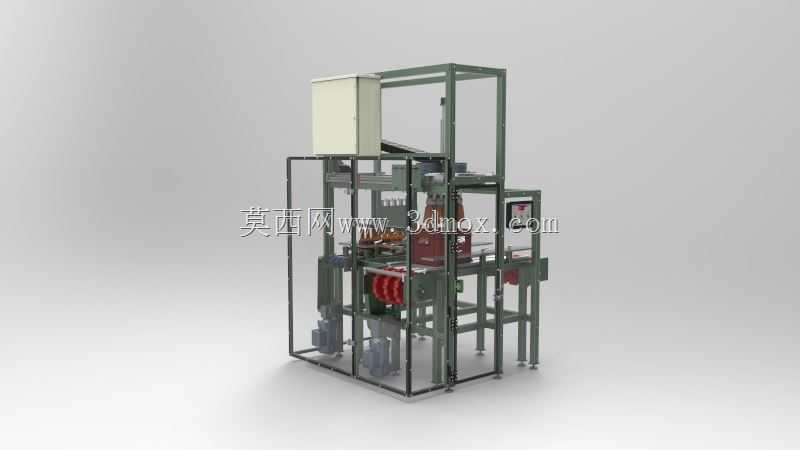

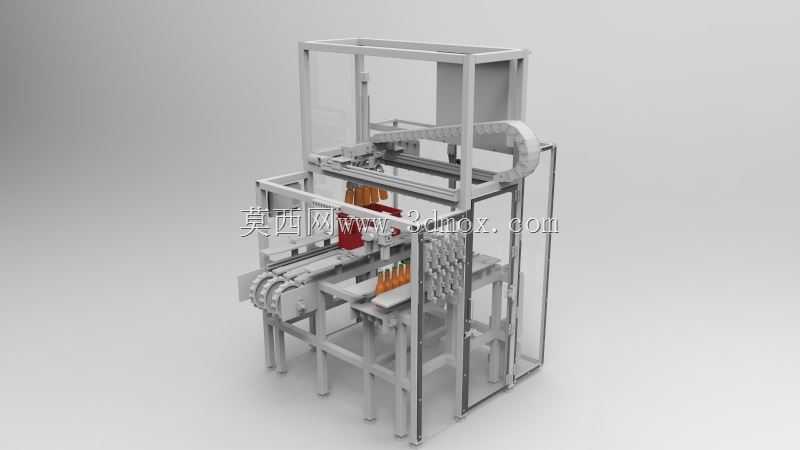

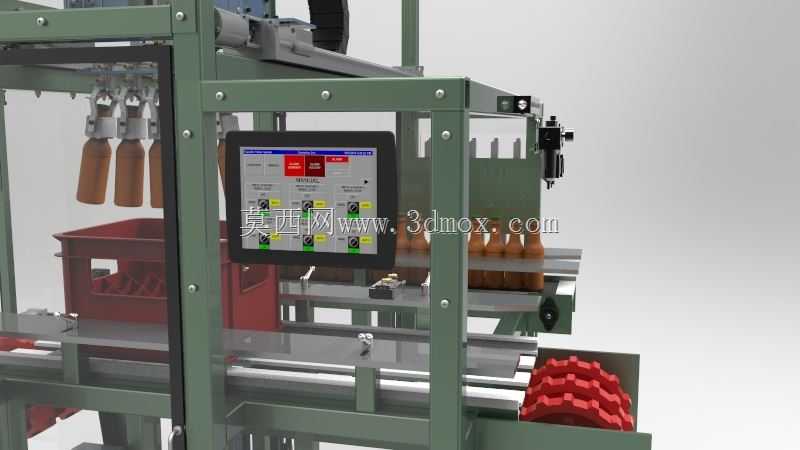

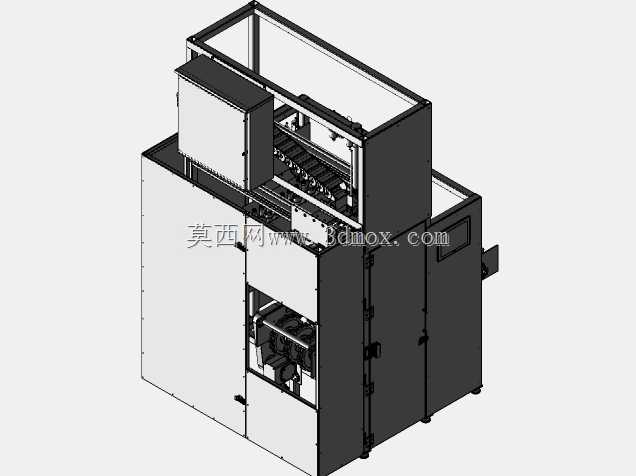

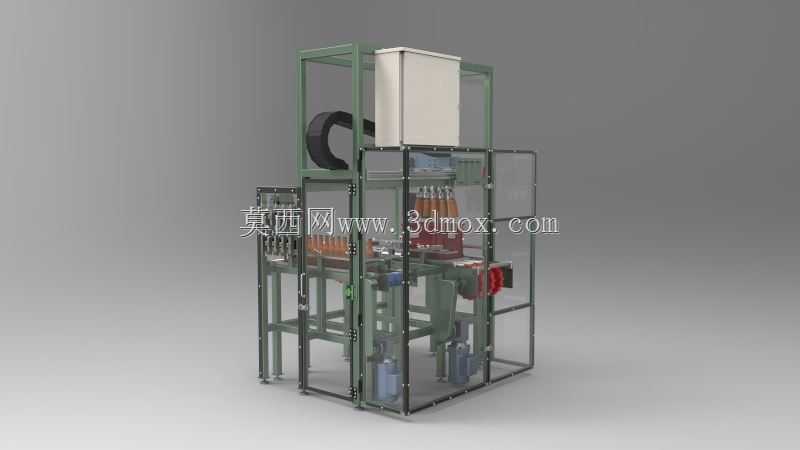

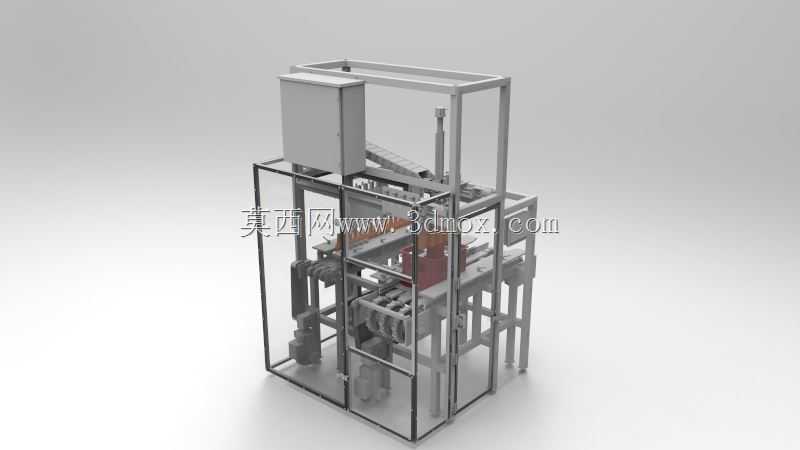

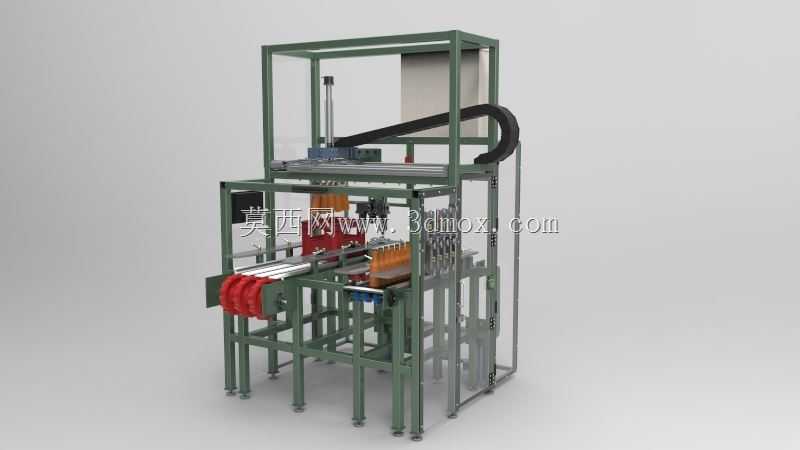

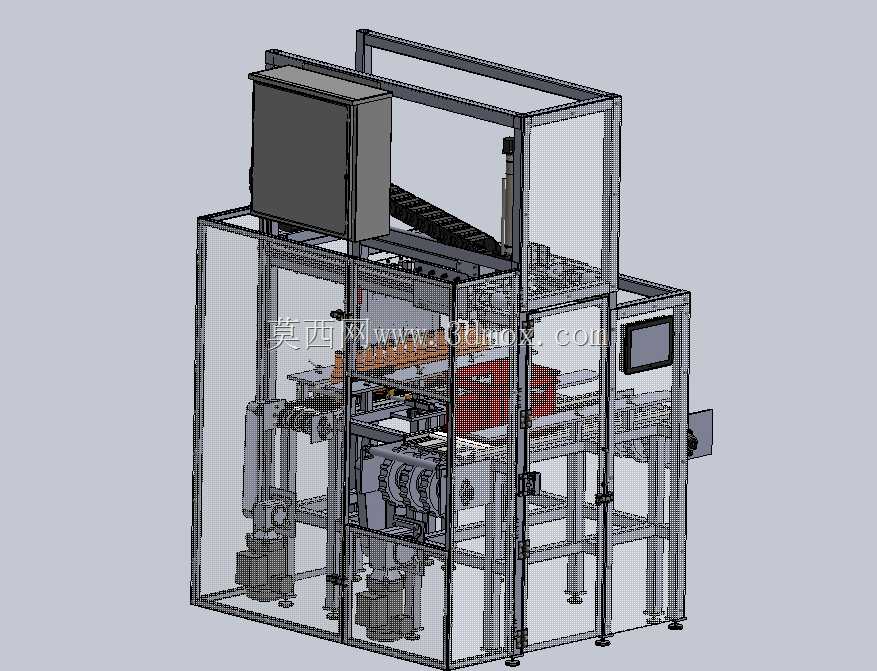

该设备主要应用于瓶装饮品生产末端的包装工序，适配啤酒等玻璃瓶装产品的生产线后段作业场景，衔接前端灌装、贴标工序与后端码垛、仓储环节，解决瓶装产品从输送线到转运箱的自动化移载需求，替代传统人工取放装箱的作业模式，大幅降低瓶装线后段的人工劳动强度，同时避免人工操作带来的瓶身磕碰、破损、摆放错位等问题，适配规模化饮品生产车间的连续化高速生产节奏。设备整体采用双层框架式立式结构，底部设置可调式支撑脚座，可适配车间不同平整度的地面安装需求，整体安装边界紧凑，可直接对接现有瓶装输送线的出料端，无需对原有生产线布局做大幅改造，适配多数中小型饮品生产车间的场地空间条件。设备核心功能单元包含两组平行布置的输送机构、一套可横向与纵向移动的夹持头总成，其中输送机构分别承担待装箱空瓶的进料输送、以及装好瓶的转运箱出料输送，移动夹持头负责在两个输送位之间完成瓶组的抓取、移位、下放动作。夹持头的开合动作由独立气动系统驱动，夹持端配置柔性缓冲接触件，可在夹紧玻璃瓶身的同时避免刚性接触造成的瓶身碎裂或表面划痕，夹持力度可根据瓶型规格做对应调整，适配不同容量、不同瓶径的玻璃瓶装产品。夹持头的水平移位与垂直升降动作由电气驱动系统完成，运行路径经过精准规划，可在保证移载速度的同时避免运行过程中瓶组晃动脱落。设备搭载带人机交互界面的PLC控制系统，可实现全流程的自动化运行控制，操作人员可通过交互界面调整夹持数量、移载速度、装箱节拍等参数，适配不同生产速度的生产线匹配需求，同时系统自带运行状态监测、异常停机报警功能，当出现瓶位错位、夹持不到位、箱位偏移等异常情况时可自动停机并提示故障点位，降低设备运维难度。整体框架采用工业型材搭建，外围配置透明防护围挡，既可以观察设备内部运行状态，也可以避免人员误触运动部件造成安全隐患，电气控制单元独立布置在设备侧上方的柜体中，与作业区域做物理隔离，减少车间水汽、粉尘对电气元件的侵蚀，延长设备整体使用寿命。
