硬质合金直柄立铣刀三维结构设计

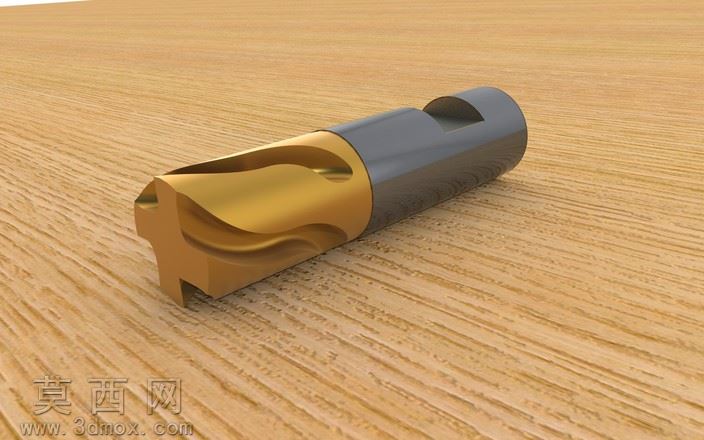

本模型为硬质合金直柄立铣刀的三维数字化设计成果，建模过程严格遵循金属切削刀具的实际生产参数与结构规范，完整还原了立铣刀各功能部位的几何特征与装配关系。建模阶段以回转体基础特征为核心，首先通过旋转凸台命令构建刀体与刀柄的整体基体轮廓，针对切削刃部分采用螺旋扫描切除方式精准生成排屑槽结构，严格控制螺旋角、刃带宽度、芯厚尺寸的参数精度，确保排屑槽的曲面过渡顺滑无棱角，还原实际刀具的排屑空间设计；刀头端齿部分通过多基准面草图绘制配合放样切除，精准呈现端刃的切削角度、刀尖圆角与后刀面结构，保证各切削刃的几何角度符合铣削加工的力学设计要求。刀柄部分还原了装夹定位的扁尾结构，通过拉伸切除生成标准装夹卡槽，确保刀柄与夹具装夹位的尺寸匹配度，刀体与硬质合金切削段的衔接位置做了平滑过渡的圆角处理，还原实际刀具的应力释放结构设计，避免应力集中导致的刀具断裂问题。材质与渲染阶段，针对切削段与刀柄部分分别赋予对应材质：硬质合金切削段采用镀钛金色金属材质，调整金属粗糙度、反射率参数模拟涂层硬质合金的哑光金属质感，还原涂层表面细微的颗粒纹理；刀柄部分采用发黑处理的合金钢材质，调整材质的漫反射与高光参数，呈现热处理后合金钢的深灰哑光金属质感，表面添加细微的磨削纹理还原实际刀具的加工痕迹。场景渲染采用木纹工作台作为承载面，调整环境光与补光角度，通过柔和的侧光突出刀具螺旋槽的曲面结构与刃口轮廓，阴影参数调整为软阴影增强模型的真实感，整体渲染效果清晰展现刀具各部位的结构细节与材质差异。设计过程中充分考量立铣刀的实际加工工况，所有结构尺寸均参考行业通用立铣刀标准参数，刃口的前角、后角、螺旋角均经过参数校验，确保模型结构符合真实刀具的切削性能要求，既可以作为数控加工教学的演示模型，也可用于刀具结构优化的仿真分析参考，完整呈现了立铣刀从刀头切削结构到刀柄装夹结构的全部设计细节，各特征之间的几何约束完整，无破面、重叠等建模缺陷，可直接用于装配验证、工程图导出等后续设计环节。
