通风管道用风量调节空气阻尼器结构

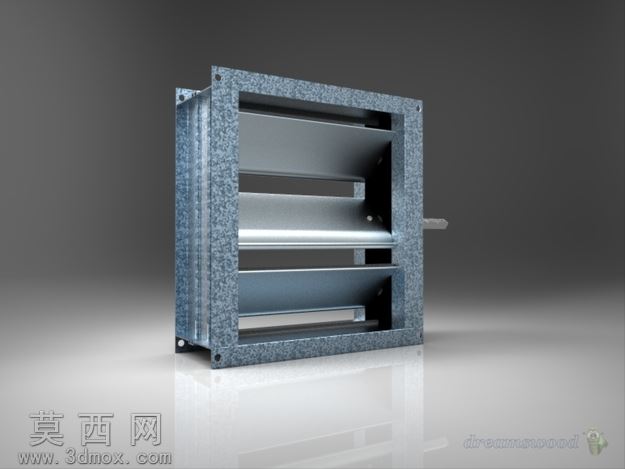

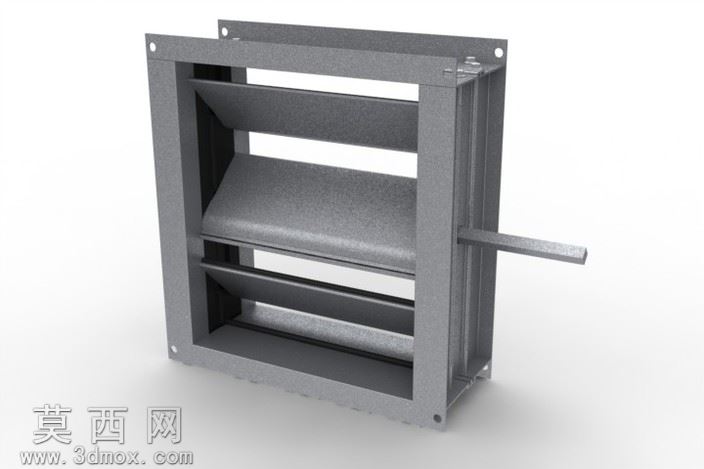

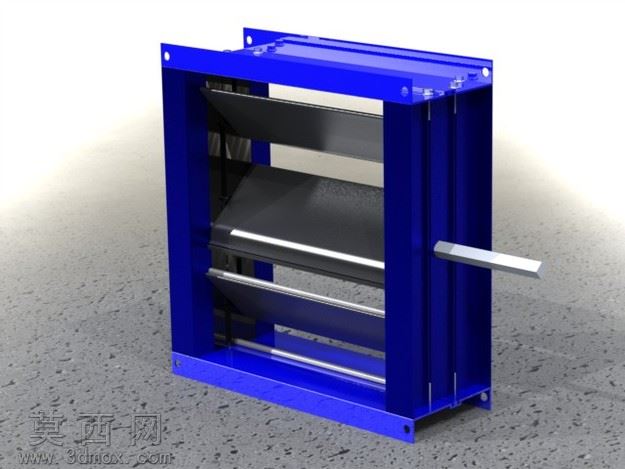

本空气阻尼器三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循钣金加工工艺逻辑，从外框基体的法兰安装边开始绘制，通过基体法兰、边线法兰、褶边等钣金特征完成外框的一体成型设计，外框四角预留的安装孔采用线性阵列特征批量生成，孔位间距匹配常规通风管道的法兰安装标准，确保模型可直接对接实际生产的下料工序。内部的多组弧形导流叶片采用曲面建模与实体加厚结合的方式构建，叶片的弧度经过流体力学适配设计，可在叶片转动过程中实现风道通流面积的线性调节，避免气流突变产生的风噪与振动，叶片与两侧框体的连接轴采用同轴心配合完成装配约束，每片叶片的转动角度范围设置为0到90度，可通过外部驱动杆实现同步联动，驱动杆与叶片的连接部位设计有防松卡扣结构，避免长期运行过程中连接松脱导致的调节失效。模型渲染阶段采用哑光喷塑金属材质，模拟实际通风设备常用的镀锌钢板喷塑表面质感，外框表面添加细微的颗粒质感还原真实喷涂工艺的纹理效果，叶片表面设置轻微的反光属性体现金属板材的平整特性，场景采用三点布光方案，主光源从模型斜上方45度投射，突出叶片的弧形曲面结构与外框的棱角特征，辅光源补亮模型底部的暗部区域，避免安装孔等细节部位出现死黑，背光源勾勒模型的外轮廓，增强整体的立体感与结构辨识度。设计过程中充分考虑部件的可装配性与可维护性，所有钣金件的折弯半径均设置为板材厚度的1.5倍，符合常规钣金折弯设备的加工参数，叶片与框体之间预留0.5毫米的装配间隙，既避免转动过程中出现卡滞，又能保证关闭状态下的密闭性能，驱动杆伸出端设计有扁位结构，方便外接执行器或者手动手柄进行风量调节，整体结构无冗余零件，所有部件均可通过常规钣金冲压、折弯、焊接工艺完成加工，模型的装配体采用自上而下的设计思路，所有零件的尺寸均与外框基体保持参数关联，修改外框的长宽尺寸即可快速适配不同规格的通风管道，大幅提升同系列产品的设计迭代效率。
