工业管路集成式循环泵撬装结构设计

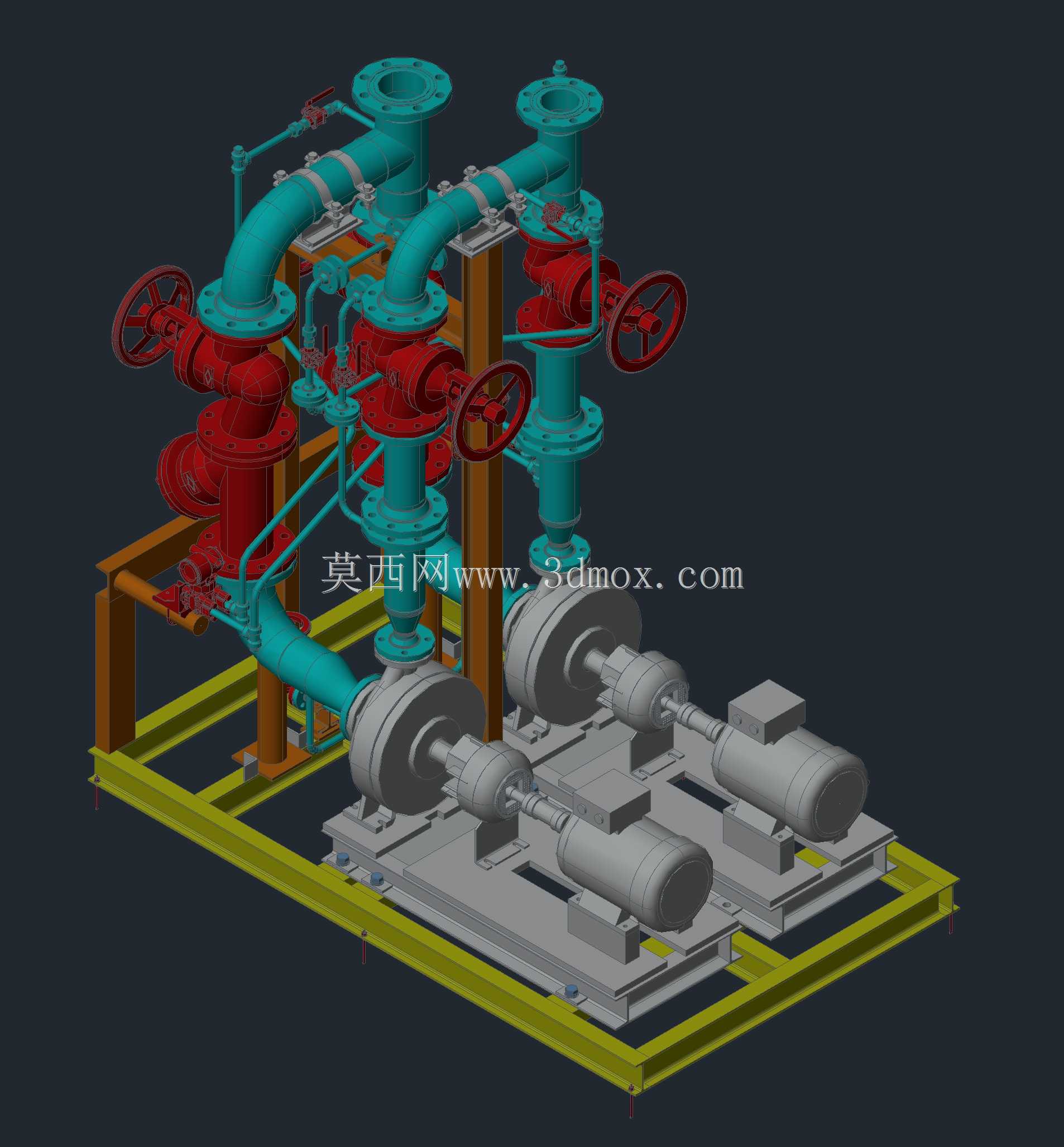

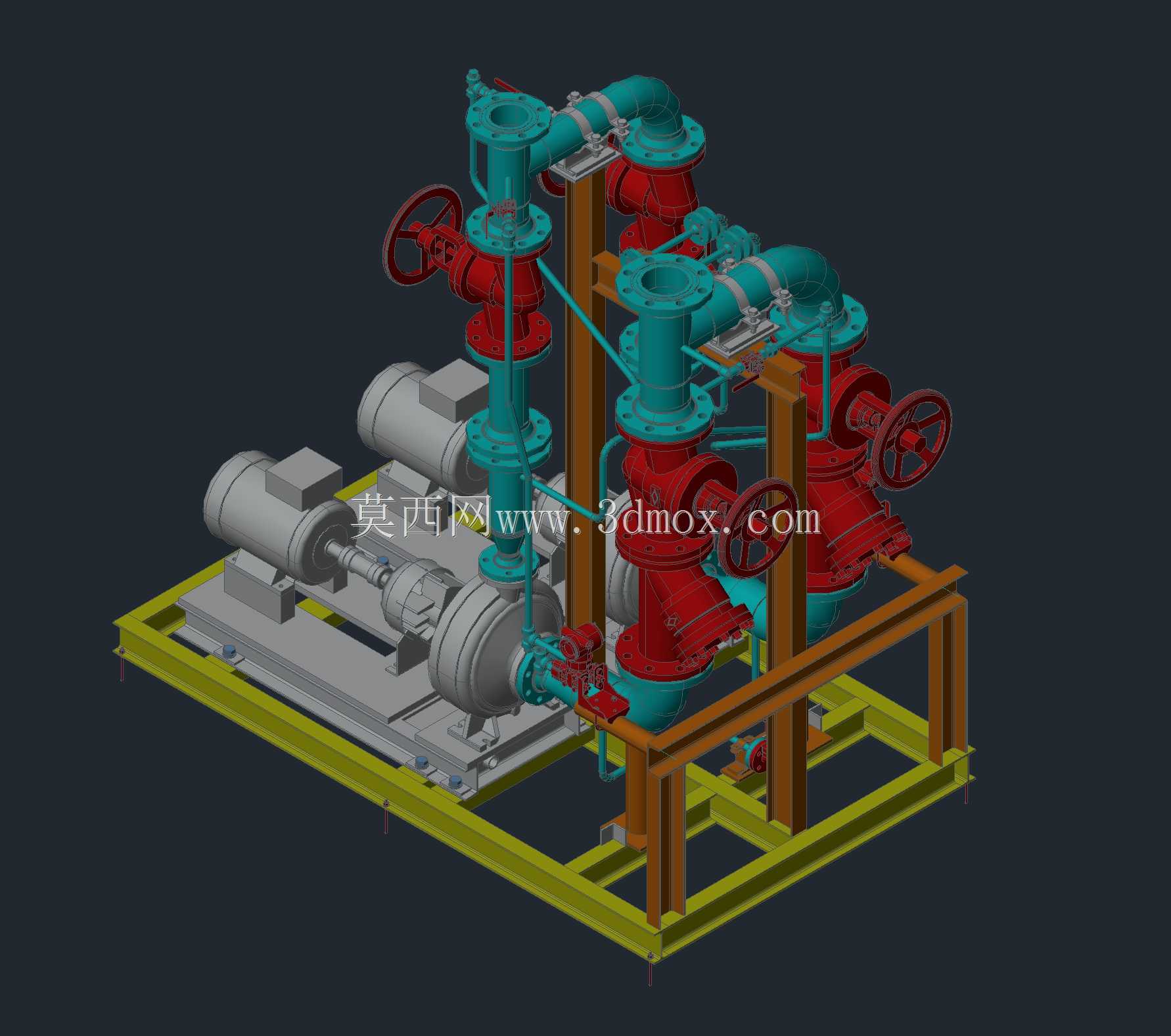

这套循环泵撬装结构主要面向工业流体循环输送场景设计，常见应用于暖通空调水循环系统、工业生产工艺介质循环回路、化工换热配套循环系统、冷却水循环管网等场景，可在工厂内完成全部组装调试后整体运输至现场，大幅缩减现场安装的施工周期与管路对接误差，降低现场施工的人力与时间成本。整套设备将两台卧式离心泵、配套控制阀门、连接管路、支撑机架集成在统一的底座框架上，整体结构紧凑，布局规整，所有部件的安装位置都经过排布优化，既预留了足够的操作检修空间，也尽可能压缩了整体占地尺寸，适配多数工业厂房内的设备安装空间要求。从功能设计来看，双泵配置可实现一用一备的运行模式，当单台泵出现故障需要检修时，可通过切换管路上的阀门启用备用泵，保障整个循环系统不会因为单台设备故障出现长时间停机，适配需要连续稳定运行的工业循环场景；管路上配置的带手轮截止阀可实现管路通断控制、流量调节功能，不同口径的弯管、法兰连接件均按照流体流向做了平顺衔接，尽可能降低管路内部的流体阻力，减少泵组运行过程中的扬程损耗，提升整体运行效率。设计过程中首先确定了泵组的运行参数匹配，根据循环系统常用的流量、扬程要求选定适配的卧式离心泵型号，再围绕泵体的进出口位置规划管路走向，避免管路出现急弯、变径突兀的问题，减少流体紊流带来的振动与噪音；支撑机架采用型钢焊接成型，底座框架做了加强筋设计，可承受泵组运行过程中的振动载荷，避免长期运行出现结构变形，机架上预留了泵体、阀门、管路的固定安装位，所有安装孔位都做了对位匹配，保证部件安装的同轴度要求，降低泵组运行时的偏心磨损。外形尺寸方面，整套撬装结构的长宽高边界充分考虑了常规工业厂房的通道运输要求，底座的安装孔位按照通用设备安装基础的尺寸规范设计，可直接适配多数现场的混凝土安装基础，不需要额外做大规模的基础改造；管路接口统一设置在撬装结构的外侧端面上，现场安装时仅需要对接外部循环管路的进出口法兰，完成电气接线即可投入使用，大幅降低现场安装的作业难度。整套结构的部件排布充分考虑了日常运维需求，阀门手轮的操作位置都预留了足够的操作空间，泵体的电机端、密封端都预留了检修拆卸空间，日常维护时不需要拆解整体结构即可完成易损件更换、填料调整等常规作业，有效降低后期运维的作业难度。
