工业管道配套双泵组输送系统设计

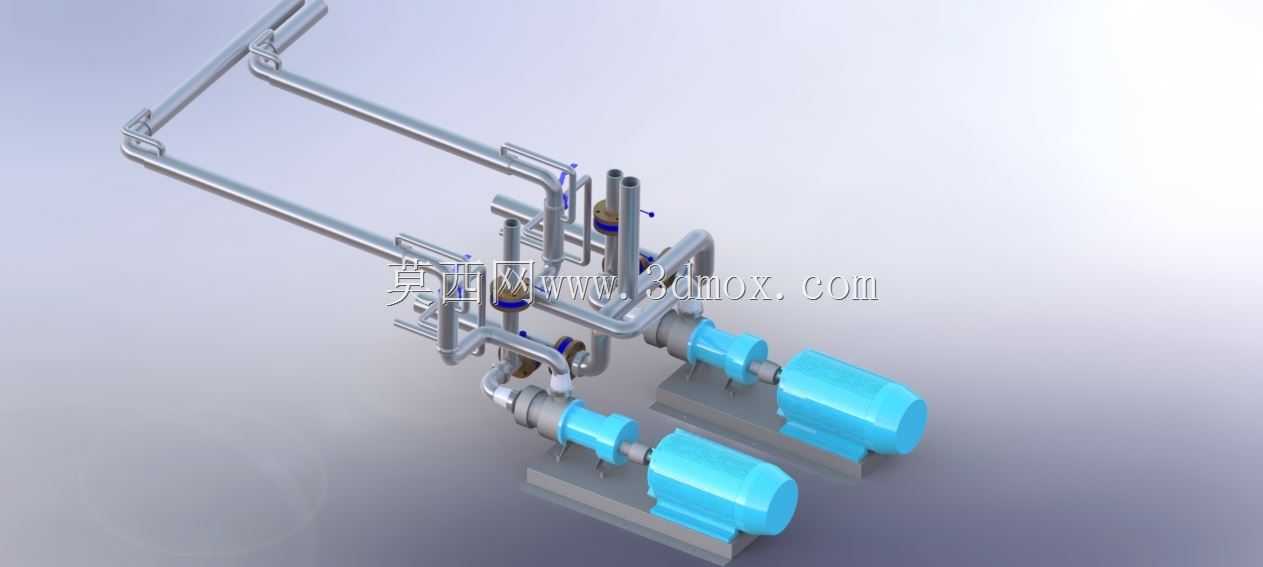

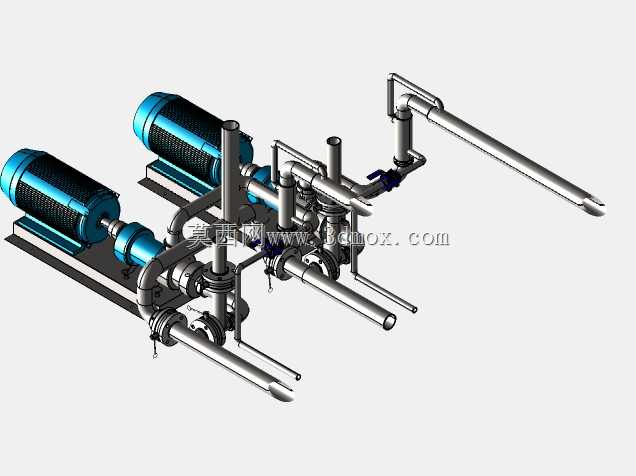

这套双泵并联的流体输送单元，主要面向中小型工业生产的流体循环、介质增压输送场景，常见于化工生产车间的工艺介质输送、暖通系统的冷热水循环、中小型水厂的供水增压以及生产设备的冷却循环供液环节，可稳定完成清洁低粘度流体的长距离、定压输送作业。整套系统采用一用一备或者双泵并联增容的运行逻辑，能够根据实际管路的流量、压力需求灵活切换运行模式，当单台泵运行即可满足工况需求时，备用泵可作为冗余备份，在主泵出现故障或者需要维护时快速切入，避免整条输送管线停摆影响生产节奏；当末端用液量大幅提升时，两台泵可同时启动，满足大流量输送的工况要求。从设计思路来看，整套管路布局充分考虑了现场安装的操作空间与维护便利性，泵体与驱动电机采用同轴直联的安装方式，大幅缩减了整套单元的占地长度，进出口管路通过弯头、三通的合理排布，既保证了流体在管路内的流态平稳，避免急弯造成的局部阻力过大、气蚀风险升高的问题，也预留了阀门、仪表的安装位置，方便后期加装压力检测、流量控制以及检修截断的相关配件。泵组的安装底座采用一体化厚重承台设计，能够有效吸收电机与泵体运行时产生的振动，降低运行过程中的噪音传递，同时承台预留了标准的地脚螺栓安装孔位，可直接固定在混凝土基础或者钢制安装机架上，安装边界清晰，进出口管路的对接法兰采用标准通用规格，能够快速和现场的主输送管线完成对接，不需要额外做非标转接加工。整套系统的管路走向排布规整，所有支撑点位的设置都避开了泵体的检修操作区域，后期更换机械密封、轴承等易损件时不需要大范围拆解管路，能够大幅缩短日常维护的作业时长，降低运维的人力成本。
