液压驱动小型工业绞盘结构设计

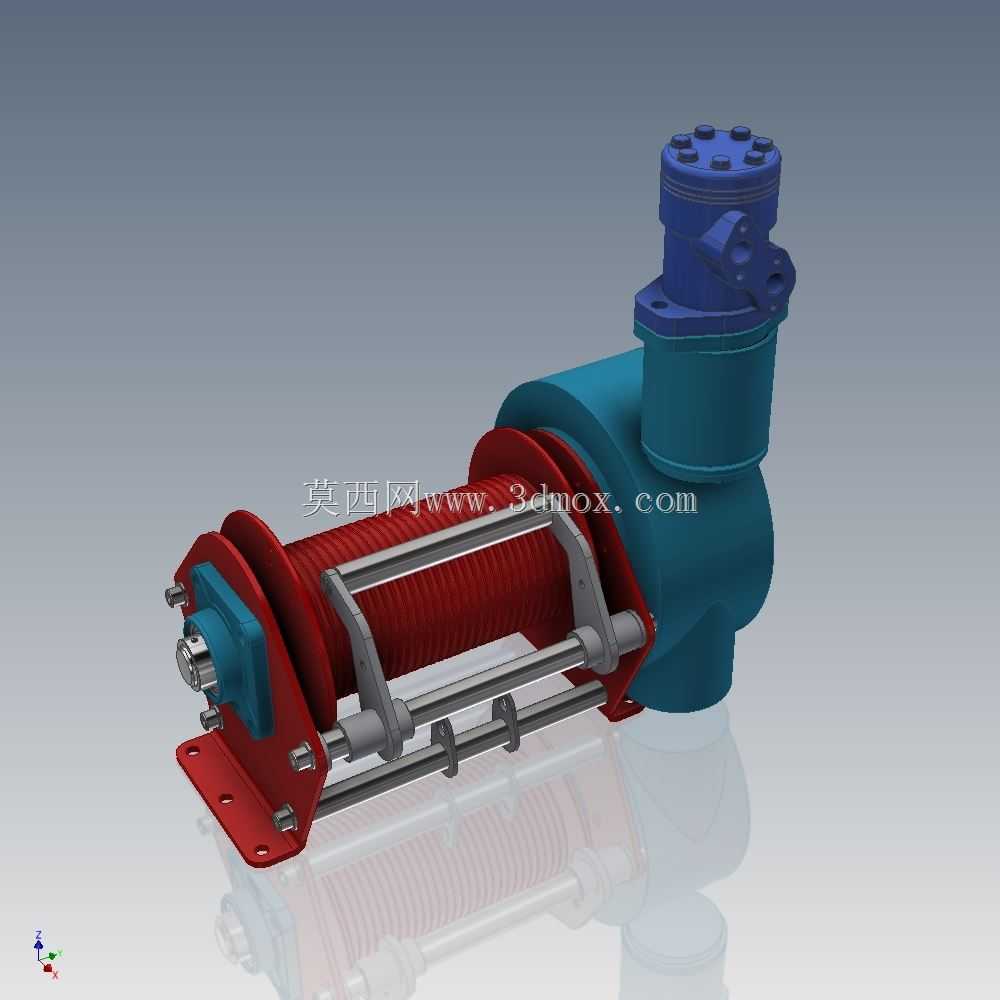

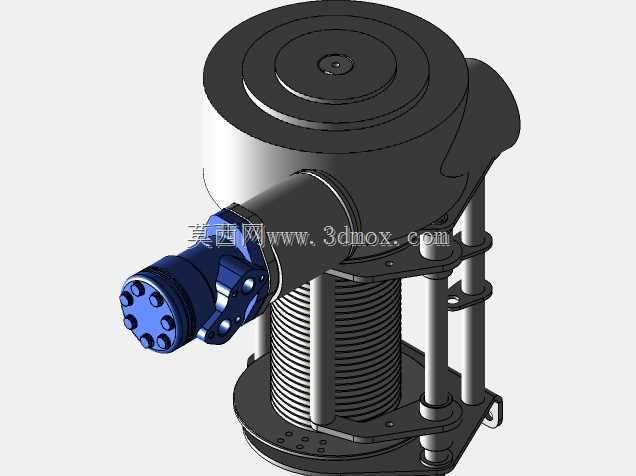

这款液压驱动绞盘主要面向小型起重牵引作业场景，可适配于工程作业车辆、野外抢险设备、小型起重工装、林业集材作业、船舶甲板系泊等多类工况，核心用途是完成重载绳索的收放作业，实现重物的牵引、起吊、拖拽与固定，相比电动绞盘具备更强的过载耐受能力，可在无稳定电力供应的野外、潮湿、多粉尘的复杂作业环境下稳定运行，适配液压系统供油的移动作业装备搭载使用。从功能特性来看，该绞盘采用摆线液压马达直接驱动减速结构的布局，省去了额外的传动连接部件，动力传递路径短、传动效率高，输出扭矩充足，可满足数吨级的牵引载荷需求；卷筒部分采用带绳槽的筒体设计，可引导绳索有序排布，避免绳索乱绳、咬绳问题，延长绳索使用寿命；两侧设置的导向压辊结构可在绳索偏角范围内始终压紧绳层，保证收绳过程中绳层排列整齐，即使在带载收放工况下也不会出现绳索脱槽、乱卷的问题；底座采用带安装孔的一体式支座结构，安装固定便捷，可通过螺栓直接固定在设备搭载平台上，结构刚性充足，可承受满载牵引时的冲击载荷。从设计思路来看，整体采用集成化布局，将液压马达、减速腔体、卷筒、导向架、安装支座整合为紧凑的整体结构，在保证输出扭矩与容绳量的前提下尽可能压缩整体体积，减小安装占用空间，适配各类小型移动设备的有限安装空间；结构上采用模块化拆分设计，马达、卷筒、导向组件均可单独拆卸维护，日常检修时无需拆解整个设备，可快速更换密封件、易损轴承等部件，降低后期维护成本；外露的紧固件均采用标准件选型，通用化程度高，备件采购便捷。从安装边界来看，该绞盘整体采用卧式安装布局，安装底座的四个固定孔位呈矩形分布，安装时需保证搭载平台的安装面平面度满足要求，避免底座受迫变形影响内部传动件的啮合精度；卷筒轴线与牵引绳索的出绳方向需保持垂直，允许绳索在导向架允许的偏角范围内作业，避免超出偏角导致绳索磨损加剧；液压油口的连接需预留足够的管路安装空间，避免管路与运动部件发生干涉，设备周边需预留一定的操作与维护空间，方便日常检查绳索状态、紧固件松紧度以及液压密封的渗漏情况。整体结构经过载荷校核，核心承载部件均满足满载工况下的强度与刚度要求，运行过程中振动小、噪音低，制动响应迅速，可在带载状态下实现可靠锁止，避免重物溜滑引发安全风险。
