一吨级手动链式起重葫芦结构设计

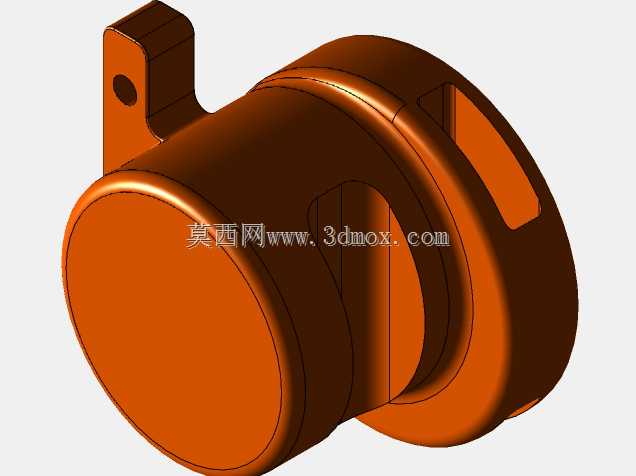

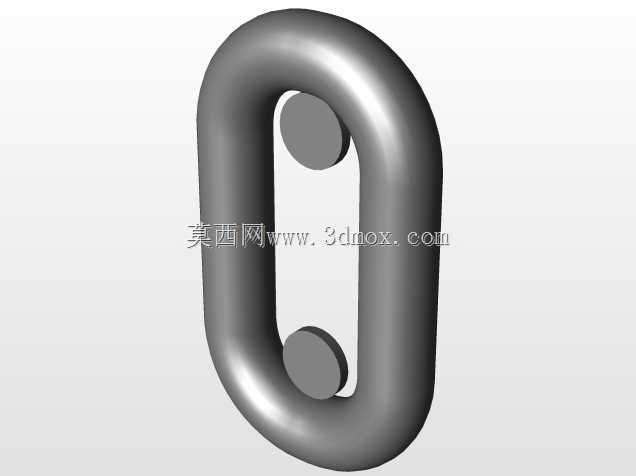

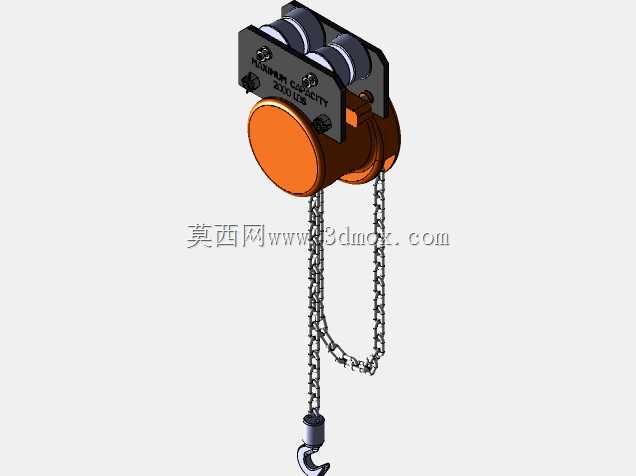

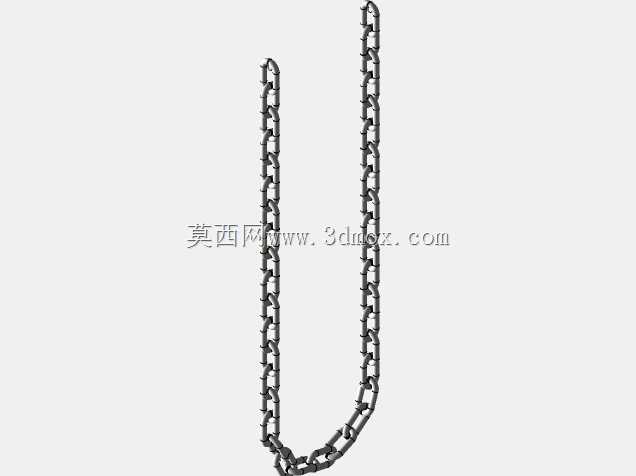

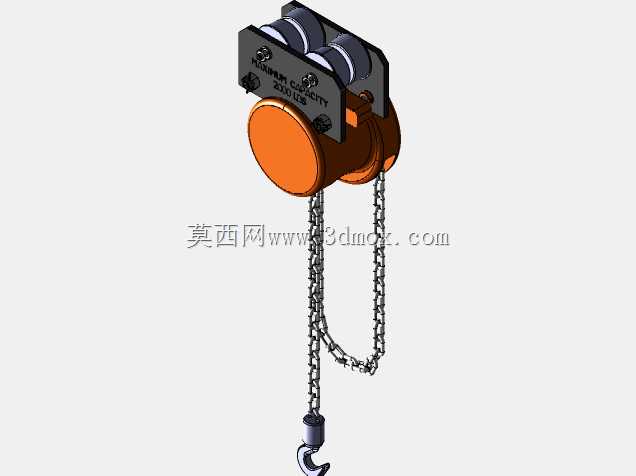

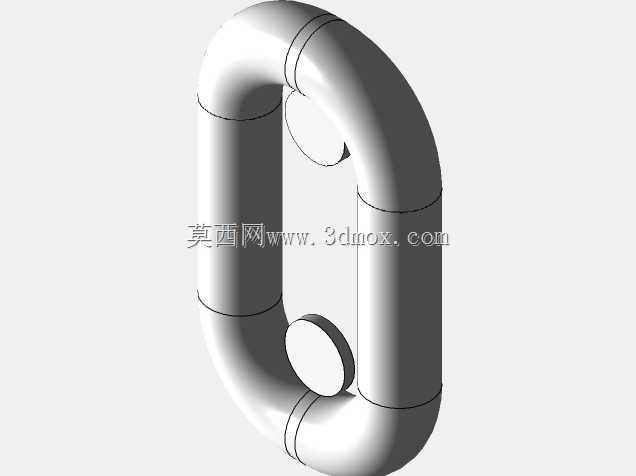

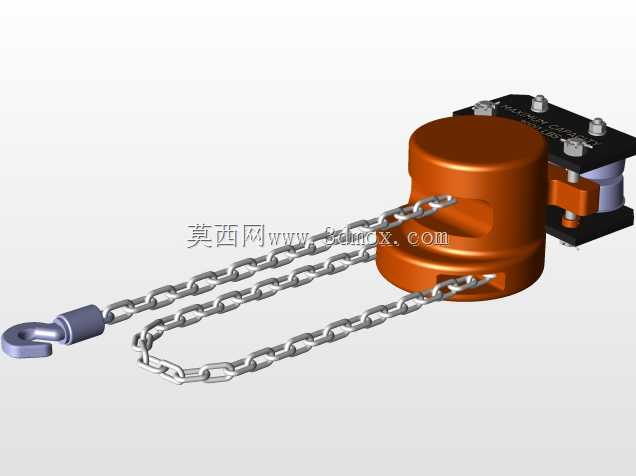

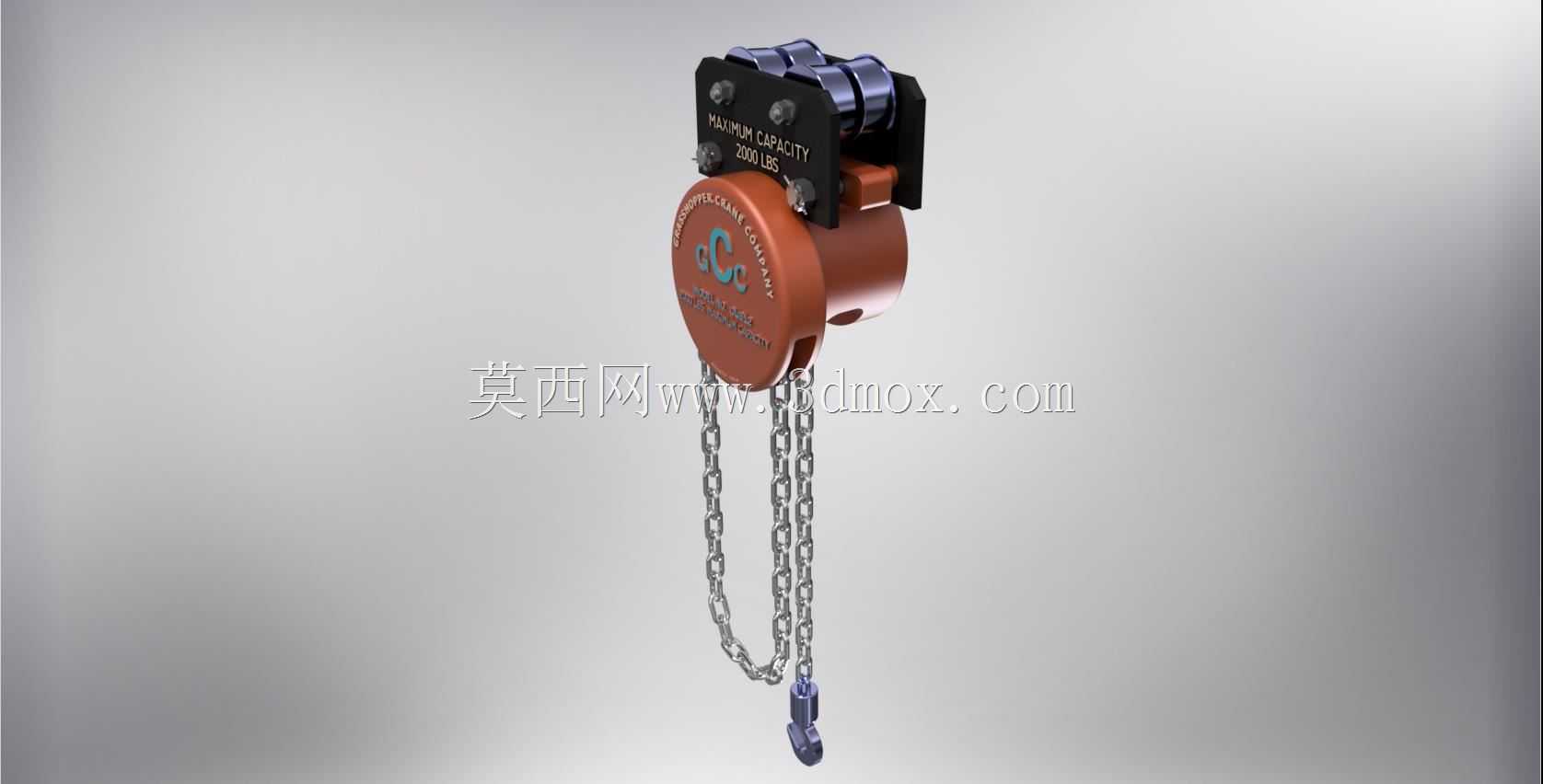

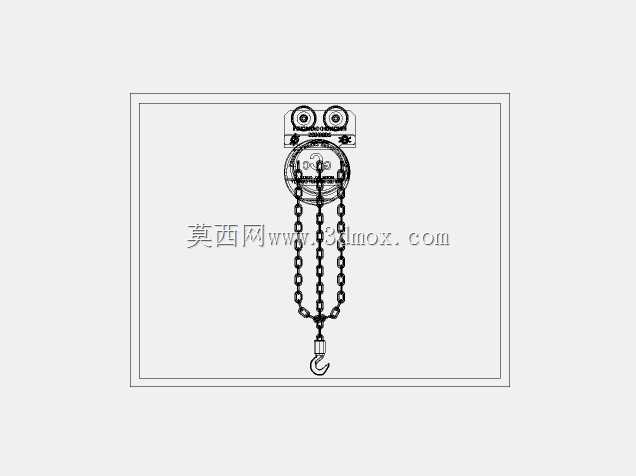

这款手动链式起重设备主要面向无外接动力源的零散吊装作业场景，常见于小型机修车间设备移位、仓储库房重物堆垛、户外管线安装临时吊装、小型加工车间工件上下料等作业环境，尤其适合作业空间狭窄、供电条件受限的工况，能够在不依赖电力、液压动力源的前提下，依靠人力操作完成额定载荷内的重物垂直起吊与短距离位置调整，是轻载吊装作业中普及率极高的手动起重器具。该设备额定承载为一吨，整体采用紧凑的同轴布局设计，上半部分为集成式悬挂连接结构，可直接适配常规工字钢轨道或固定吊点，下半部分为链轮传动主体与承重吊钩，双链承重结构能够将载荷均匀分配到两侧链条上，避免单链受力偏载引发的安全隐患，起重链条采用高强度合金钢结构，链节间配合顺滑，拉动时无卡滞感，手动拉链与承重链轮组通过减速传动结构连接，操作人员仅需施加较小的拉力即可驱动承重链轮转动，带动重物平稳升降，设备内置的止逆棘爪结构能够在操作人员松开拉链时自动锁止链轮，防止重物意外下坠，保障作业过程的安全性。在设计思路上，这款设备优先兼顾了便携性与结构强度，整体外壳采用高强度铸钢材质一体成型，既能够为内部传动齿轮提供可靠的防护，避免作业现场的粉尘、碎屑进入传动结构影响使用寿命，又尽可能压缩了设备的整体体积，外壳边缘做了圆弧过渡处理，没有尖锐外凸结构，避免在狭窄空间作业时剐蹭操作人员或周边工件。设备的悬挂端采用可开合的吊夹结构，能够快速卡装在不同规格的工字钢轨道上，无需额外的安装固定件，拆卸转移都十分便捷，下部承重吊钩带有防脱卡扣结构，能够避免吊装过程中吊索从吊钩内滑脱。从安装边界来看，设备整体竖向尺寸紧凑，悬挂后吊钩最低位置与吊点的距离预留了足够的起重行程，能够适配多数常规厂房层高下的吊装需求，横向宽度控制在较小范围内，即使在排布密集的设备间隙中也能顺利完成吊装作业，不会因为设备体积过大无法进入作业点位。设备的传动结构全部密封在主体外壳内部，日常使用仅需定期对链条与传动部位加注润滑脂即可维护，不需要复杂的拆解保养，能够适应车间、仓库、户外工地等多种复杂作业环境，在轻载频繁吊装的场景下，相比电动起重设备具备更高的灵活性与更低的使用成本，不会因为供电故障、线路损坏影响作业进度，同时整体自重较轻，单人即可完成设备的转移与安装，非常适合零散、临时的起重吊装作业需求。
