聚氨酯螺旋软管缠绕加工专用设备结构

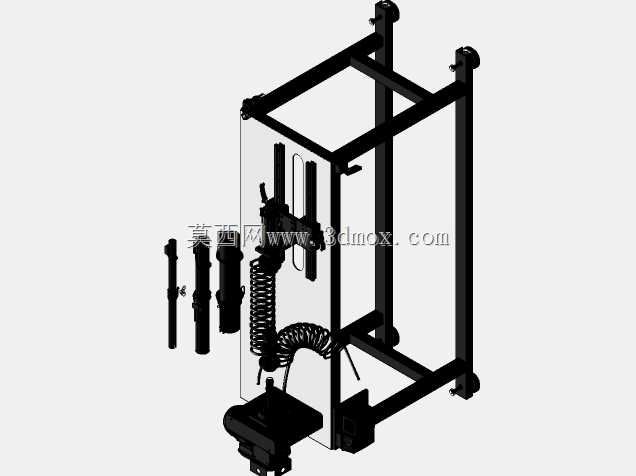

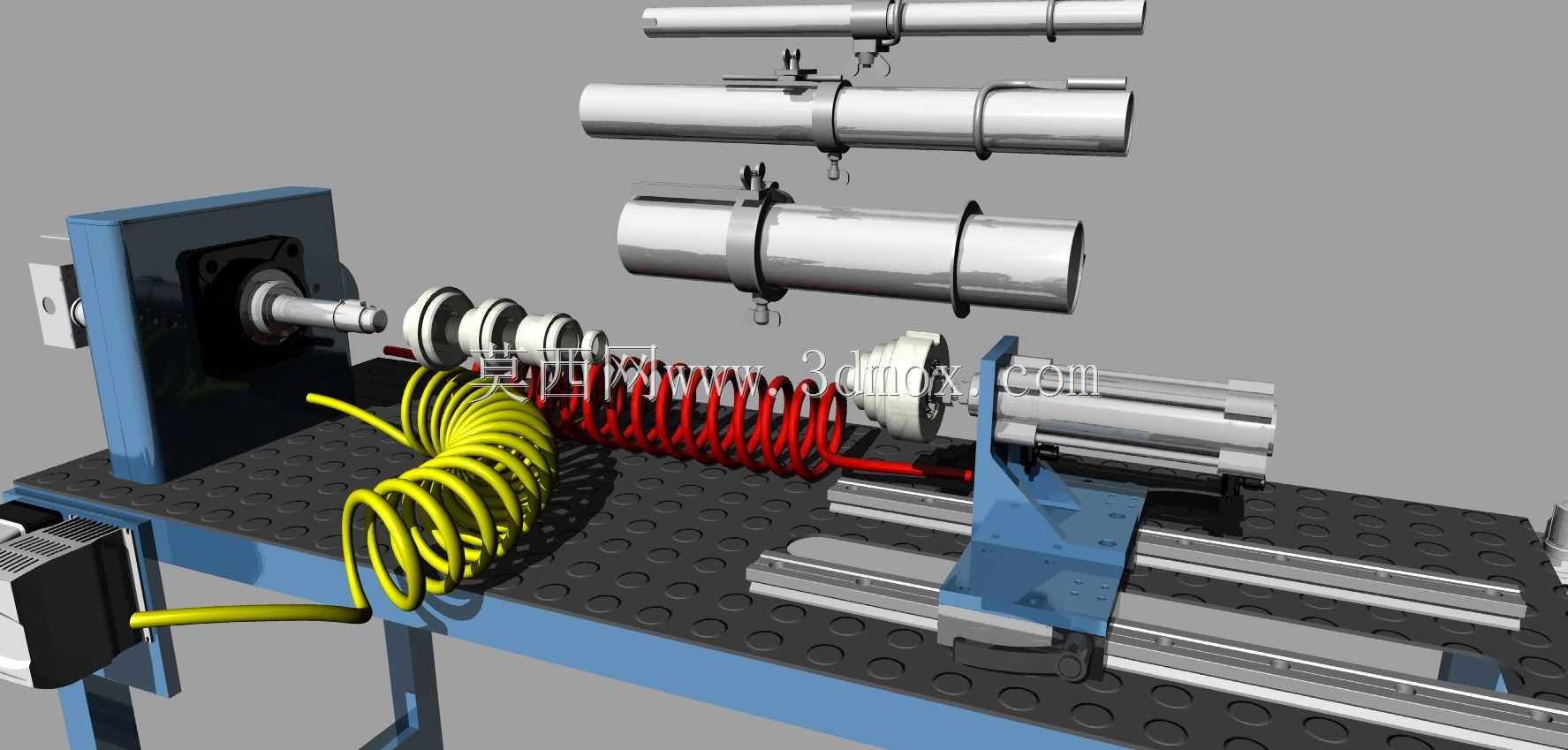

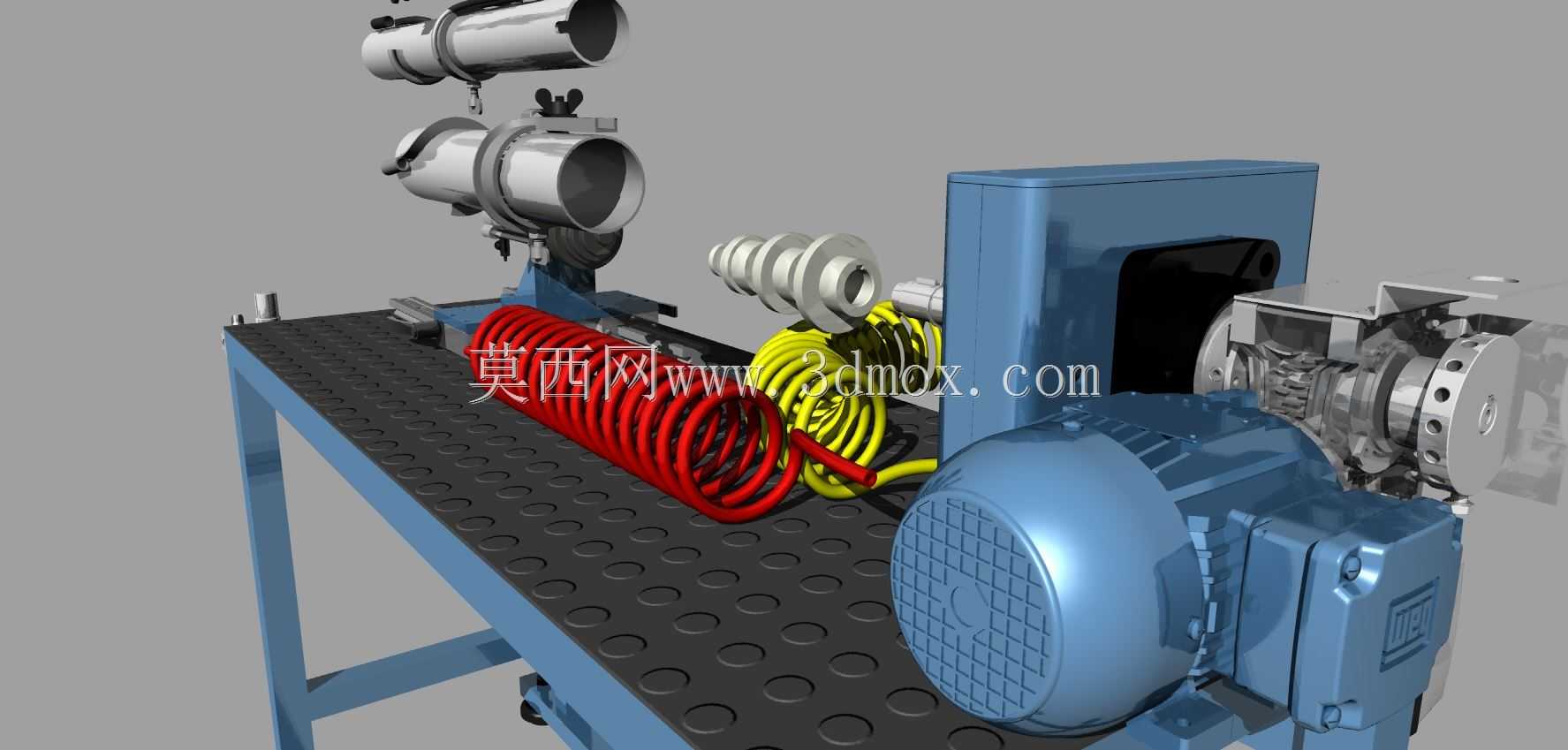

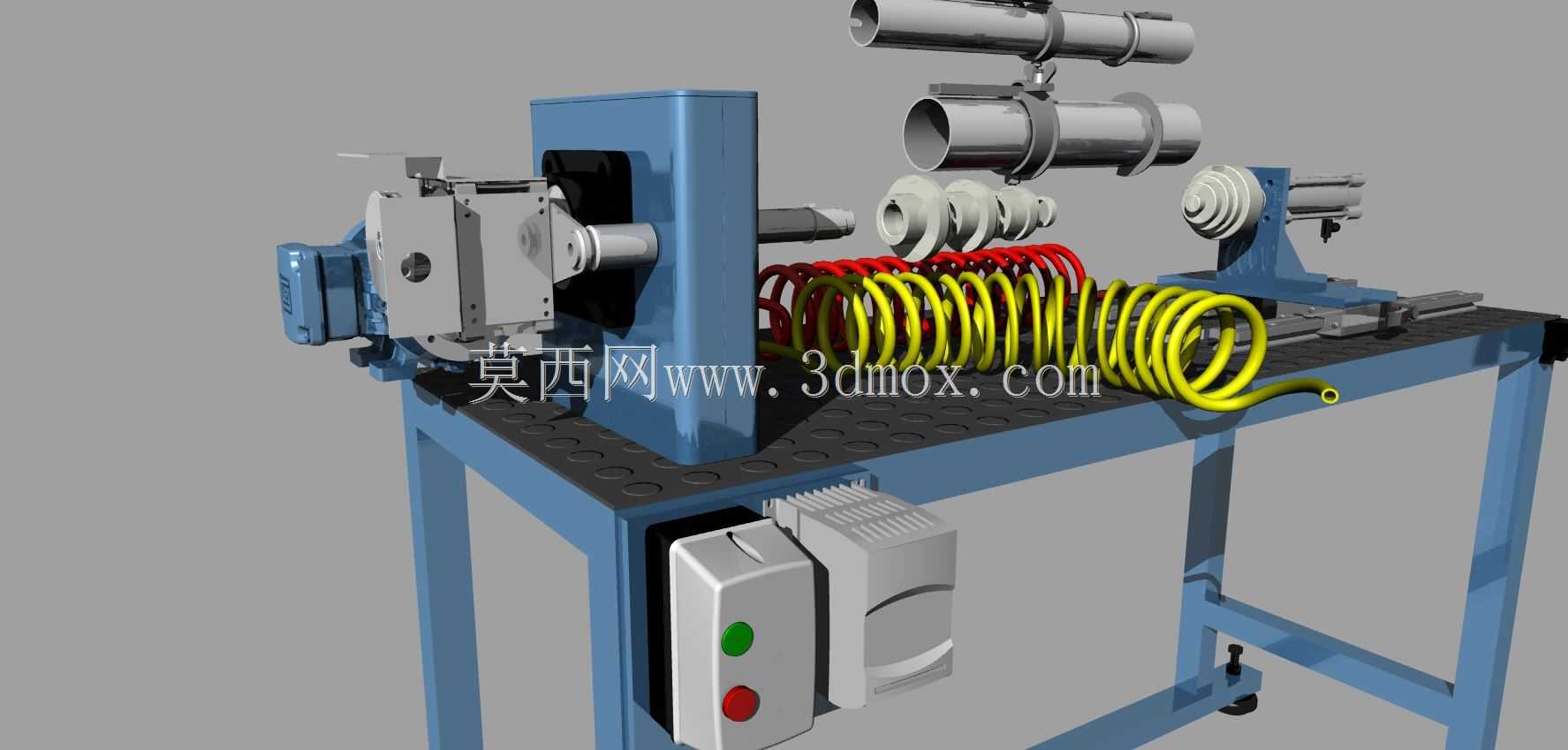

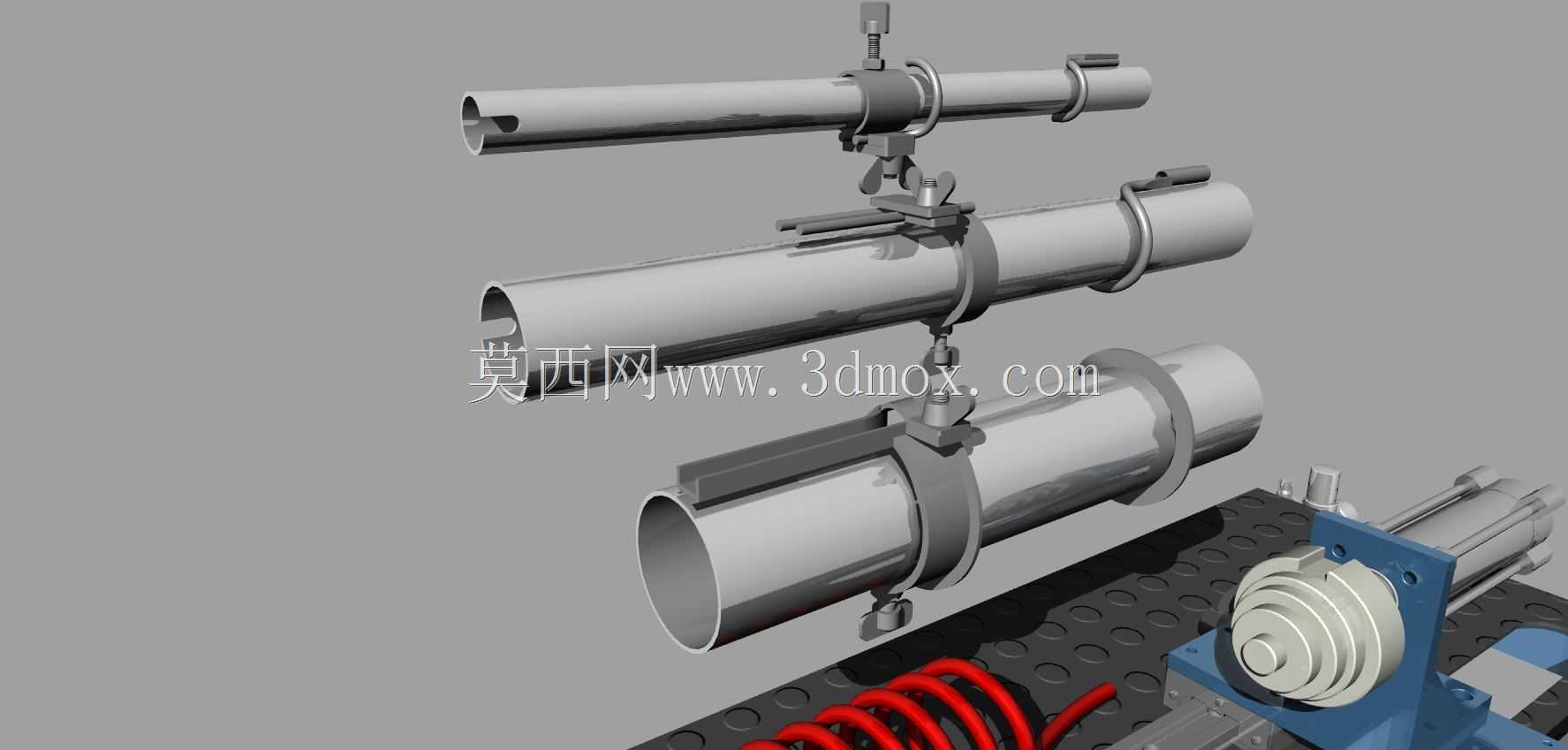

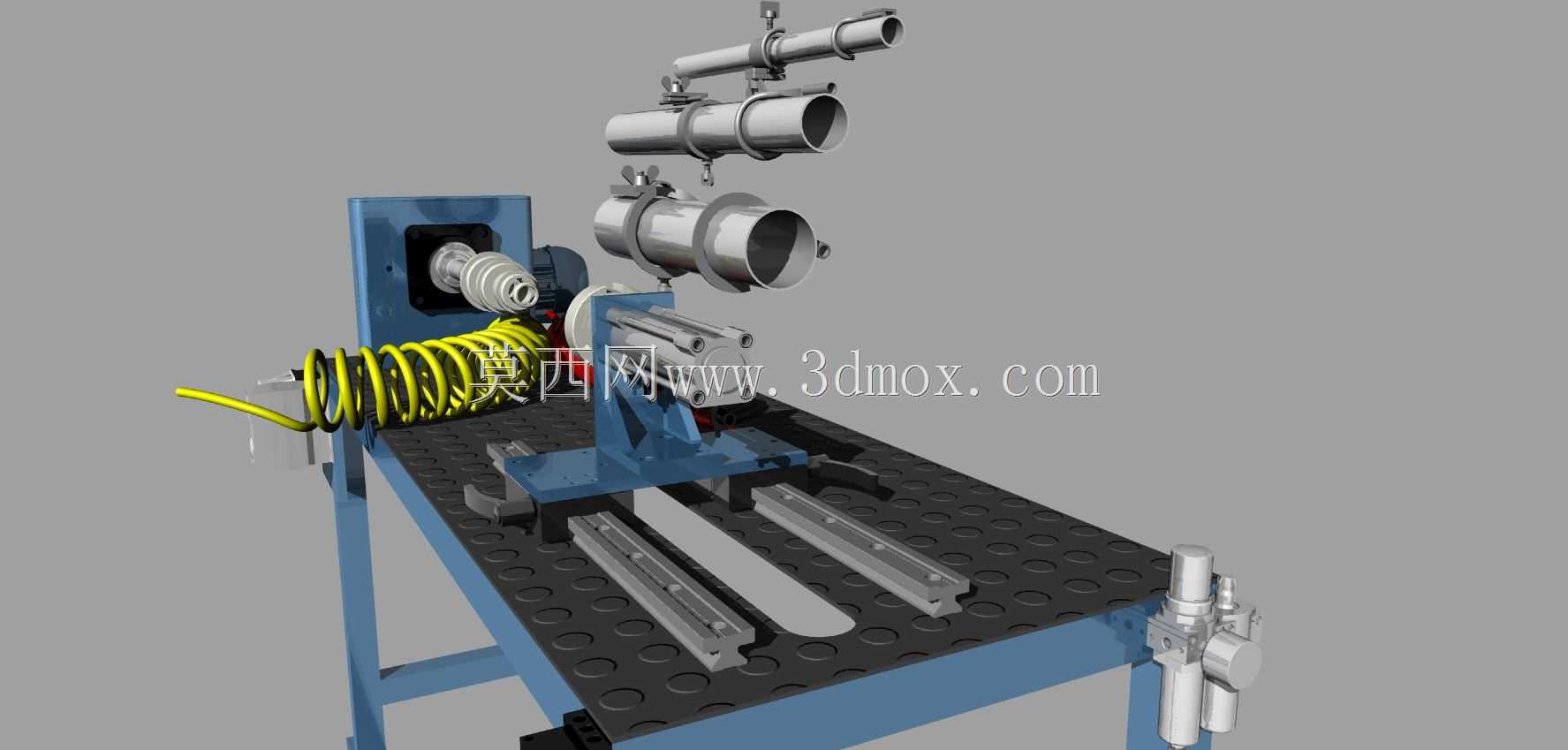

该设备主要应用于气动管路配套加工领域，针对聚氨酯材质的气动软管完成螺旋定型缠绕工序，这类螺旋软管广泛用于自动化生产线气动回路、工业机器人末端气路连接、汽修气动工具供气管路等场景，相比直型软管，螺旋成型的管路可在有限空间内实现大行程伸缩，避免管路拖拽剐蹭、弯折堵气的问题，是气动系统配套管路加工的核心专用工装。设备整体采用台式安装布局，主体安装在带定位孔阵列的重型工作台上，工作台面的多孔阵列可兼容不同规格缠绕工装的快速装夹定位，无需额外打孔即可调整各功能模块的安装位置，适配不同管径、不同螺旋圈径、不同成型长度的聚氨酯软管加工需求。设备的核心功能模块分为主轴夹持端、尾座顶紧机构、缠绕成型导轨组件、定型辅具挂载位四个部分：主轴夹持端采用带径向锁紧的卡盘结构，可固定缠绕芯轴的一端，带动芯轴做定速旋转运动，卡盘后端连接传动箱体，可保证旋转过程的同轴度，避免芯轴甩动导致软管缠绕螺距不均；尾座顶紧机构安装在直线导轨上，可沿工作台长度方向滑动调整位置，适配不同长度的缠绕芯轴，顶紧端采用活顶尖结构，随主轴同步转动的同时提供轴向顶紧力，防止芯轴在缠绕受力过程中出现窜动偏移；缠绕成型导轨组件搭载可滑动的导向座，导向座上开有与软管外径匹配的导向孔，软管穿过导向孔后沿芯轴轴向排布，主轴旋转时导向座沿导轨按设定螺距匀速进给，即可将软管均匀缠绕在芯轴表面，完成螺旋形状的预成型；设备上方预留的多组挂装位可挂载定型后的带芯轴软管组件，方便后续加热定型工序的临时周转存放，黄色的成品螺旋软管展示了该设备加工完成的管路形态，红色的螺旋弹簧为缠绕过程中的张力补偿部件，可保证软管缠绕时的张紧力一致，避免成型后螺旋圈松散回弹。设计过程中重点考虑了聚氨酯软管的材料特性，这类材料常温下具备较好的弹性，缠绕时需要稳定的张紧力与均匀的螺距控制，因此导向座的进给传动采用高精度丝杆结构，可根据软管管径调整进给速度，保证每一圈软管的间距一致；设备的安装边界充分考虑了车间常规工作台的摆放尺寸，整体宽度不超过常规钳工台的深度，长度方向可根据加工软管的最大长度调整尾座行程，最小可加工长度半米、最大可加工长度两米的螺旋软管，夹持端的卡盘可适配直径10mm到30mm的缠绕芯轴，覆盖市面上绝大多数常规规格气动螺旋软管的加工需求，各模块之间无干涉区域，操作人员可在设备正面完成上下料、参数调整、成品拆卸的全部操作，无需绕转到设备侧面，符合人体工学的操作布局。
