双环铰接式工业连接构件结构设计

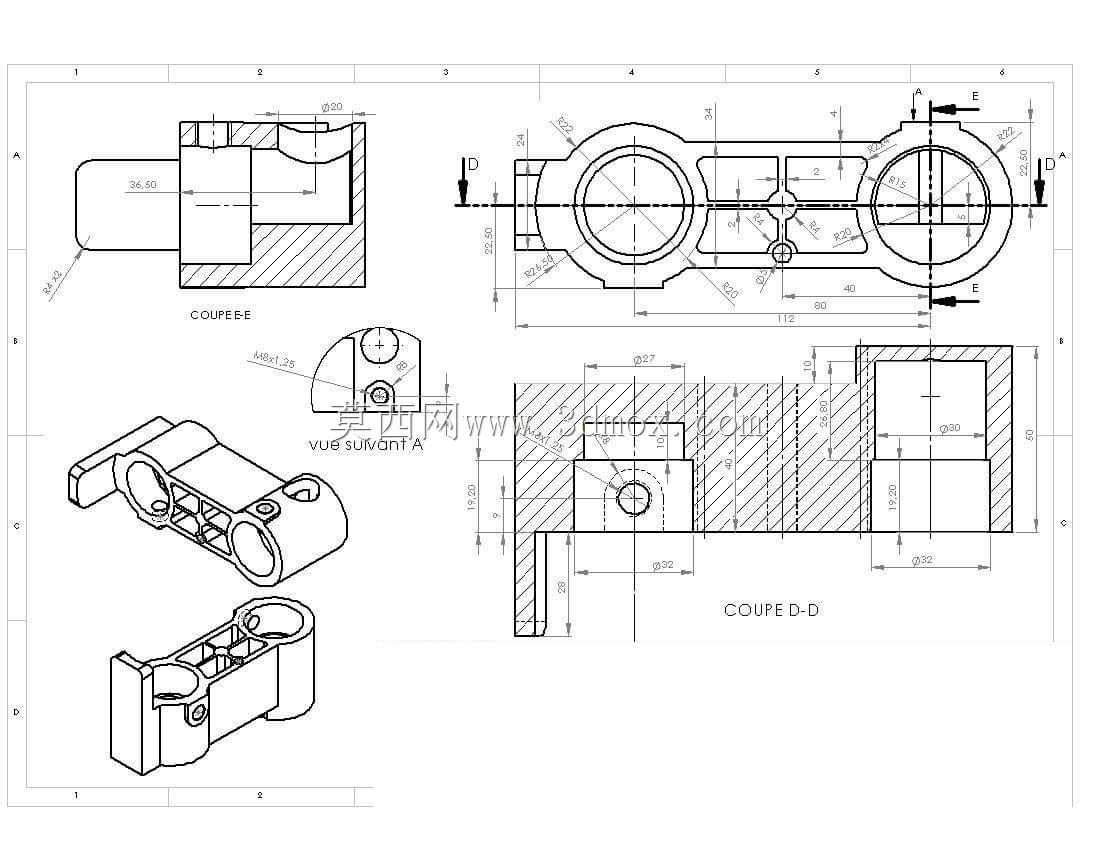

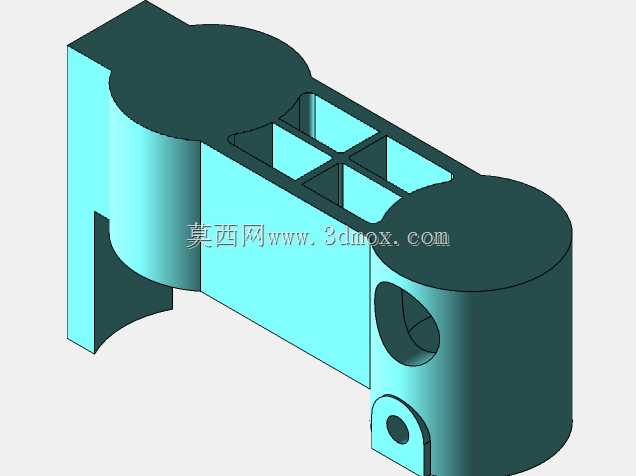

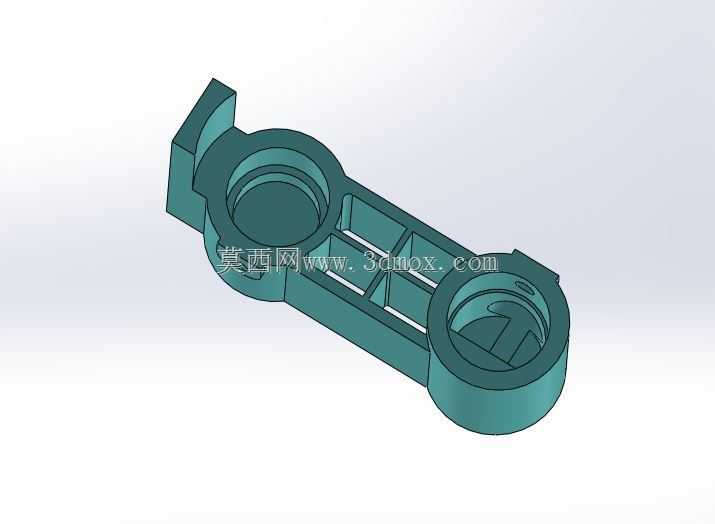

该双环铰接式连接构件是工业传动与支撑系统中常用的力传递部件，主要应用于重载机械设备的连杆传动机构、工程机械的动臂连接节点、输送设备的张紧调节结构以及自动化生产线的摆臂铰接部位，能够在复杂交变载荷工况下实现两个运动部件之间的可靠铰接，同时传递径向载荷与一定范围内的轴向载荷，补偿部件运行过程中产生的微小位移偏差，避免刚性连接带来的应力集中问题。从实际用途来看，这类构件常作为传动链路中的中间铰接点，一端连接固定支撑座，另一端连接往复运动的执行部件，在设备启停、负载波动、运动换向的过程中，通过自身双环同轴的铰接结构分散应力，减少连接部位的磨损，延长整套传动机构的维护周期。从功能特性上看，该构件采用双环形铰接端搭配中间加强筋连接的结构形式，两个铰接孔分别适配不同直径的铰接销轴，可满足不同载荷等级的连接需求；中间连接臂采用变截面设计，在应力集中的孔位周边做了加厚处理，臂身部位通过合理的材料去除实现轻量化，同时在臂身内部设置交叉加强筋，在不增加整体重量的前提下大幅提升构件的抗扭、抗弯性能，避免重载下出现结构变形。设计过程中，首先根据应用场景的额定载荷、摆角范围、运动频率确定铰接孔的中心距与孔径尺寸，通过力学仿真校核孔位周边的接触应力，确保销轴与孔壁的接触压强处于材料许用范围内；其次针对构件运行过程中的受力方向，优化中间连接臂的截面形状，将材料更多分布在受力方向的中性层外侧，提升结构的承载效率；同时在铰接孔的端面设计了销轴定位台阶与密封槽位，可配套安装防尘密封圈与轴向定位卡簧，避免运行过程中粉尘、碎屑进入铰接摩擦面，降低销轴与孔位的磨损速度。外形尺寸方面，该构件两个铰接孔的中心距严格匹配配套设备的安装行程要求，铰接孔的内径公差采用基孔制过渡配合，保证与销轴的装配精度，构件整体的外轮廓尺寸充分考虑安装空间边界，最大外圆直径、臂身厚度、端部凸台高度均适配周边部件的运动间隙，安装时无需对周边结构做额外修改，可直接替换同规格的老旧铰接构件，铰接孔两端的安装平面做了铣平处理，保证与配套压盖的贴合度，避免装配后出现轴向窜动。
