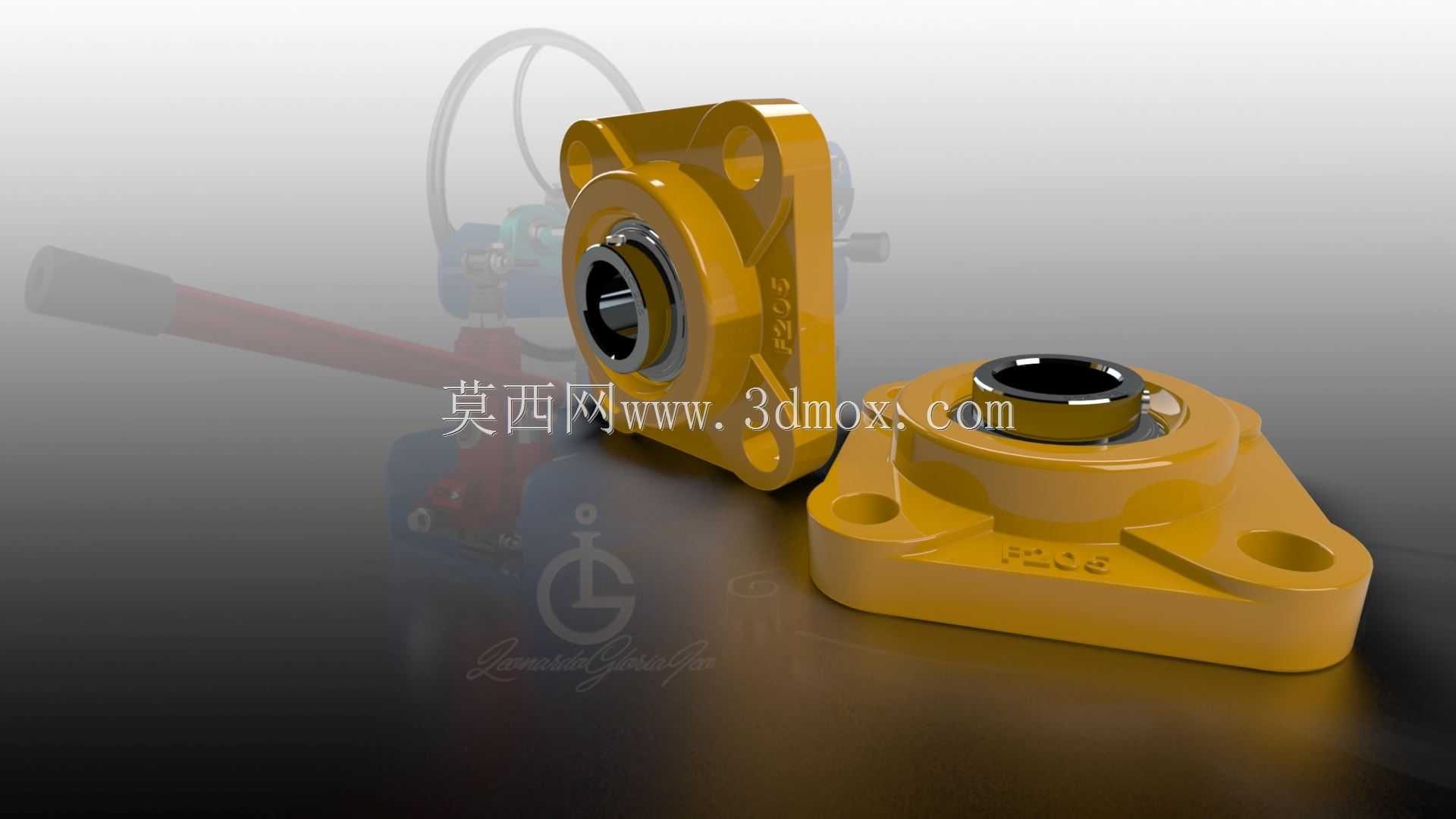

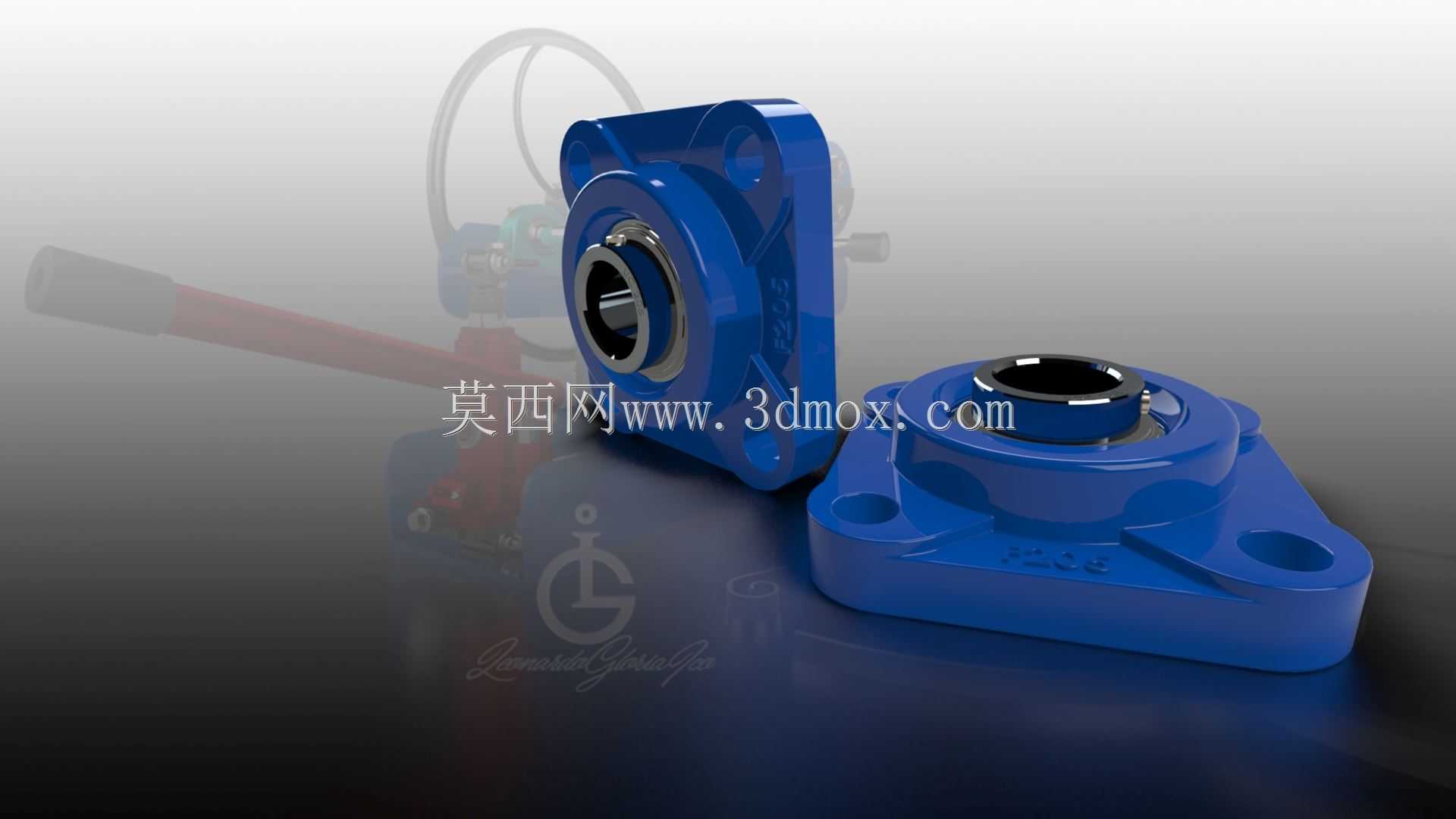

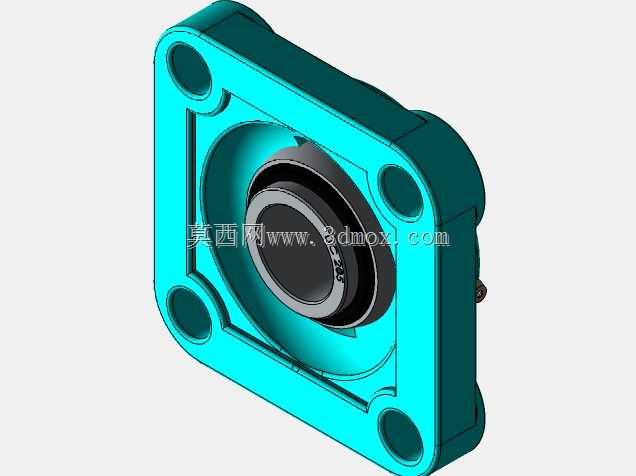

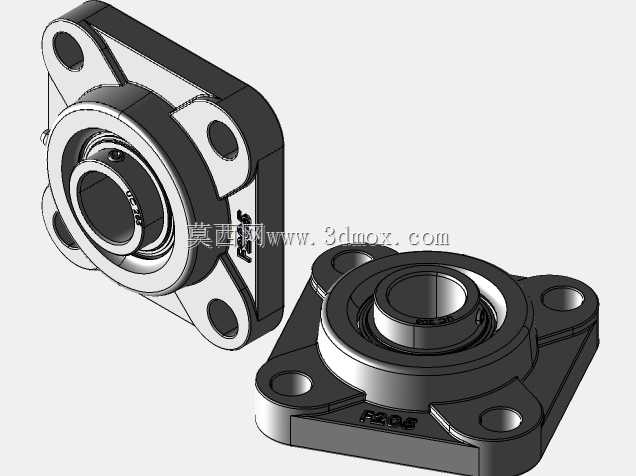

F205菱形带座外球面轴台支撑结构

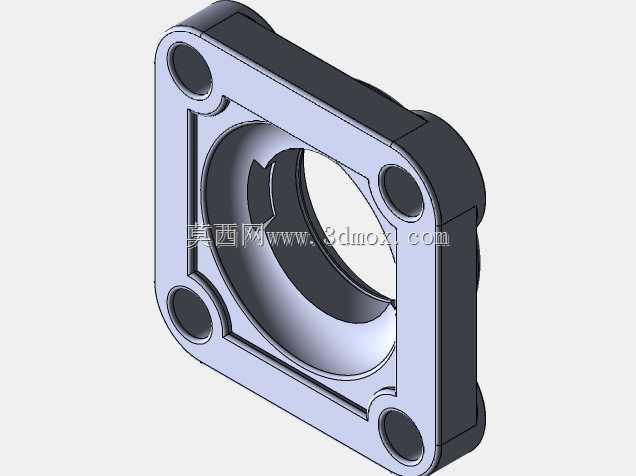

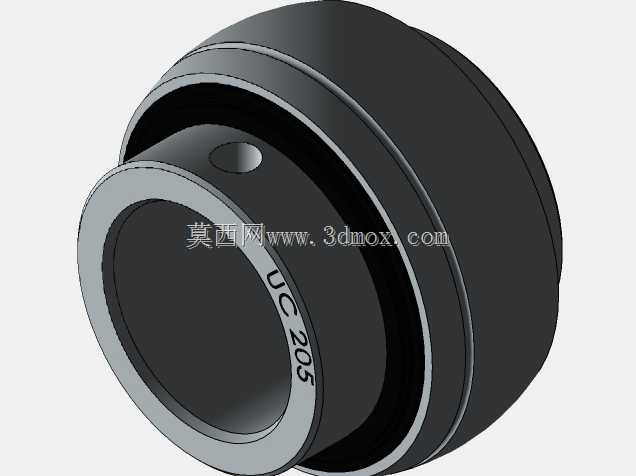

这款F205轴台是传动系统中极为常用的转轴支撑部件，广泛应用在轻工输送设备、小型农业机具、食品加工生产线、纺织机械以及普通工业传动工位中，主要承担旋转轴的径向承载与轴向定位作用，为转轴提供稳定的回转支撑基准，避免转轴运转过程中出现径向跳动、轴向窜动的问题，保障传动链路的运转精度与运行稳定性。在实际生产场景中，这类轴台常被安装在设备的机架侧板、型材支架的预设安装面上，配套对应内径规格的外球面轴承使用，能够适配带一定安装误差的转轴装配场景，外球面轴承自带的调心特性可以补偿轴与安装面之间的小角度偏斜，降低现场安装的对位精度要求，提升装配效率。从功能特性来看，这款菱形结构的轴台相比立式方形座，占用的安装空间更小，两个对角布置的安装孔可以在狭窄的安装面上完成固定，适配紧凑型设备的布局需求；座体本身采用一体式铸造成型结构，拥有足够的结构强度与抗冲击性能，能够承受常规传动场景下的径向载荷，同时座体的轴承安装孔与轴承外圈采用过渡配合，装配后可以牢牢固定轴承外圈，仅允许轴承内圈随转轴同步回转，避免轴承外圈跟转带来的磨损问题。在设计思路上，这款轴台优先考虑了安装便捷性与维护便利性，菱形的安装耳位置做了加厚处理，避免螺栓锁紧时出现座体变形；轴承安装位的端面做了精加工处理，保证安装后轴承的端面与安装基准面平行，减少转轴的偏斜力矩；座体的边角位置做了圆弧过渡处理，既可以消除铸造应力集中的问题，也能避免安装维护过程中尖锐边角划伤操作人员。从安装边界来看，这款轴台的两个安装孔中心距符合行业通用的F205座体标准尺寸，安装孔适配常规规格的内六角螺栓或外六角螺栓固定，座体的总高度、轴承安装孔的深度都匹配对应规格外球面轴承的安装尺寸，不需要额外做定制加工就可以直接和标准件配套使用；座体底部的安装面为精加工平面，安装时和机架支撑面贴合后可以保证足够的接触刚度，避免长期运转后出现固定松动的问题。在日常使用场景中，这类轴台可以配合密封型外球面轴承使用，在多粉尘、轻度潮湿的工况下也能保持较长的使用寿命，不需要频繁拆解维护，能够有效降低设备的运维成本，适合各类中小型传动设备的转轴支撑工位使用。
