大行程方形拉杆式标准气动执行气缸

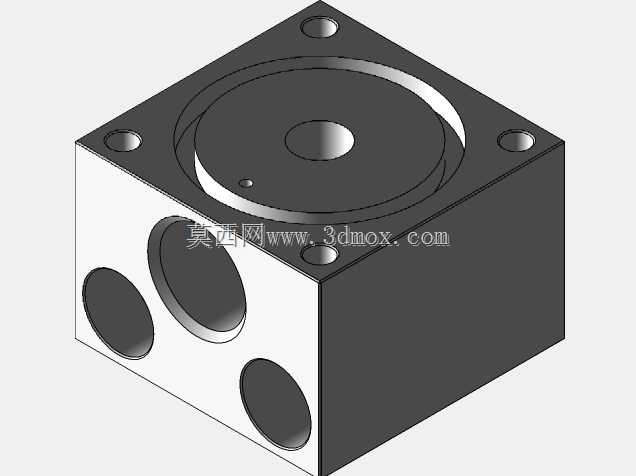

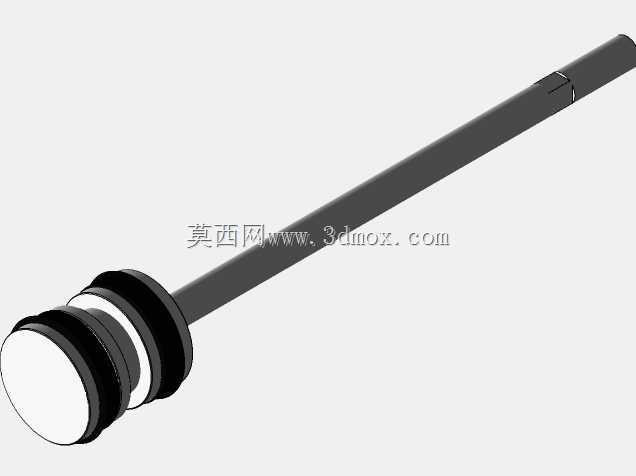

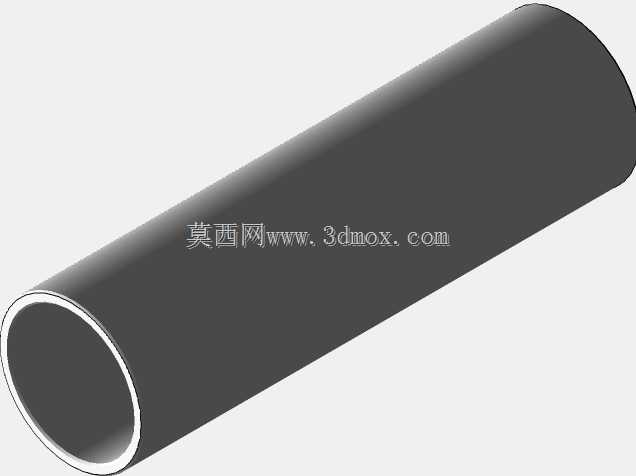

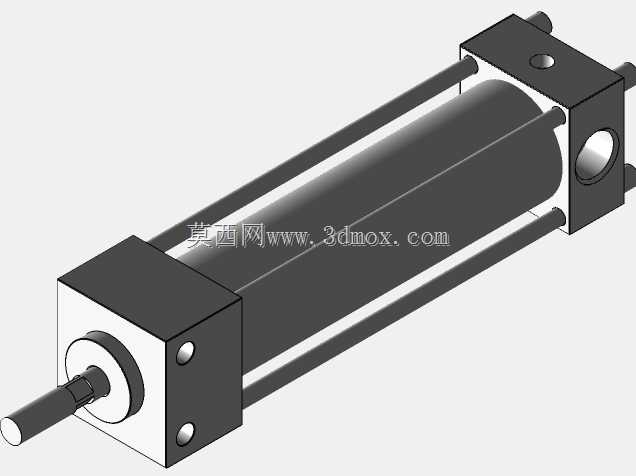

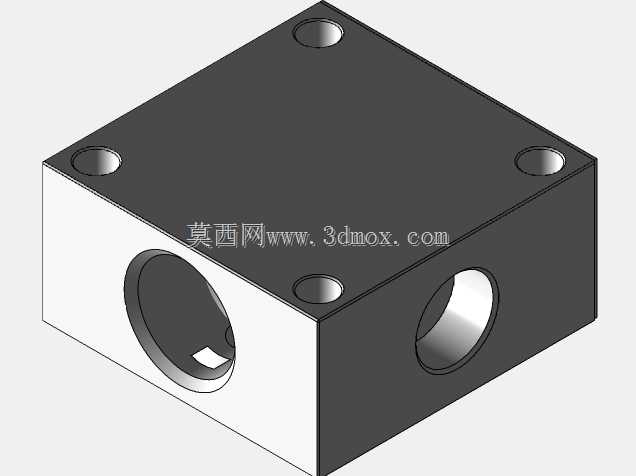

这款方形拉杆式气动气缸是气动系统中应用极为广泛的直线执行元件，在轻工包装、电子装配、自动化输送、机床上下料、工装夹具锁紧等工业场景中承担着直线往复驱动的核心作用，能够将压缩空气的压力能稳定转化为机械直线运动的动能，为各类自动化工位提供可靠的推、拉、顶升、压紧动作输出。在实际产线应用中，这类气缸常被用于包装线的物料推送工位、装配线的工件定位夹紧工位、输送线的挡料分料工位，也可配套气动机械手完成工件的短距离移栽搬运，相比液压驱动元件它具备响应速度快、工作介质清洁无泄漏、维护成本低的优势，相比电动推杆它具备结构简单、过载自保护、采购成本更低的特点，是中低负载直线驱动场景的首选元件。从功能特性来看，这款气缸采用双作用驱动设计，可通过换向阀控制压缩空气的进出方向，灵活实现活塞杆的伸出与缩回动作，运行过程中输出力平稳，低速运行无爬行卡顿，配合磁性开关可便捷实现行程位置的信号反馈，适配自动化产线的逻辑控制需求。拉杆式的结构设计让缸体具备更高的承压能力，能够在常规0.1-1.0MPa的工作气压下长期稳定运行，方形端盖的设计让气缸可直接通过端盖安装孔实现多方位固定，无需额外定制安装支架，大幅降低现场安装的适配难度。在设计思路上，这款气缸遵循气动元件的标准化设计逻辑，缸筒采用硬质氧化铝合金材质，兼顾轻量化与内壁耐磨性能，活塞杆表面做镀硬铬处理，提升表面硬度与防锈能力，降低长期往复运行的磨损量，四根对称布置的钢制拉杆将前后端盖与缸筒牢牢锁紧，保证缸体密封性能的同时，也让整体结构具备更强的抗形变能力，可适应多数工业现场的振动工况。从外形尺寸与安装边界来看，这款气缸活塞杆直径为20mm，额定工作行程为200mm，可满足200mm范围内的直线驱动需求，方形端盖的安装孔位遵循标准气缸的安装尺寸规范，可直接替换同规格的标准拉杆气缸，无需对现有设备的安装位做二次改造；气缸整体外形规整无外凸结构，安装时仅需预留出活塞杆伸出方向的安全行程空间，以及缸体两侧的气管接头布置空间即可，紧凑的结构设计让它可适配安装空间较为局促的自动化设备内部工位，不会占用过多的设备布局空间。
