80×40规格黄铜平开合页结构设计

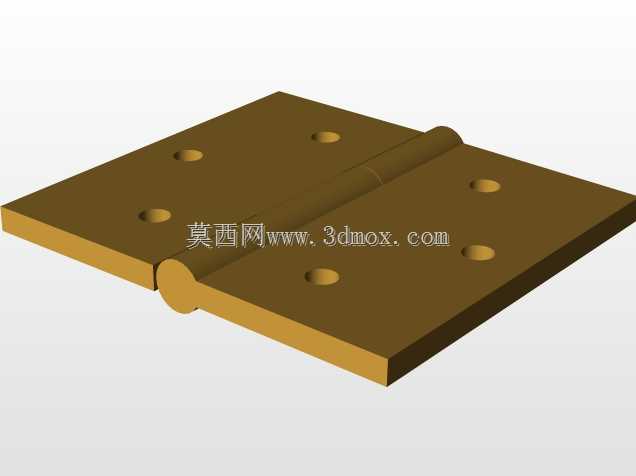

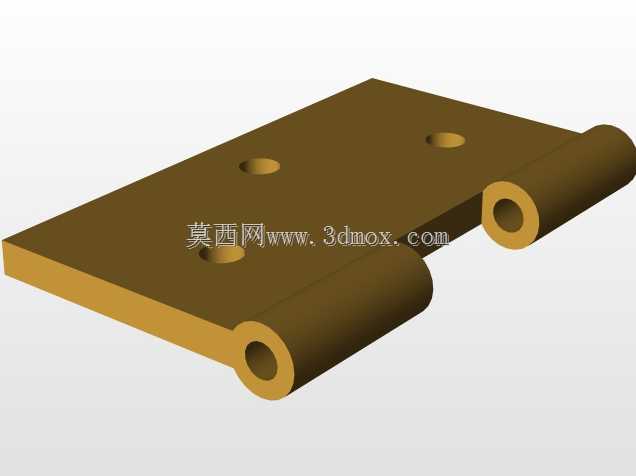

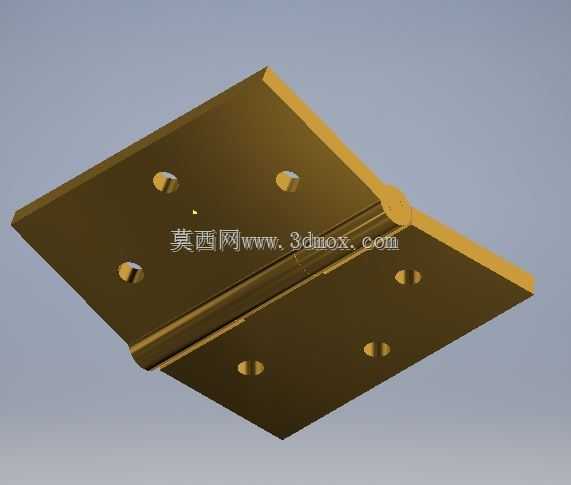

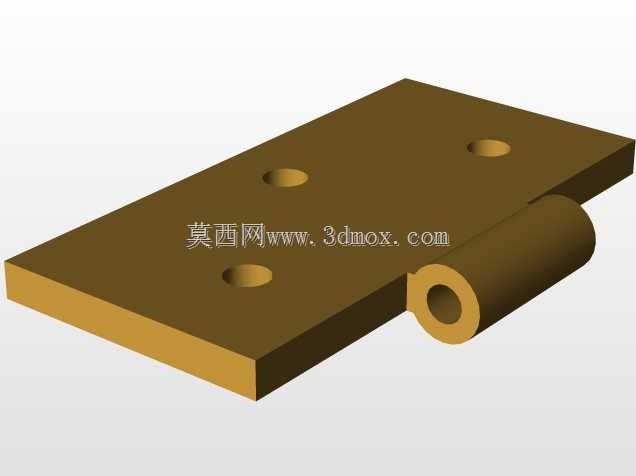

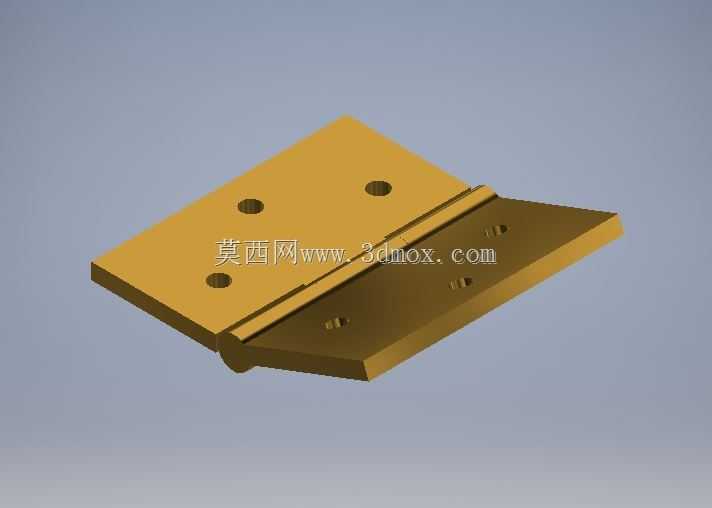

这款铜质合页的三维结构设计，核心围绕常规小型门窗、柜体的转动连接需求展开，在做结构建模时首先敲定了80毫米×40毫米的单片页片尺寸，这个尺寸边界刚好适配厚度20-40毫米的木质、金属框体连接场景，既不会因为页片过宽突出框体影响外观，也不会因为搭接量不足导致连接强度不够。从实际应用场景来看，这类铜合页多用于室内实木门、展示柜柜门、仿古家具的活动连接部位，铜材质本身的防锈特性让它也能适配潮湿环境下的卫浴柜、户外小型装饰箱体的铰接需求，相比铁质合页不需要额外做表面镀层处理，长期使用也不会出现锈迹污染接触面的问题。设计过程中，页片上的6个安装沉孔做了等距排布，单页3个孔位的布局刚好能抵消门扇转动时产生的剪切力，沉孔深度按照常规沉头木螺丝、机丝的头部尺寸做了匹配，安装后螺丝头不会突出页片表面，避免开合过程中出现刮蹭框体的问题。中间的铰接转轴采用了卷边咬合的结构，没有额外添加独立销轴，是通过页片自身的铜材卷圆后互相嵌套实现转动，这种结构的好处是装配工序少，转轴部位的配合间隙控制在0.1毫米以内，既保证转动时没有明显的旷量，也不会因为间隙过小出现开合卡滞的问题。建模时特意做了页片边缘的小圆角处理，避免安装过程中锐边划伤操作人员，同时页片的厚度设定为2毫米，这个厚度下的铜材刚性足够承受单扇15公斤以内的门扇重量，长期开合也不会出现页片变形下垂的问题。在做转动干涉检查时，模拟了门扇0-180度的开合全过程，确认页片在最大开合角度下不会和框体的安装面发生碰撞，转轴部位的摩擦面做了适当的粗糙度预留，实际使用时可以通过添加少量润滑脂进一步降低转动磨损，延长合页的整体使用寿命。不同于大型承重合页的多转轴设计，这款双页片的单转轴结构结构简单，安装时只需要将两个页片分别固定在框体和活动扇上，不需要额外调整同轴度，对安装人员的技术要求更低，普通装修工人借助常规螺丝刀就能完成装配。
