小型台式钻模AHM电机配套夹具结构

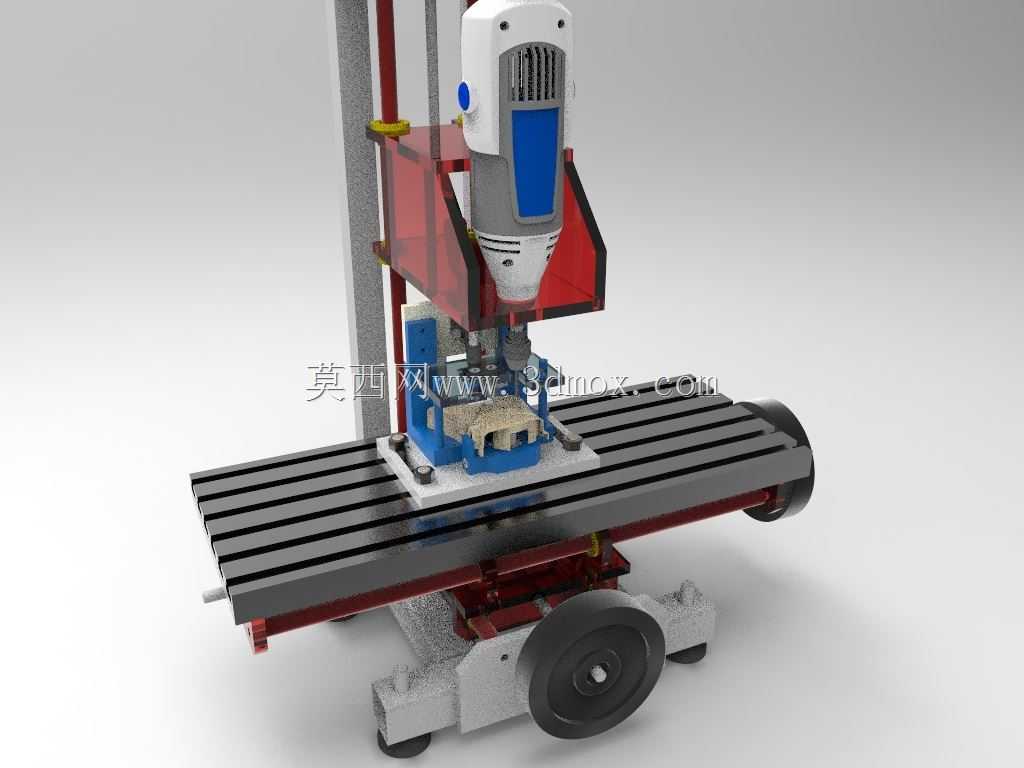

这套钻模与配套夹具结构，主要面向小型零部件的精密钻孔加工场景，常见于五金加工车间、小型机修站点、职业院校实训场地以及小批量定制零件的生产环节，能够适配小型台式钻床的安装使用需求，解决小尺寸异形零件钻孔时定位不准、装夹不稳、操作安全系数低的痛点。整套结构以现有小型台钻的床身结构为安装基础，工作台采用带T型槽的铸铁平台结构，能够兼容通用夹具的安装固定，同时预留了足够的工件摆放空间，可覆盖长度300mm以内、宽度150mm以内的小型零件装夹需求，工作台下方设置的手轮传动结构，可实现纵向与横向的手动进给调节，调节行程覆盖100mm范围，能够满足不同钻孔位置的对位需求，操作时无需反复挪动工件，仅通过手轮微调即可完成孔位对准，大幅降低小批量加工时的对位耗时。配套的Toogle夹具采用快速压紧结构设计，针对AHM电机相关的壳体类、端盖类零件的外形轮廓做了仿形定位基准，装夹时仅需扳动压紧手柄即可完成工件的锁紧固定，相比传统的螺栓压板装夹方式，单工件装夹耗时可缩短60%以上，同时夹具的定位块做了可更换设计，能够适配同系列不同尺寸规格的AHM电机零件装夹，无需重新制作整套夹具，仅更换定位嵌块即可切换加工工件类型，有效降低小批量多品种加工的工装投入成本。钻模部分设置了透明防护挡板结构，挡板采用高强度透明工程塑料制作，安装在钻头作业区域的两侧，既不影响操作人员观察钻孔加工状态，又能够阻挡钻孔过程中产生的切屑飞溅，避免高温切屑烫伤操作人员，同时防护挡板采用快拆结构设计，需要更换钻头或者清理作业区域时，仅需向上提拉即可拆除挡板，维护操作十分便捷。整套结构的动力端采用手持AHM电机作为钻孔动力源，电机通过专用连接座固定在钻床的垂直导轨上，导轨设置了行程限位结构，可根据钻孔深度需求调整下钻的限位位置，避免钻孔过深损伤工件或者钻头，垂直导轨的滑动配合面采用铜套衬套结构，滑动顺畅无卡顿，长期使用也不会出现晃动偏移的问题，能够保障钻孔的位置精度与垂直度。在实际生产应用中，这套结构尤其适合小批量的电机零件钻孔加工，无需投入大型数控钻床的高额成本，仅通过简易的台式结构即可完成符合精度要求的钻孔作业，同时夹具的快换设计也能够快速适配其他类型的小型零件加工，通过更换不同的定位夹具，即可完成五金件、塑料件、小型铝型材等不同材质零件的钻孔作业，设备的整体占地面积不足0.5平方米，可直接放置在普通工作台面上使用，对场地的供电、空间要求极低，非常适合小型加工户、维修站点以及教学实训场景使用。整套结构的安装边界充分考虑了小型场地的使用需求，整体高度控制在700mm以内，底座采用加重铸铁结构，无需额外打膨胀螺丝固定即可保障作业时的稳定性，移动搬运也十分便捷，可根据生产需求随时调整设备摆放位置。
