螺旋叶片专用钻削加工工装夹具结构

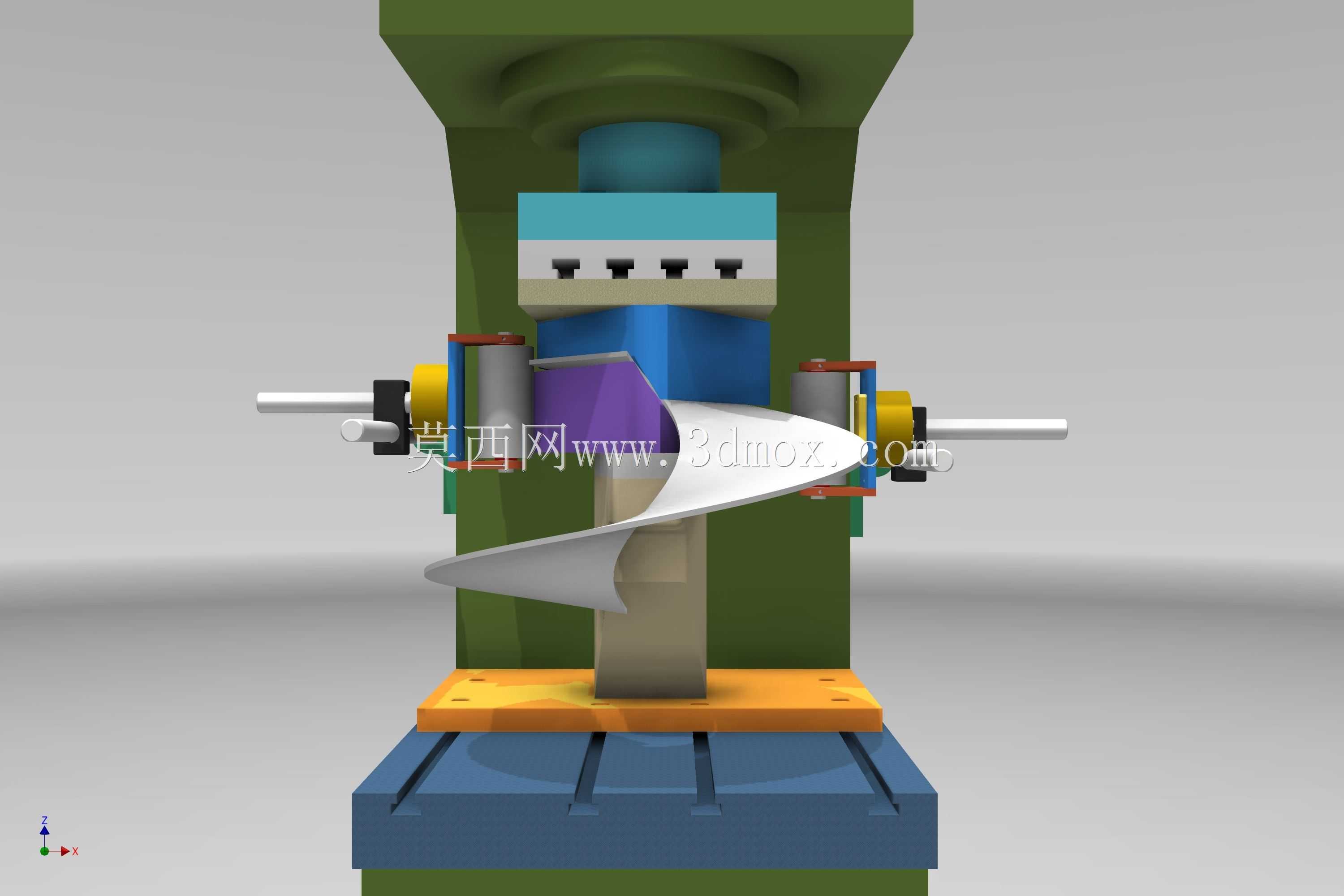

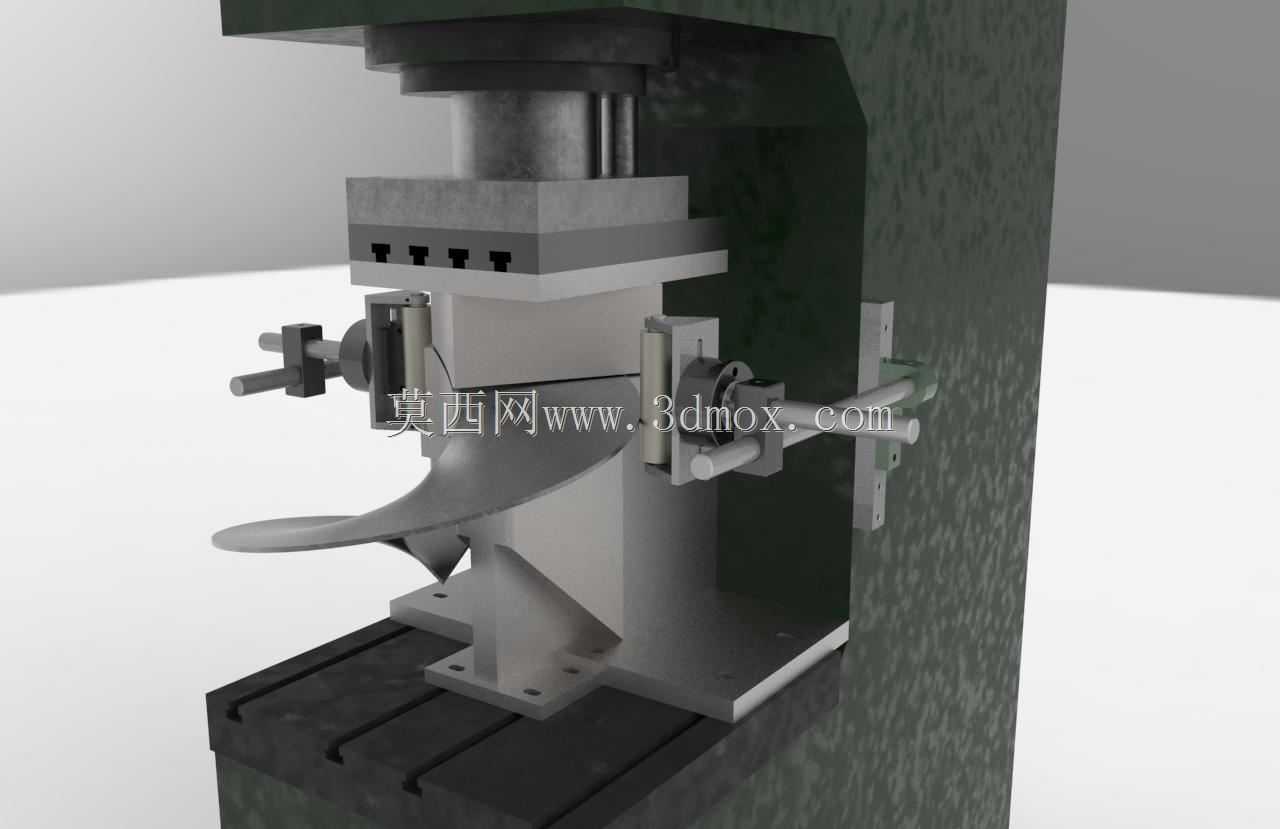

这套螺旋钻削工装主要应用于螺旋输送设备的叶片加工环节，针对螺旋叶片这类异形曲面工件的孔位加工痛点设计，解决了传统装夹方式下曲面工件定位偏移、钻孔同轴度差、加工效率低下的行业难题，广泛适配螺旋输送机、螺旋给料机、搅拌设备的螺旋叶片生产场景，覆盖五金加工、粮食输送、环保设备、建材生产等多个需要螺旋输送构件的领域。工装整体采用立式C型开式机架结构，底部设置带T型槽的铸铁工作台作为安装基准，工作台面预留多组标准安装螺孔，可适配不同规格的台钻、立钻主轴安装，安装时只需保证工装主轴中心与钻床主轴同轴度误差控制在0.02mm以内，即可完成整体固定，无需额外改造原有钻床结构，适配性极强。工装的核心功能是实现螺旋叶片的快速定位与夹紧，中部设置的仿形支撑座完全贴合螺旋叶片的曲面弧度，避免钻孔过程中叶片受力变形，两侧对称布置的可调式定位夹紧机构，可通过手轮调节横向进给距离，适配不同螺距、不同直径的螺旋叶片装夹需求，夹紧块采用聚氨酯包覆设计，既保证装夹稳固不打滑，又不会划伤叶片表面的防腐涂层。上部的钻模导向套采用硬质合金材质，与钻头配合间隙控制在H7精度等级，可有效引导钻头垂直进给，避免曲面钻孔时出现的钻头滑移、孔位偏斜问题，保证钻孔位置度误差不超过0.05mm，孔径精度稳定达到IT8级。设计过程中充分考虑了操作的便捷性，所有夹紧调节手轮均布置在操作人员易触及的机架外侧，工件装卸时只需松开两侧夹紧机构，将叶片沿支撑座弧度推入定位后锁紧即可，单工件装夹时间不超过15秒，相比传统划线找正的装夹方式效率提升6倍以上。机架整体采用铸铁焊接后时效处理，消除焊接内应力，长期使用不会出现结构变形，导向套与安装座采用可拆卸式设计，磨损后可快速更换，降低后期维护成本。工装的整体安装边界尺寸适配多数中小型立式钻床的工作台行程，工作台下方预留的排屑空间可让钻孔产生的铁屑自然滑落，不会堆积在定位机构内影响装夹精度，日常清理维护十分便捷。
