手动齿条式小型台式冲压设备结构设计

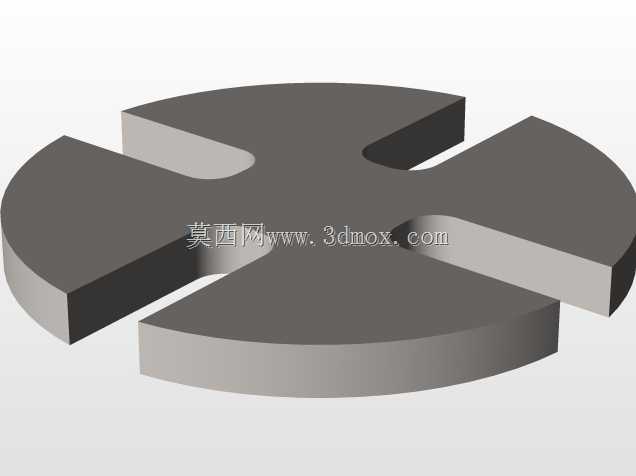

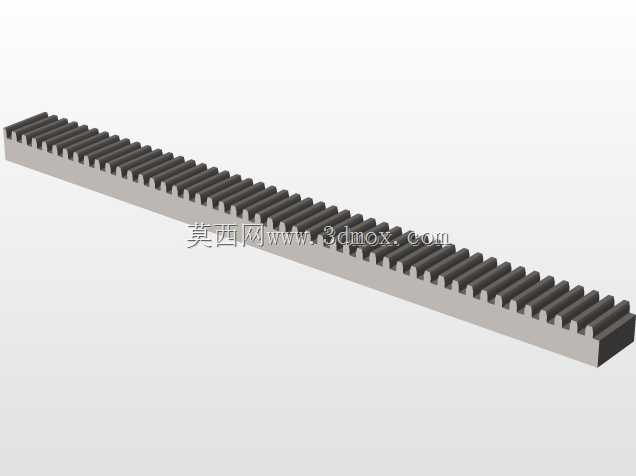

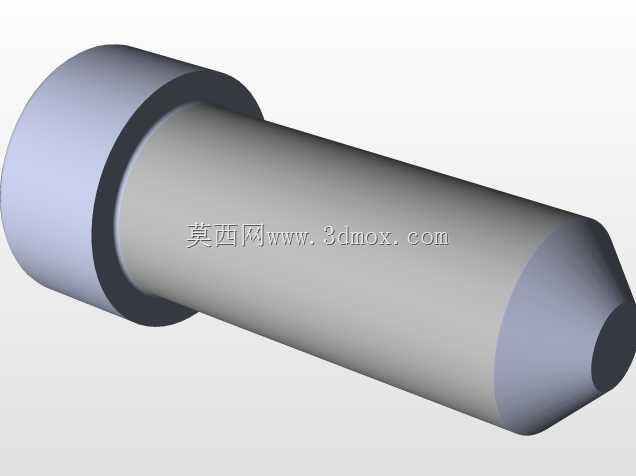

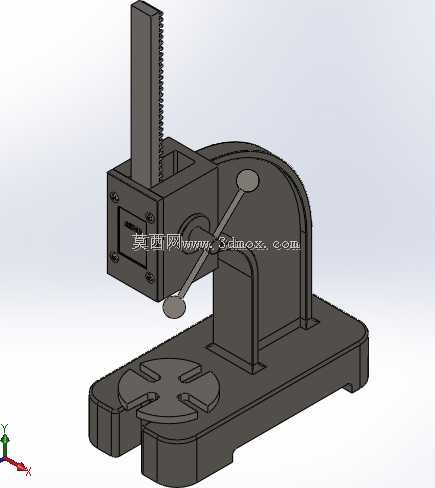

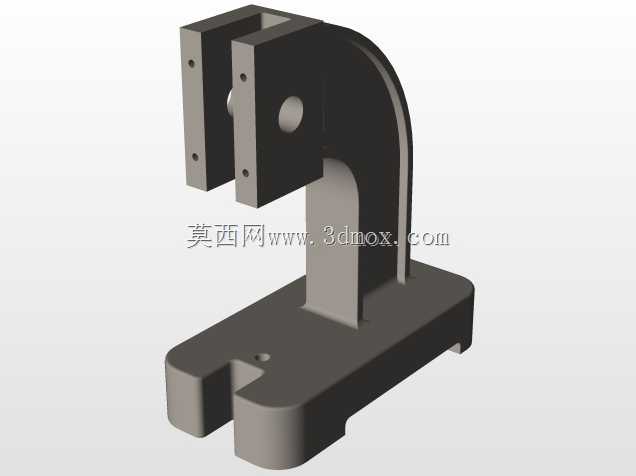

这款手动齿条式小型台式冲压设备，主要面向小批量零部件加工、维修工位、教学实训以及小型五金作坊的轻负载压装作业场景，可覆盖薄金属片冲裁、小尺寸零件铆接、线束端子压接、塑胶件压合、小型轴承压装等常见工序，无需外接气源或电源，可灵活放置在工作台面使用，适配无动力供给的临时作业场景，也适合作为生产线旁的辅助返修压装工位设备。设备整体采用立式台式布局，底部为带T型槽的长方形安装底座，底座预留的T型槽可快速适配不同规格的工装夹具，方便根据加工需求更换定位模具，底座底部带有支撑脚结构，可保证压装作业时的设备稳定性，避免作业过程中出现滑移偏移。设备核心传动采用齿轮齿条结构，通过手动操作杠杆手柄带动齿轮旋转，进而驱动竖直方向的齿条完成上下冲压动作，齿条的竖直运动方向经过精准导向约束，可保证压头的运动直线度，避免压装过程中出现偏载歪斜的问题，手柄的力臂经过优化设计，可在手动施加较小作用力的情况下，在压头端获得足够的压装出力，降低操作人员的作业强度。设备的机架部分采用半包围拱形支撑结构，将传动齿轮组件封闭在机架腔体内，既可以对传动部件起到防护作用，避免加工碎屑、灰尘进入传动副影响运动顺畅度，也可以提升机架整体的结构刚性，减少压装作业时机架的形变量，保证压装精度。压头位于齿条下端，可根据不同的作业需求更换不同形状的压头配件，适配冲裁、铆压、压装等不同工序的使用要求。设备整体外形紧凑，占地面积较小，安装时仅需将底座固定在工作台面即可投入使用，作业时的操作空间开阔，操作人员可方便地取放待加工工件，设备的运动行程经过合理设计，可满足常规小型零件的压装行程需求，同时设置有行程限位结构，可避免齿条超程脱出，提升设备使用的安全性。在设计过程中，充分考虑了手动作业的操作舒适性，手柄的操作角度、握持位置都经过人机工程优化，长时间操作也不易产生疲劳，同时整体结构的零件数量较少，后期维护保养便捷，仅需定期对齿轮齿条传动副加注润滑脂即可保证长期顺畅运行，适合对成本敏感、作业频次不高的轻负载压装场景使用。
