紧凑型液压双工位冲床执行机构

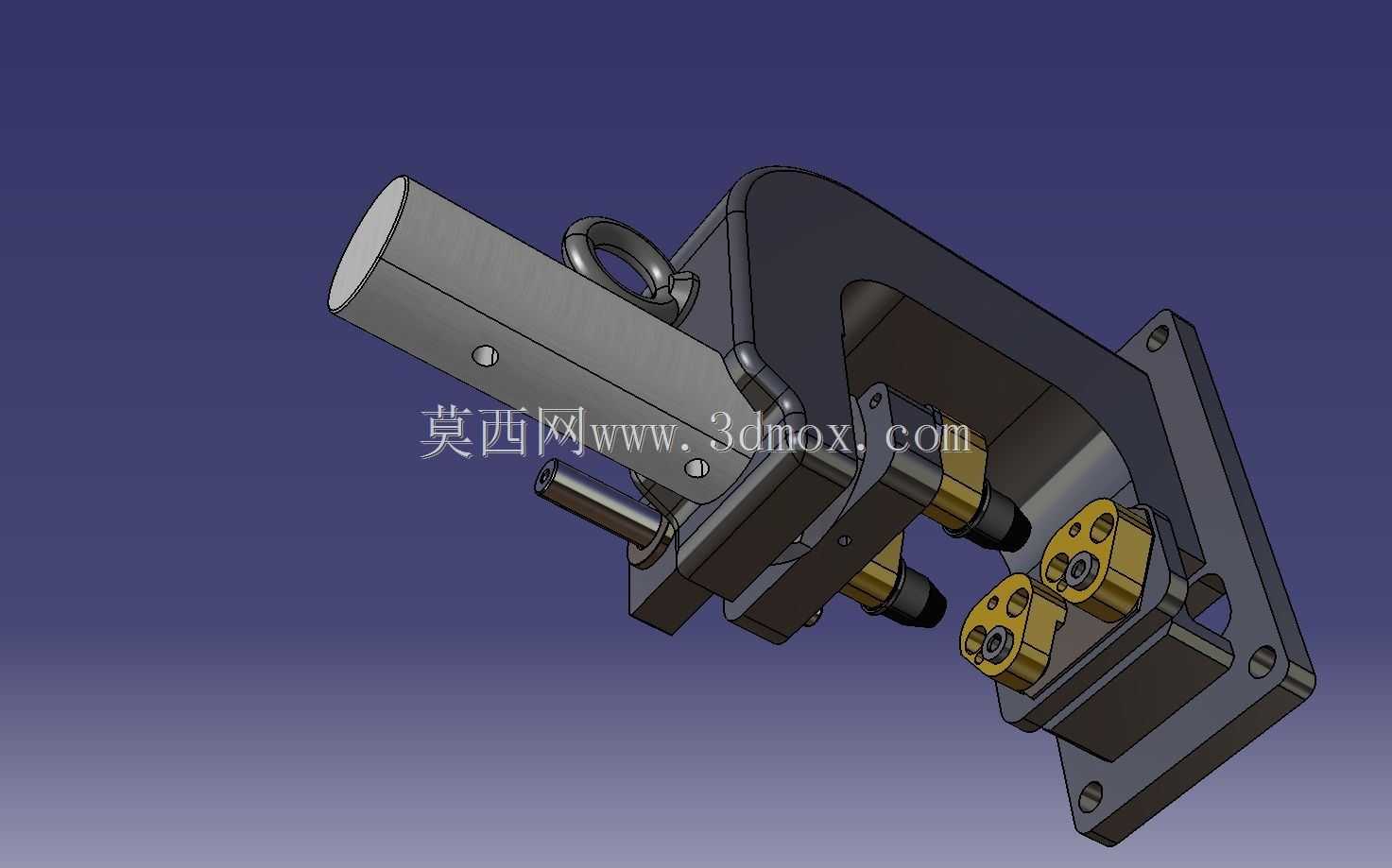

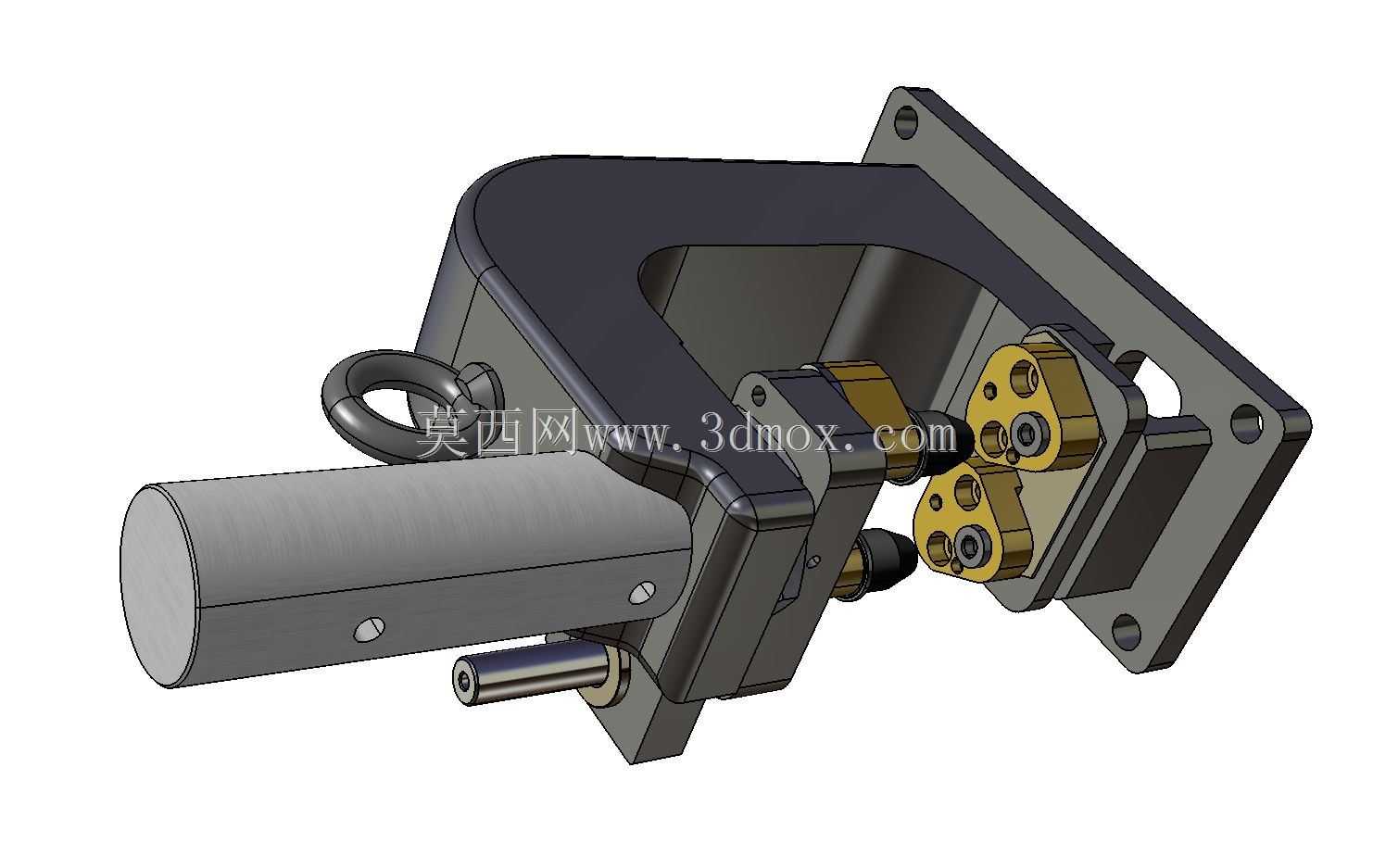

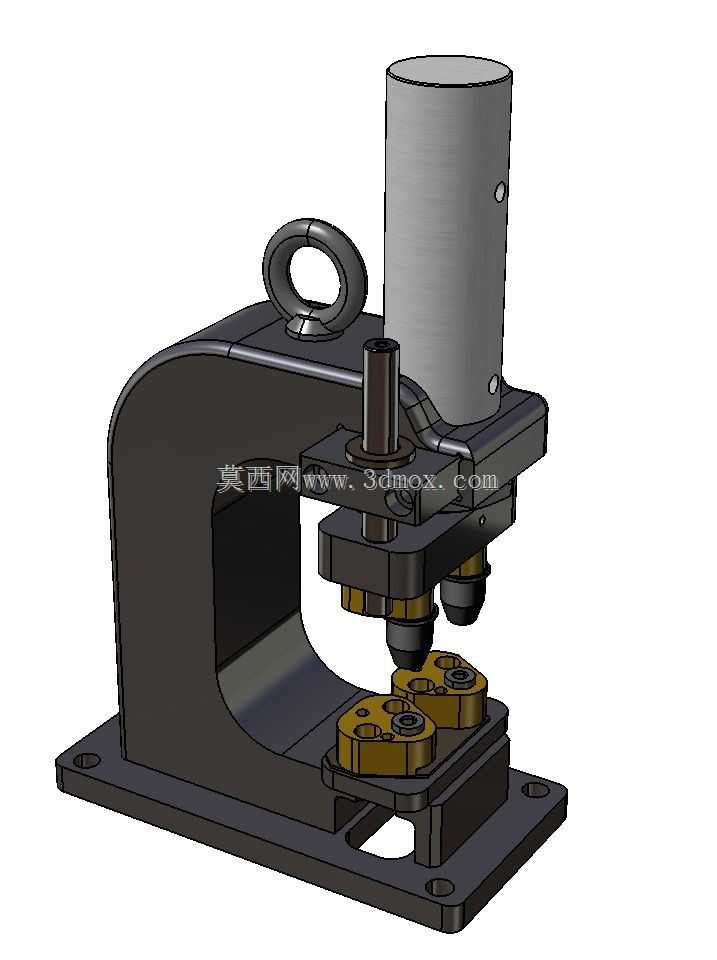

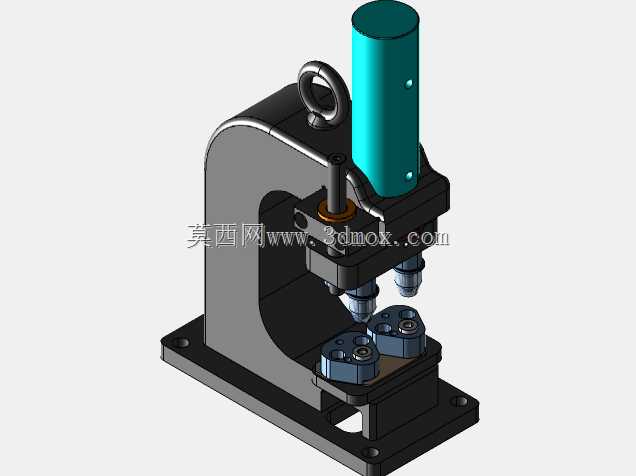

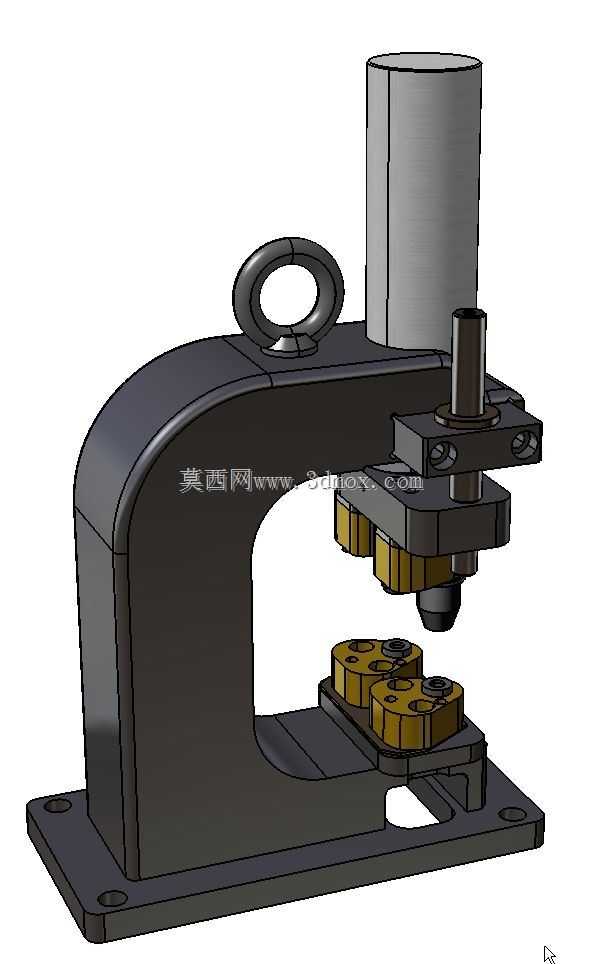

这款液压驱动的双冲执行单元，主要面向小型钣金件、五金冲压件的连续加工作业场景，常见于电子五金配件、小型汽车零部件、家电五金件的生产线工位，可同时完成两道冲压工序，或是对同一工件的两个不同点位同步完成冲裁、压印、铆接等加工动作，相比单冲头结构能有效缩减工位占用空间，减少工件二次装夹的定位误差，提升小尺寸零件的冲压加工效率。从功能设计来看，该结构采用C型开式机架布局，前端预留充足的工件操作空间，操作人员可以方便地将待加工工件送入冲头作业区域，机架后侧设置带安装孔的法兰安装板，可直接固定在生产线机架或者专用工作台面上，安装时只需保证安装面平面度公差在0.1mm以内，锁紧固定螺栓后即可完成主体安装，无需复杂的现场调试。双冲头的布局采用并列式设计，两个冲头的行程可根据加工需求独立微调，适配不同冲压深度的加工要求，液压驱动单元集成在机架侧方，外置的液压油缸接口可直接对接车间现有液压供油管路，供油压力适配常规10-16MPa的工业液压系统压力范围，无需额外配置专用增压设备。设计过程中重点考虑了冲压作业的受力稳定性，C型机架的弯折部位做了加厚圆弧过渡处理，可抵消冲压作业时产生的张口变形，保证冲头下压过程中的垂直度精度，冲头导向部位采用铜合金导向套，长期往复运动下的耐磨性能优异，可降低日常维护的频次。机架顶部设置的吊环结构，方便设备安装转运时的起吊作业，避免起吊过程中磕碰冲头等精密配合部位。整体结构的安装边界紧凑，横向伸出长度适配小型工件的加工尺寸需求，不会占用过多生产线空间，可直接集成在自动化冲压生产线、半自动人工操作工位上使用，针对厚度0.5-3mm的冷轧钢板、铝板、铜板等常见五金加工板材，都能稳定完成冲压加工作业，双冲头同步作业的模式，可将单工件的加工节拍压缩近一半，尤其适合大批量小型冲压件的生产场景，在保证冲压精度的前提下有效提升产能。
