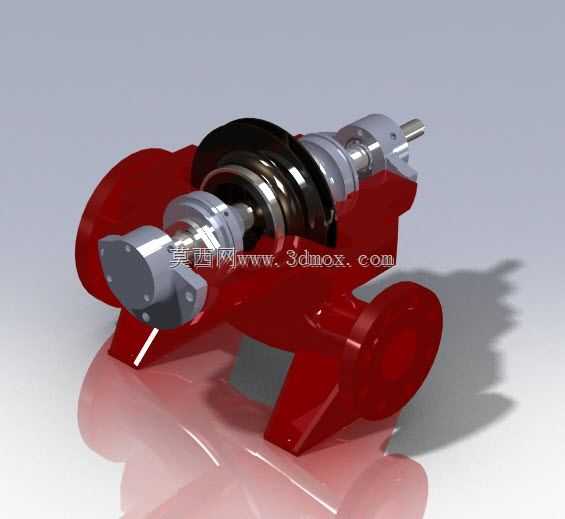

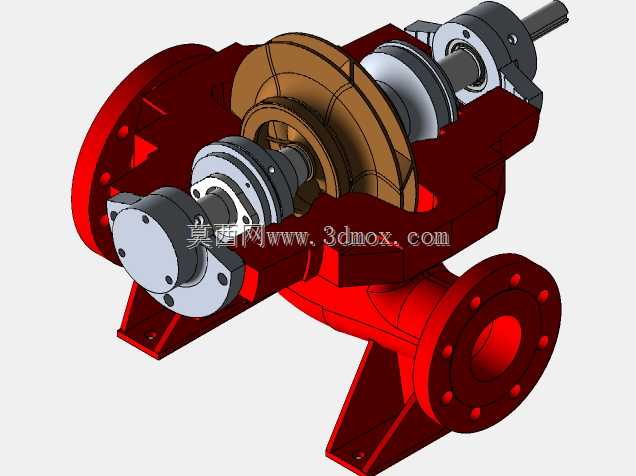

大流量单级双吸离心泵剖视结构设计

这款大流量离心泵的结构设计，主要面向市政供水、工矿企业循环水输送、大型暖通空调系统水循环、农田大面积排灌以及消防供水等需要大流量稳定输水的场景，能够在低扬程工况下实现每小时千吨级的流体输送，适配清水或物理化学性质与水相近的介质输送需求，在城市水厂取水、电厂循环冷却供水、大型建筑消防供水系统中是核心的流体动力设备。从功能特性来看，该泵采用双吸式叶轮结构，流体从叶轮两侧同时进入流道，相比单吸叶轮能够大幅降低进口流速，有效提升泵的抗气蚀性能，同时平衡叶轮运行时产生的轴向力，减少轴承组件的轴向负载，延长核心部件的使用寿命。泵体采用水平中开式的剖分结构设计，也就是上下泵壳沿轴水平面拆分，这种设计思路完全围绕后期运维便利性展开，检修时无需拆卸进出水管路与驱动电机，只需要吊起上泵壳即可直接完成叶轮、轴封、轴承等内部部件的检查与更换，大幅降低运维的时间成本与人力成本。在结构设计细节上，叶轮采用双流道对称式水力设计，流道经过顺滑过渡处理，能够减少流体在泵腔内的涡流损失与水力冲击，提升泵的运行效率，降低运行过程中的振动与噪音；泵轴采用阶梯轴设计，根据不同位置的受力情况匹配对应轴径，两端配置滚动轴承组件，轴承座集成在泵体两端的支撑结构上，既保证轴系的运行同轴度，又简化了支撑结构的安装流程；轴端采用机械密封结构，相比传统填料密封能够大幅降低介质泄漏量，减少运行过程中的维护频次。从安装边界来看，该泵采用底部脚座式安装结构，进出水口均为水平方向的法兰连接结构，进水口与出水口沿泵体轴线垂直方向布置，安装时需要保证脚座与基础平面的贴合度，预留足够的轴向检修空间，同时匹配对应功率的驱动电机与同轴度找正空间，整体安装重心偏低，运行时稳定性更强，能够适配长期连续运行的工况需求。泵体的进出口法兰采用标准法兰尺寸设计，能够直接对接同管径的工业管路，无需额外制作转接结构，降低现场安装的适配成本。
