卧式单级消防供水泵组结构设计

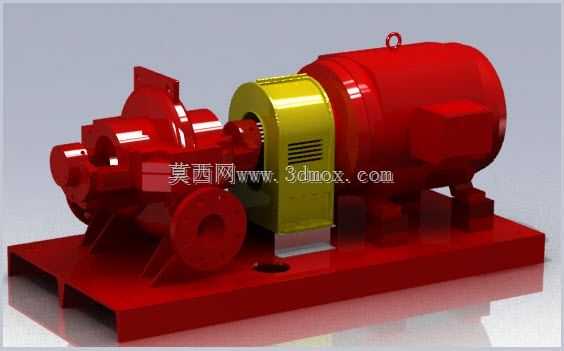

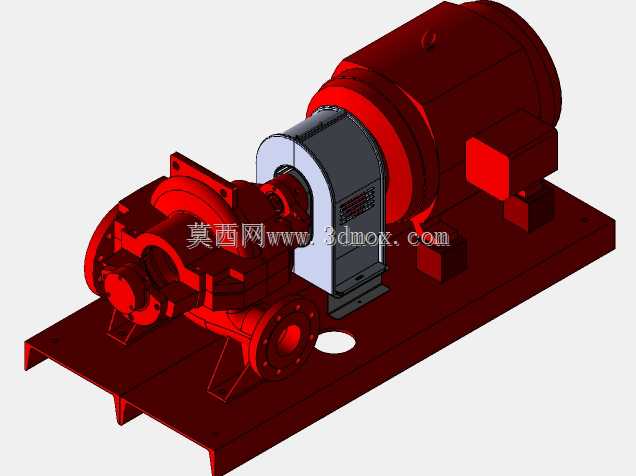

该泵组主要面向固定消防给水系统场景设计，可应用于商业综合体、工业厂房、仓储物流园区、高层民用建筑的消防供水环节，也可作为市政消防增压站点的核心供水单元，在火情发生时为自动喷淋系统、室内消火栓系统提供稳定压力与流量的消防用水，也可在部分工况下兼顾生产循环供水、应急排水的辅助功能。整套设备采用卧式同轴布局设计，将动力驱动端与流体输送端集成安装在统一的钢制共用底座上，相比分体式安装结构，大幅缩减了设备的占地空间，同时降低了现场安装时的轴系对中难度，减少后期运行过程中因基础沉降带来的轴系偏移风险。泵体采用双吸式流道结构设计，相比普通单吸离心泵，具备更大的流量通过能力，运行过程中叶轮两侧受力对称，轴向力可实现自平衡，有效降低轴承部位的承载负荷，延长核心转动部件的使用寿命，泵体进出口采用同轴线水平布置方式，可直接适配现场水平走向的管路布局，减少管路弯头的使用数量，降低管路沿程压力损失。驱动端采用标准卧式三相异步电机提供动力，泵与电机之间设置独立的连接护罩结构，既可以对传动连接部位进行安全防护，避免运行过程中杂物卷入转动部位，也可在护罩内部预留联轴器调整空间，方便后期维护时进行对中校准与易损件更换。共用底座采用加厚钢板焊接成型，底座上预留了泵体、电机的精准安装定位面，同时设置了地脚螺栓安装孔位与吊装孔，方便设备的整体吊装运输与现场固定安装，底座上预留的镂空位置可用于收集运行过程中可能出现的密封渗漏液体，保持安装现场的整洁。设计过程中充分考虑了设备的安装边界约束，整体重心沿底座中心对称分布，安装时无需额外设置配重结构，设备的进出口法兰尺寸、安装孔位间距均匹配通用消防管路的安装标准，可直接替换同参数规格的老旧泵组，无需对现场管路与基础进行大规模改造。泵体的过流部件采用流畅的水力型线设计，可减少水流在泵腔内部的涡流损失，提升泵组运行效率，降低运行过程中的能耗与水流噪音，泵体两端设置独立的轴承支撑结构与机械密封安装位，可在不拆解泵体主腔的情况下完成密封件与轴承的更换维护，大幅缩短后期运维的停机时间。整套设备的结构布局紧凑，运行稳定性强，在额定工况下可实现稳定的压力输出，能够满足消防系统对供水设备可靠性的严苛要求，即使在长时间连续运行的工况下，也能保持稳定的工作状态，避免因设备故障导致消防供水中断的风险。
