带重量编码器的伺服升降输送设备

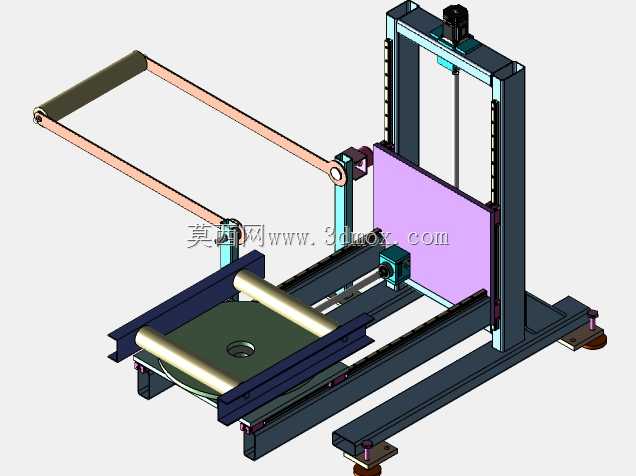

该设备主要应用于生产流水线的工位间物料转运场景，常见于电子组装、轻工产品包装、零部件加工等行业的生产线衔接环节，可实现待加工或已加工工件在不同高度工位、平行输送线之间的平稳转接，解决生产线存在高度差、工序排布存在垂直位移需求的物料流转问题，替代传统人工搬运或简易升降台的作业模式，大幅提升线体流转的自动化程度与定位精度。设备实际用途为承接上游输送线送来的工件，通过垂直升降机构调整工件高度，再配合侧方的皮带输送结构将工件平稳输送至下游对应高度的工位，同时集成的重量编码器可实时采集升降过程中的负载重量数据，既可以实现升降行程的精准闭环控制，也能对负载重量进行实时监测，避免超载运行引发的设备故障，还可对接产线的重量分拣需求，在升降转运过程中完成工件重量校验，减少单独称重工位的场地占用。产品功能特性方面，整体采用框架式立式结构，升降导向采用双侧直线导轨搭配伺服驱动的传动方案，升降运行平稳无卡顿，重复定位精度高，可适配不同节拍的生产线运行速度；侧伸的皮带输送机构采用悬臂式安装，可灵活对接不同宽度的输送线体，下方的辊筒输送台可承载一定重量的盘状、板状工件，底部配置可调脚杯，可在安装时调整设备整体水平度，抵消地面不平整带来的运行震动。设计思路上，整体采用模块化设计思路，将升降驱动单元、导向单元、输送单元、检测单元做独立模块化拆分，便于后期的维护与部件更换，框架主体采用标准型钢焊接后加工成型，兼顾结构刚性与制造成本，重量编码器直接集成在升降驱动端，无需额外加装检测支架，减少装配累积误差，电气走线全部沿型材内部线槽布置，避免运行过程中线缆剐蹭工件或出现拉扯损坏。外形尺寸与安装边界方面，设备整体占地宽度适配常规1.2米宽度的线体安装空间，垂直升降行程可覆盖常规生产线0.2米至1.2米的常见高度差需求，安装时仅需在地面预留对应地脚固定位置，无需额外开挖地坑，侧方输送臂的伸出长度可根据现场线体间距做适配调整，设备运行时的外围安全预留空间仅需在设备四周留出0.5米的维护通道即可，不会过度占用车间的生产场地空间。
