垂直输送链传动升降输送设备结构

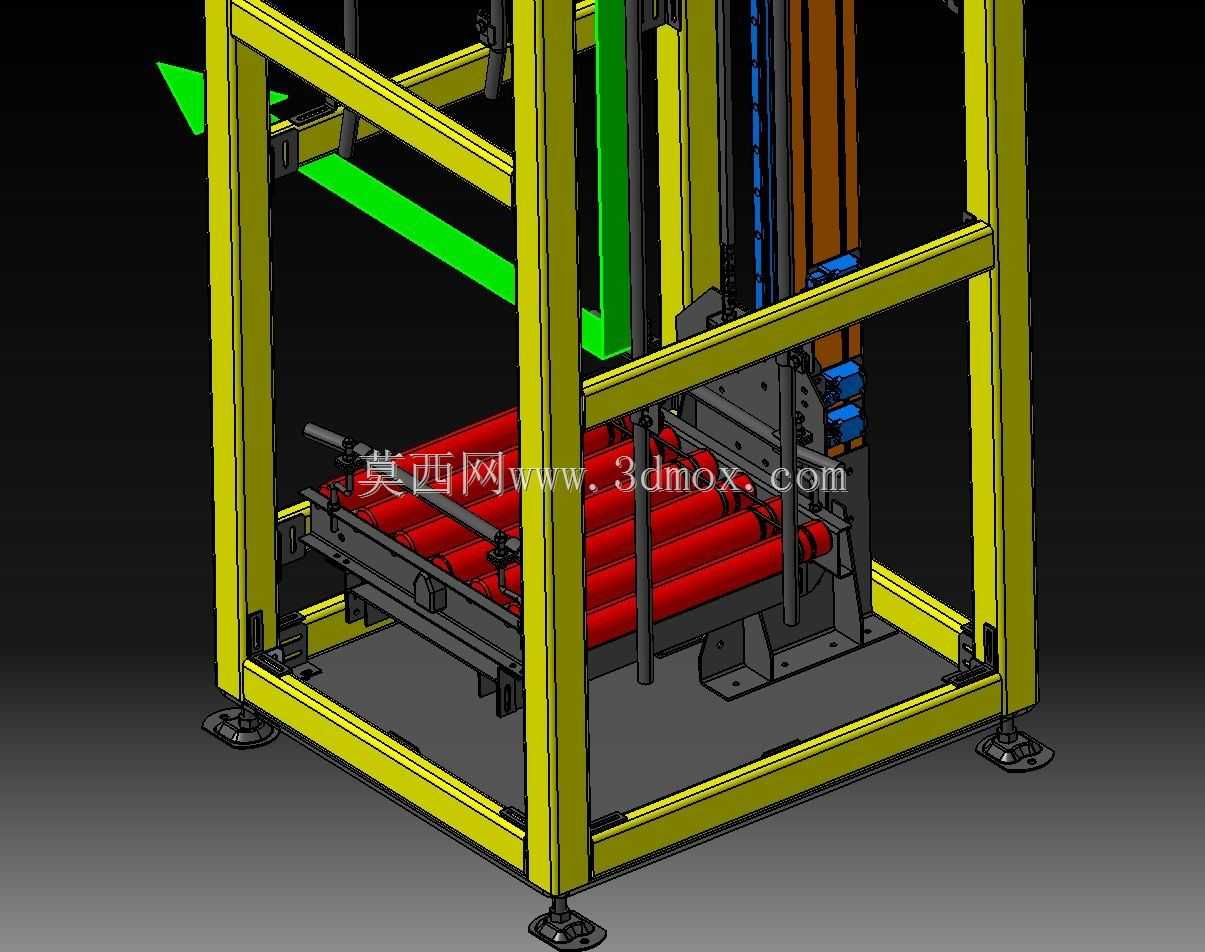

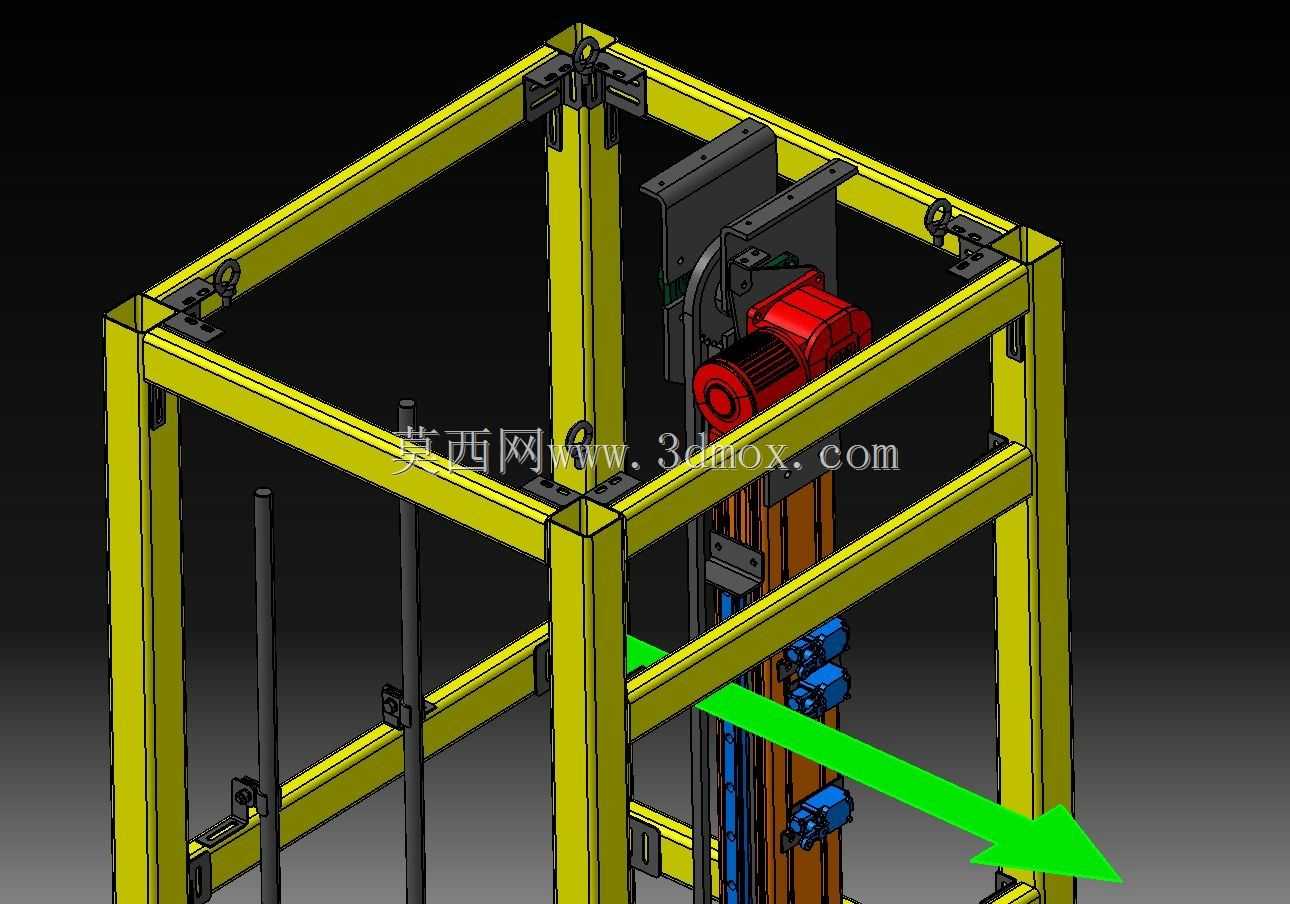

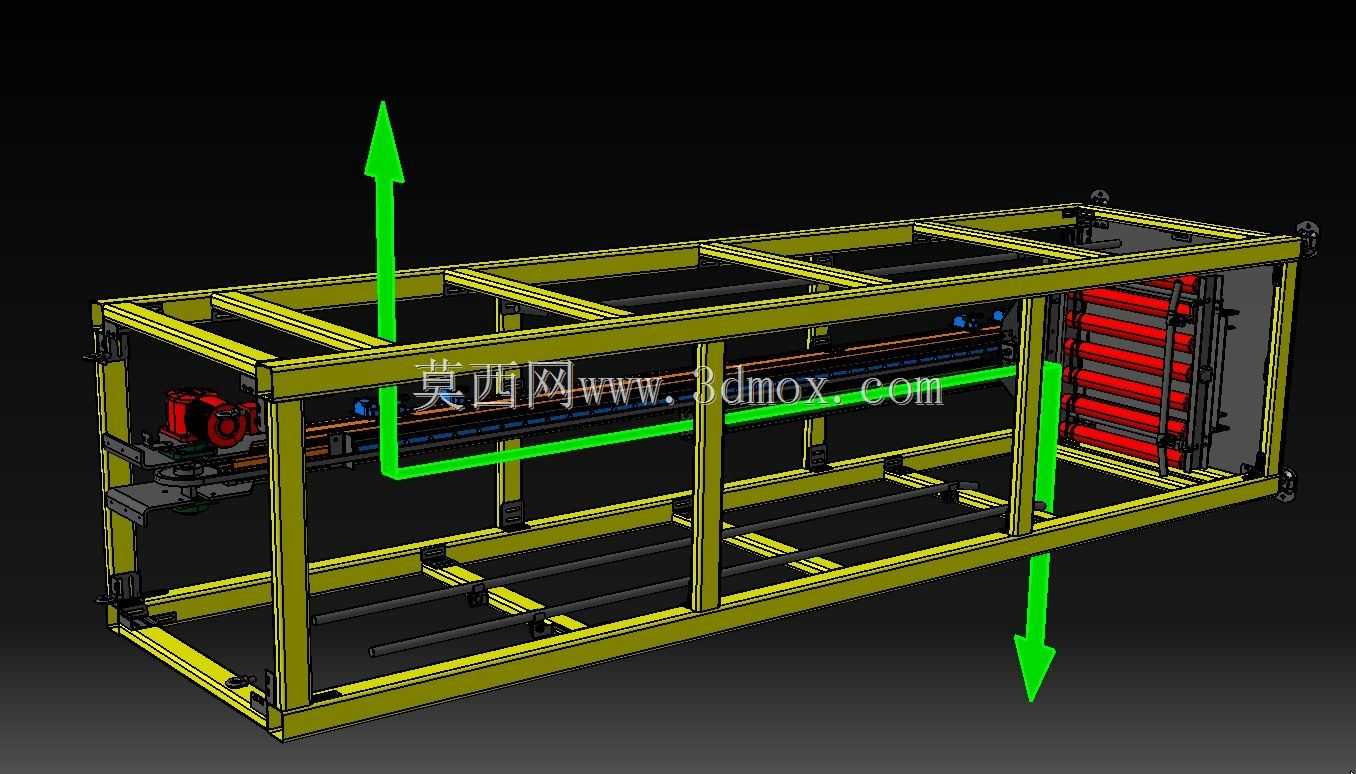

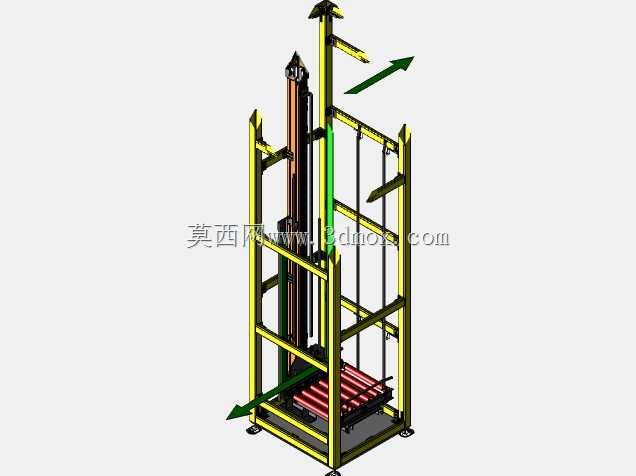

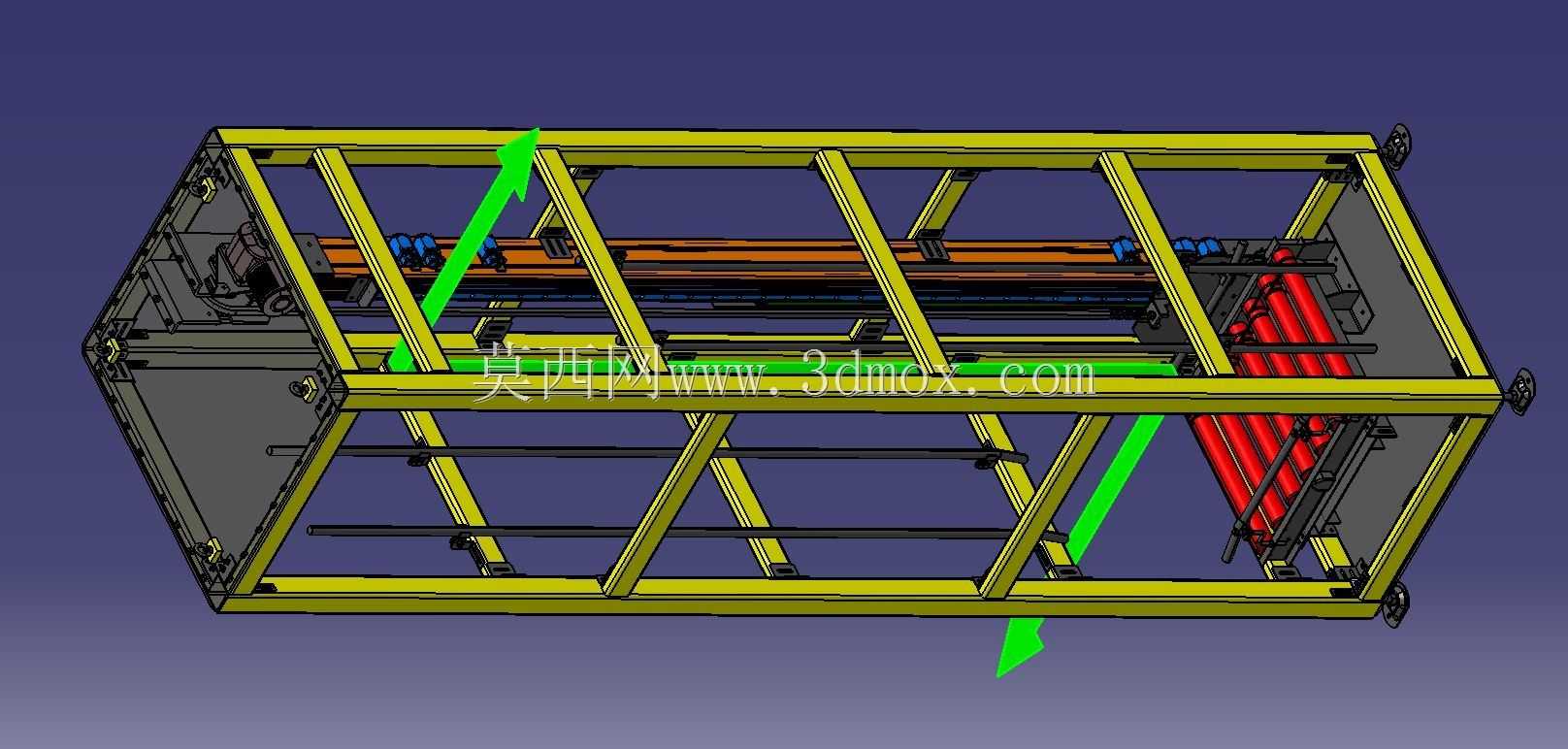

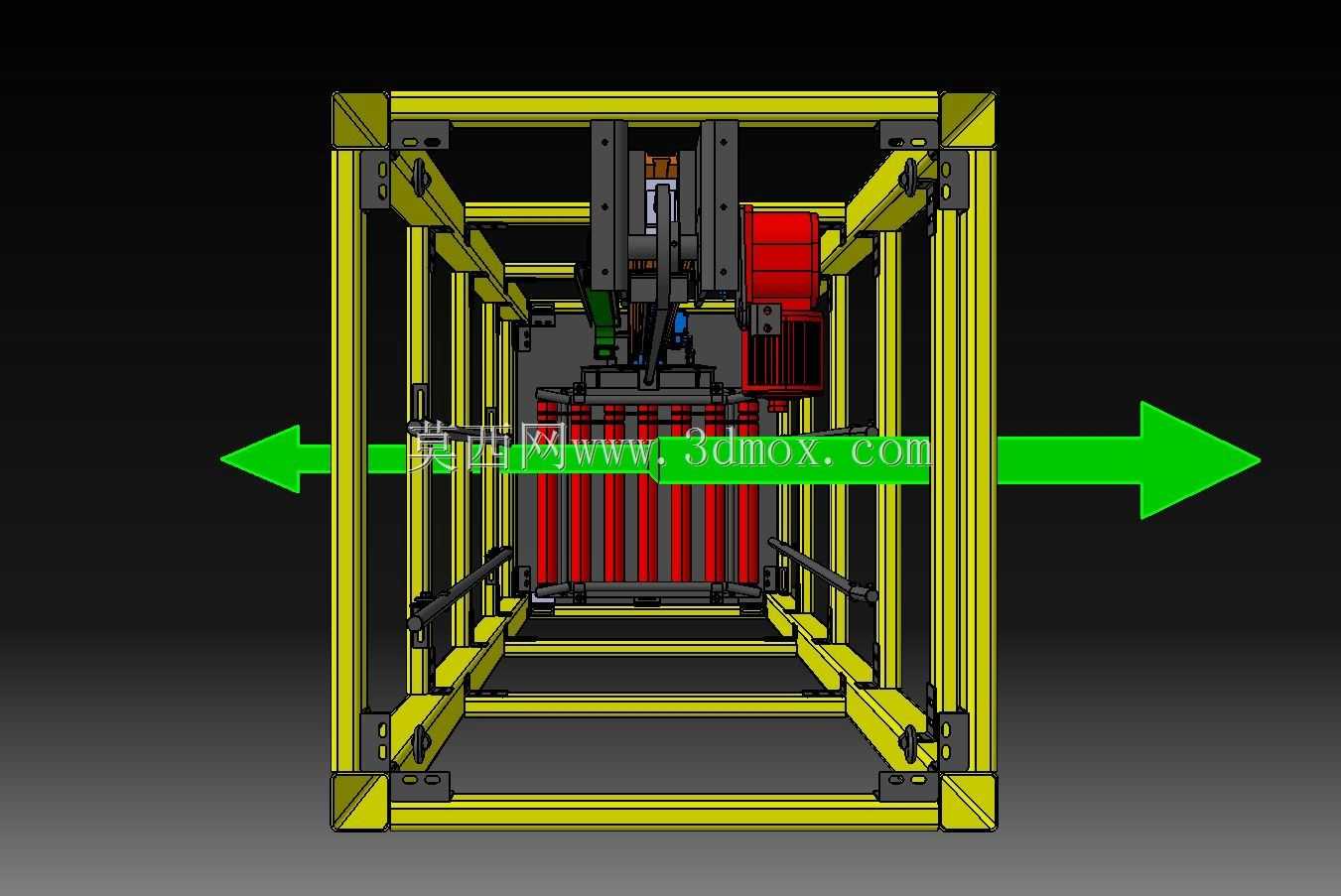

这款链传动升降设备主要面向轻工制造、电子装配、仓储分拣等行业的产线衔接场景，多用于不同高度输送线之间的物料垂直转运，可适配箱装工件、工装托盘、小型成件货品的上下层输送需求，能够嵌入连续生产的流水线布局中，解决平面输送存在的高度差衔接问题，替代人工搬运完成不同工位层级间的物料传递，减少人工转运的磕碰风险与效率损耗，适配多楼层车间、立体仓储接驳、分层装配产线的布局需求。设备整体采用框架式型材搭建主体承载结构，外围框架形成稳定的受力边界，内部预留充足的物料通行空间，传动组件沿框架内侧排布，避免外露结构对输送物料造成剐蹭，同时也能降低运行过程中异物卡入传动部位的风险。设备的动力端集成在框架侧部，通过链传动结构带动承载输送段做垂直方向的往复升降，升降路径沿框架预设的导向结构运行，保证升降过程的运行平稳性，避免承载段出现偏移晃动。设备侧部集成的辊道结构可在升降到位后与上下游输送线完成对接，实现物料的自动进出，无需额外配置转接机构，能够直接对接常规的辊筒输送线、皮带输送线，适配产线的连续化作业节奏。在设计思路上，这款设备优先考虑了安装适配性，整体框架采用模块化的型材拼接结构，可根据现场的安装空间、输送高度需求调整框架的整体尺寸，安装时仅需固定底部基准面即可完成主体定位，无需复杂的土建预埋结构，适配现有车间的改造升级需求。设备的传动链条采用张紧可调结构，长期运行出现磨损松弛时可快速调整张紧度，降低维护难度，侧部的动力组件预留了充足的检修操作空间，日常点检、部件更换无需拆解整体框架。从安装边界来看，设备整体为长条形卧式框架布局，长度方向适配常规输送线的对接宽度，宽度方向占用空间较小，可嵌入狭窄的产线间隙中完成高度差衔接，垂直升降行程可根据实际输送层级调整，框架顶部与底部均预留了安装固定点位，可搭配防护外罩、安全光栅等配件使用，满足不同生产场景的安全防护要求。设备运行时输送速度平稳，可承载常规重量的成件物料，升降过程的启停缓冲设计可避免物料倾倒移位，适配易碎品、规整工件的垂直转运需求，整体结构没有冗余的复杂构件，加工装配难度低，运行过程噪音小，适合在室内生产车间长期连续运行。
