长排式金属小门连接铰链三维设计

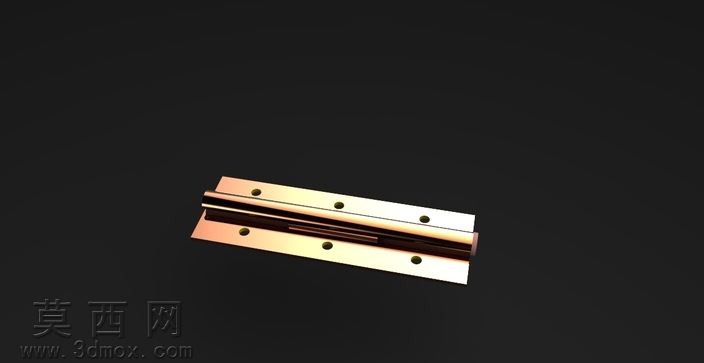

本作品为长排式小门连接铰链的三维设计成果，建模阶段采用参数化特征建模思路，先以基准面定位铰链的两个对称长条形页片轮廓，通过拉伸命令生成页片基础实体，再精准定位页片上的六个安装孔位，使用切除拉伸命令生成贯通的螺丝安装孔，保证孔位间距、孔径尺寸符合常规小门安装的通用规格，适配市面常见的自攻螺丝或机丝安装需求。针对铰链核心的转动连接结构，在两个页片的对接位置，通过凸台拉伸与切除特征配合，生成相互嵌合的转轴配合结构，预留合理的转动配合间隙，既保证页片之间可以顺畅绕轴转动，又避免间隙过大导致的连接松动、晃动问题。材质与渲染阶段，为铰链赋予了抛光金属材质，模拟不锈钢或镀锌钢材的表面质感，调整材质的反射参数与粗糙度，还原金属表面细腻的光泽与轻微的磨砂质感，在渲染场景中搭建纯黑背景突出铰链主体，通过三点布光方式打亮铰链的结构轮廓，清晰展现页片的平直度、孔位的规整度以及转轴部位的配合细节，让观看者可以直观了解铰链的外观形态与结构特征。设计过程中充分考虑小门铰链的实际使用需求，长条形页片的设计可以增大与门板、门框的接触面积，分散安装后的受力，避免长期开关门导致页片变形、固定螺丝松脱，六个安装孔的排布沿页片长度方向均匀分布，进一步提升安装后的连接牢固度，适配厚度较薄的小型门板使用场景，转轴部位的嵌合结构设计无需额外加装独立销轴，一体化的结构设计减少了零件数量，降低生产装配的复杂度，同时提升铰链整体的结构强度，延长使用寿命。建模过程中对所有特征添加了几何约束与尺寸约束，后续若需要调整页片长度、孔位间距、整体厚度等参数，只需修改对应尺寸参数即可快速生成不同规格的铰链模型，可适配不同尺寸、不同承重需求的小型门体安装使用，模型结构完整无破面，特征树逻辑清晰，可直接用于后续的工程图导出、3D打印样件验证或者数控加工生产参考。
