插芯式执手门锁内部结构三维设计

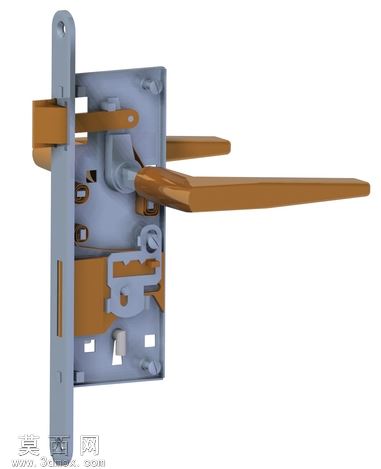

本作品为插芯式执手门锁的完整三维结构设计，建模过程依托参数化三维设计软件完成，全程遵循机械设计的公差配合规范与五金件加工工艺要求，完整还原了机械门锁的全部传动与锁止逻辑。建模阶段首先依据门锁的实际安装尺寸完成锁体基板的基准搭建，基板采用冷轧钢材质的参数设定，预留了对应安装孔位、方轴通孔、锁舌伸缩导向槽的结构特征，所有孔位的位置度、孔径公差均参照民用建筑门锁的行业标准设定，确保模型可直接对接生产加工的尺寸校验环节。随后依次完成内部各传动构件的建模：斜舌组件采用斜面导向设计，搭配内置复位弹簧的安装位，实现关门时的自动回弹锁止；方舌组件设置多段锁止卡位，搭配拨叉传动结构，可通过执手转动或钥匙转动实现锁舌的伸缩动作；各传动摆臂、联动拨片均按照实际传动比设定铰接点位，转动副处预留了合理的装配间隙，避免构件运动时出现干涉卡滞。执手部分采用符合人体工学的弧形造型，表面做了圆润过渡处理，材质设定为锌合金基底搭配哑光棕的喷塑饰面，与金属原色的锁体内构形成清晰的视觉区分，便于观察内部传动路径。渲染阶段采用工作室级别的均匀布光，通过不同粗糙度的材质参数区分冷轧钢构件的哑光金属质感、弹簧件的弹性金属质感、执手的半哑光涂层质感，所有构件的装配关系完全还原实物的组装逻辑，转动执手时可清晰观察到拨叉带动斜舌回缩、钥匙转动带动方舌伸出的完整传动过程。整个设计兼顾了结构的实用性与展示的直观性，既可以作为锁具生产的结构参考，也可用于五金配件的教学演示场景，帮助理解机械锁的内部传动原理与装配关系。
