曲柄滑块运动机构教学演示结构

该曲柄滑块机构是机械传动领域应用极为广泛的基础运动转换结构，核心功能是将曲柄的连续回转运动转化为滑块的往复直线运动，也可反向将滑块的直线往复动作转化为曲柄的定轴旋转输出，在各类需要运动形式转换的工业场景中承担核心传动作用。在实际工业应用中，这类结构大量出现在冲压设备的动力端，将电机带动的曲柄旋转转化为冲头的上下冲压动作，完成金属板材的冲裁、成型加工；也应用在内燃机的动力输出端，将活塞受燃气推动的直线往复运动转化为曲轴的旋转扭矩，向外输出动力；在自动化送料设备中，该结构可带动送料推板完成定距往复推送，实现工件的有序上料，在空压机、往复泵等设备中，也依靠这类结构完成柱塞的往复抽吸、压送动作，实现流体介质的输送增压。

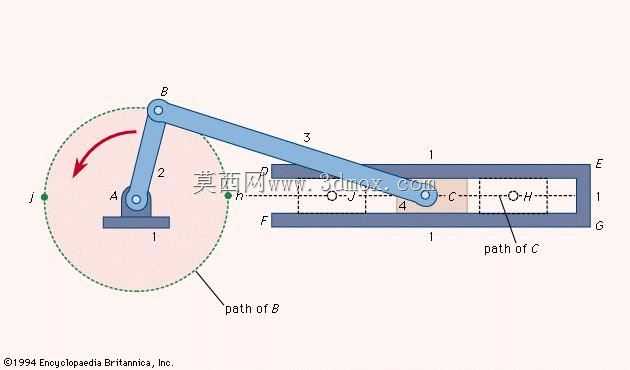

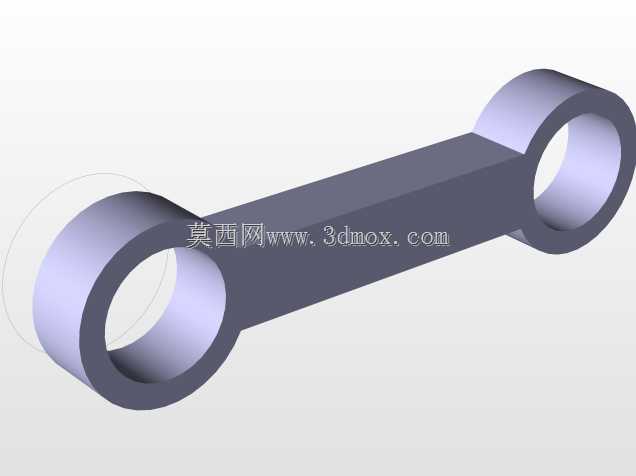

从设计思路来看，该结构采用经典的偏置或对心曲柄滑块布局，固定机架作为整个机构的安装基准，曲柄与机架铰接端为旋转固定支点，曲柄长度决定滑块的最大行程范围，连杆作为中间传动构件，两端分别与曲柄端部、滑块铰接，将曲柄的圆周运动平滑传递至滑块，滑块被约束在机架的直线导轨槽内，仅能沿设定的水平方向做往复移动，运动过程中各铰接点的转动副配合顺畅，无卡滞、运动干涉问题。设计时充分考虑了运动死点、传动角的合理性，确保机构在全行程运动过程中传动效率稳定，不会出现运动锁止的情况，同时各构件的铰接位置预留了标准的销轴安装空间，方便实际加工装配时选用标准紧固件完成组装。

从安装边界来看，整个机构的安装基准为底部的机架平面，机架上预留的导轨槽长度需覆盖滑块的全行程范围，曲柄的旋转圆周区域为运动干涉避让区，安装时该范围内不得布置其他固定构件，避免与旋转的曲柄、摆动的连杆发生碰撞；滑块的运动路径为直线通道，需保证该方向上无遮挡，确保滑块可顺畅运行至前后止点位置。各构件的尺寸匹配经过运动学校核，曲柄长度、连杆长度、滑块导轨的位置参数相互匹配，可实现预期的运动规律，滑块的运动速度、加速度变化平缓，可有效降低运动过程中的冲击与振动，适合在中低速传动场景下长期稳定运行。
