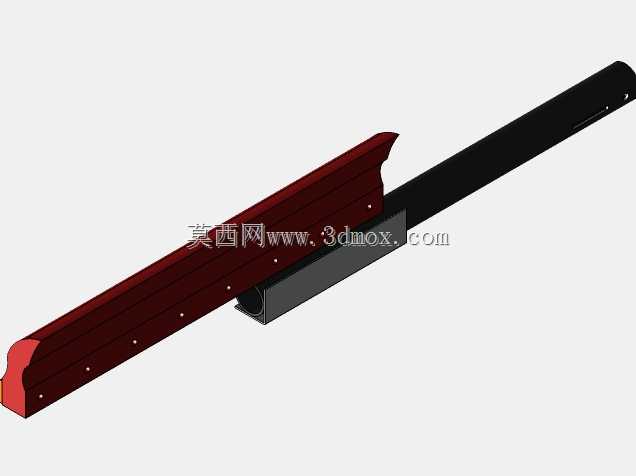

带扭力张紧结构的皮带清扫刮刀装置

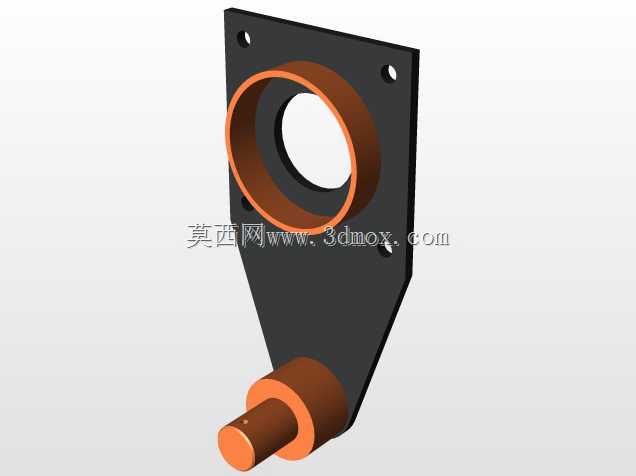

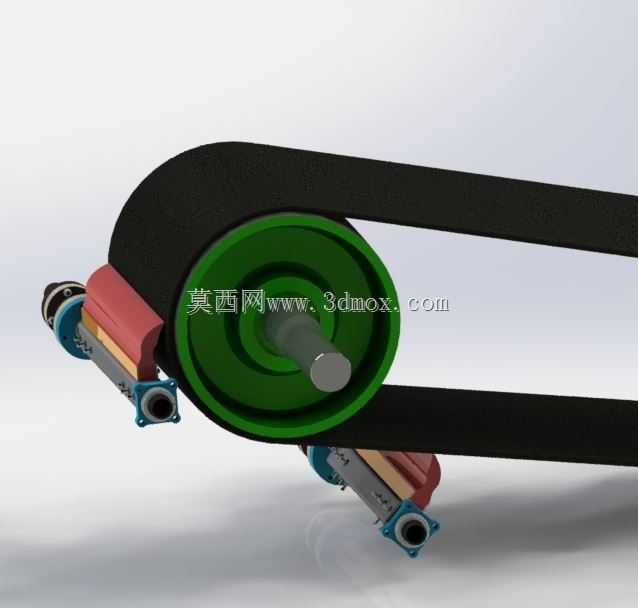

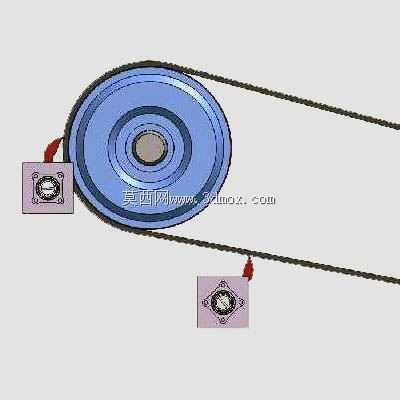

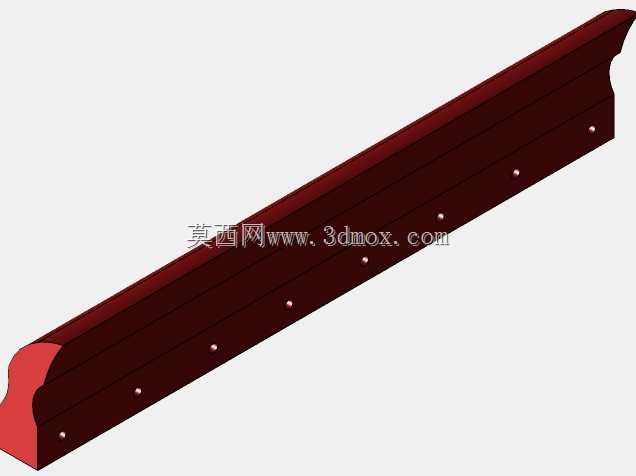

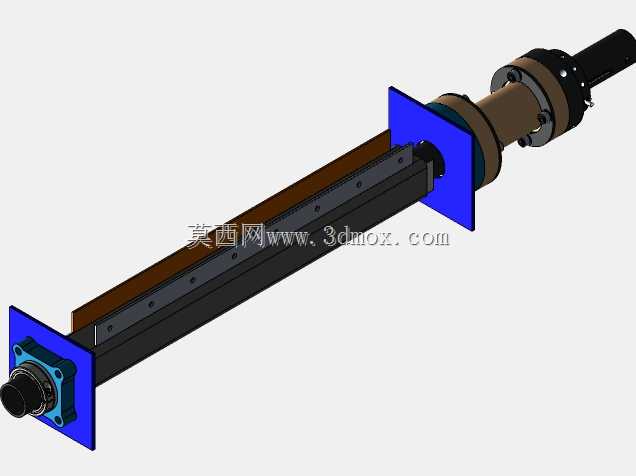

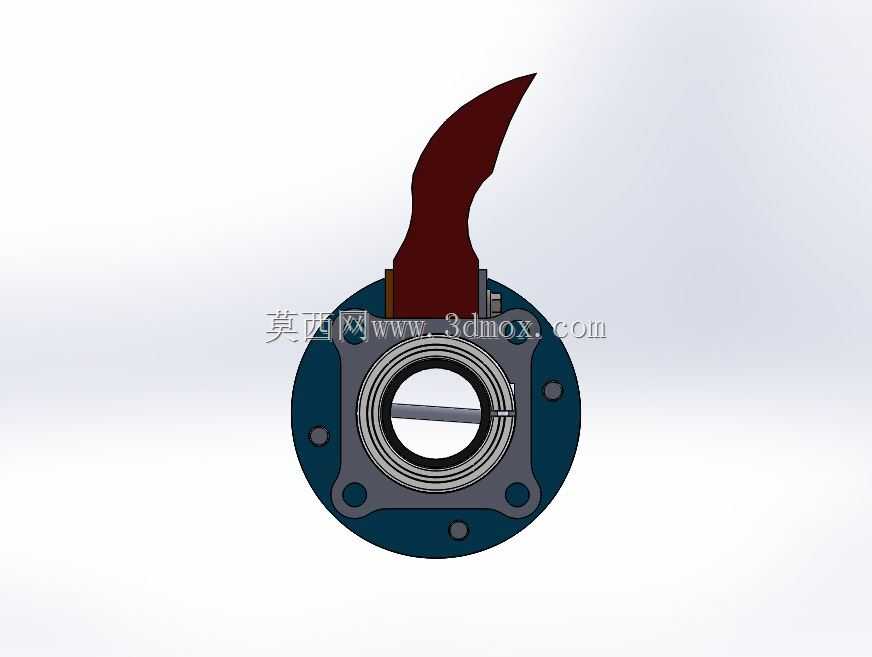

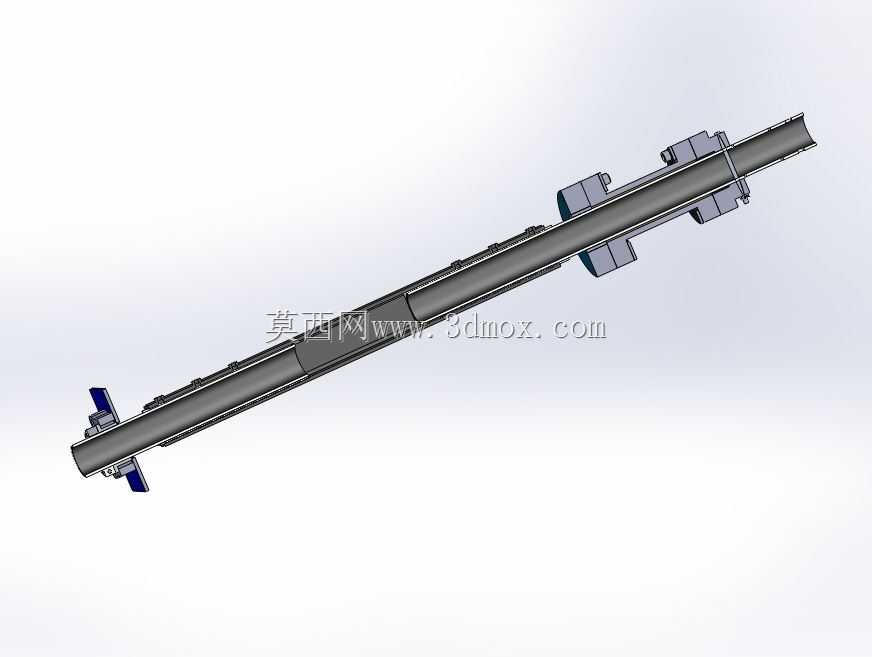

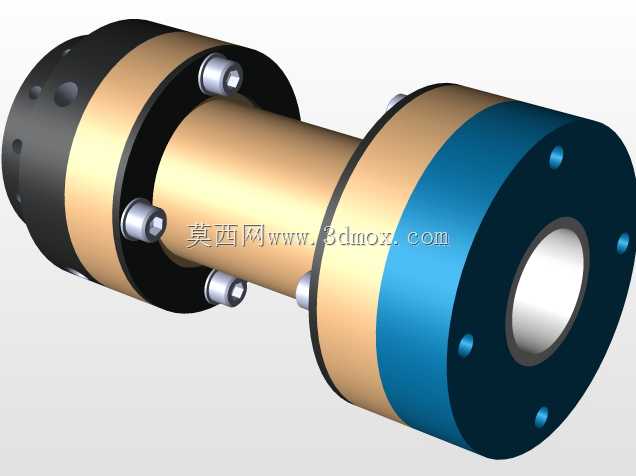

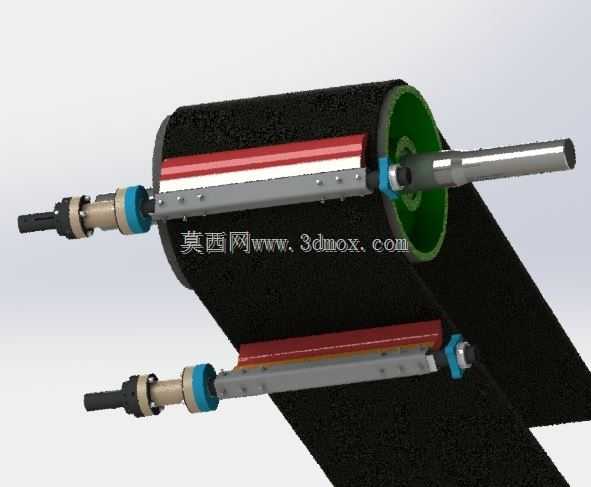

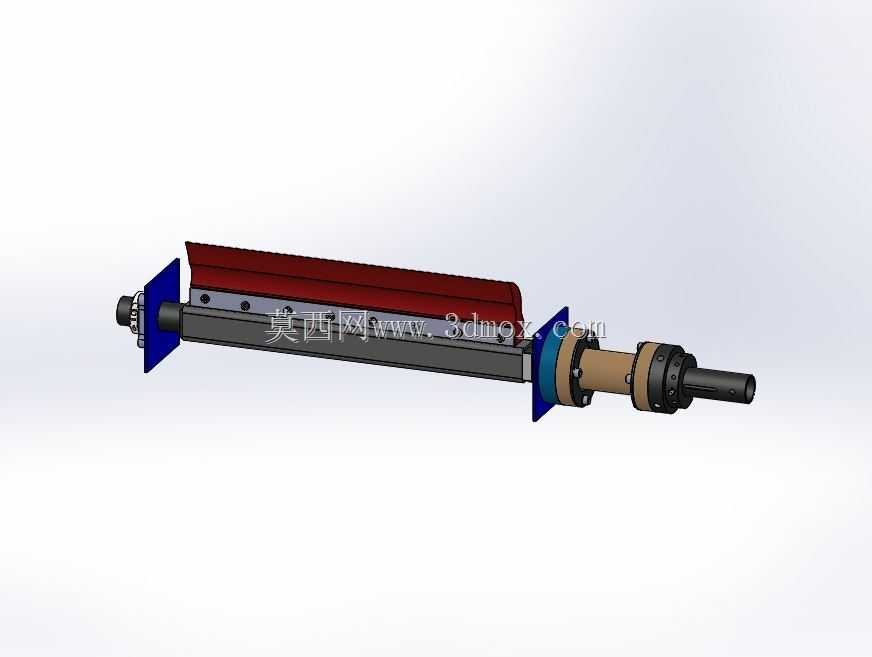

该装置主要应用于带式输送机的日常运维场景，在矿山、港口、电厂、建材加工等散料输送工况中，输送皮带回程段极易粘附散落的煤粉、矿渣、砂石、粉料等物料，若不及时清理，粘附物料会进入皮带与滚筒、托辊的贴合间隙，加剧皮带工作面的异常磨损，还会造成滚筒包胶面局部脱胶、托辊转动卡滞，严重时甚至会引发皮带跑偏、撕裂等设备故障，大幅缩短输送系统的整体使用寿命，这款皮带刮刀就是针对该类工况痛点设计的回程皮带清洁部件。装置整体采用主铲运配合辅助铲运的双刮刀布局，相比传统单刮刀结构，可对皮带表面粘附的物料实现两次递进式刮除，主刮刀负责刮除大部分厚度较大的粘附料层，辅助刮刀则针对主刮刀遗漏的薄层残留、嵌在皮带纹理缝隙内的细料进行二次清理，清洁覆盖率更高，能有效避免残留物料随皮带运转进入驱动、改向滚筒区域。在张紧结构设计上，该装置没有采用常规的金属螺旋弹簧张紧方案，而是选用塑料皮带张紧器搭配扭力弹簧的组合结构，扭力弹簧可提供稳定的持续扭转力矩，让刮刀刀头始终以恒定压力贴合在皮带表面，既不会因压力过小导致刮除不彻底，也不会因压力过大造成皮带工作面的额外磨损，同时塑料张紧器具备较好的抗腐蚀、抗粉尘粘附性能，在多粉尘、高湿度的散料输送现场能有效降低结构卡滞的概率，减少日常维护频次。支架部分设计了可调节的轴宽结构，安装人员可根据现场不同宽度的皮带机架、不同的安装预留空间，灵活调整支架的横向跨度，适配多种规格的平皮带、槽型皮带安装需求，无需针对不同机架尺寸单独定制支架，大幅提升了装置的现场适配性。刀头夹紧结构做了针对性优化，相比传统固定式刮刀的夹紧方式，该结构的刀头夹持受力更均匀，在刮除硬度较高的结块粘附物料时，不会出现刀头局部松动、偏斜的问题，同时当刀头磨损到更换阈值时，只需松开夹紧结构即可快速更换刀头，无需整体拆卸支架，能有效缩短现场运维的停机时间。安装时需将装置固定在皮带回程段靠近头部滚筒的位置，保证刀头贴合面与皮带运行方向呈合适的刮削角度，调整张紧力矩至刀头贴合压力适中即可投入使用，可适配多数常规带速的散料输送皮带清洁需求。
