金属合页铰链结构设计方案

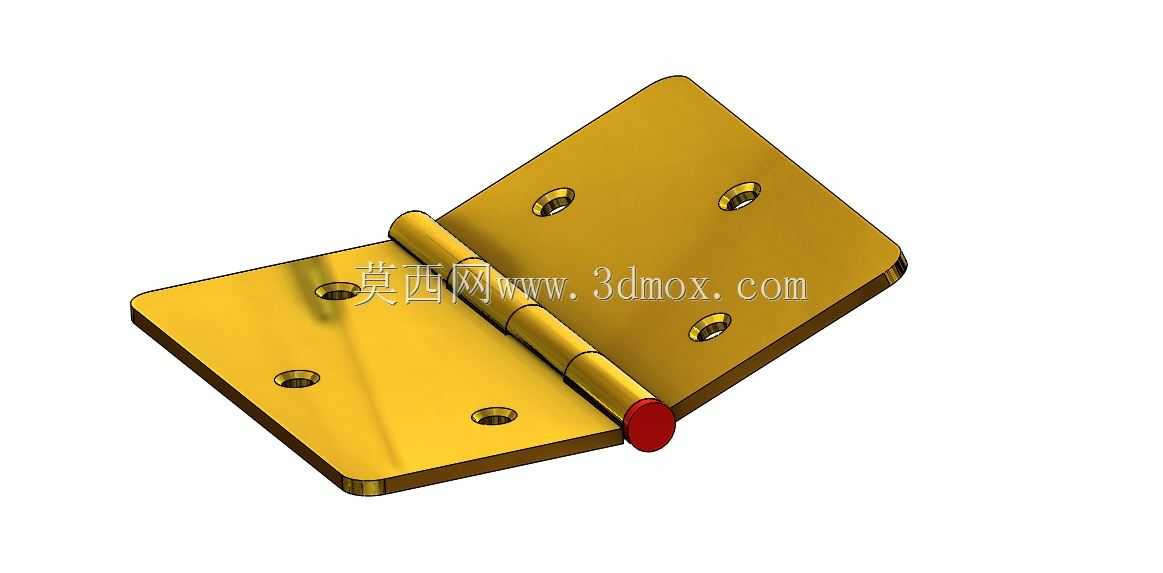

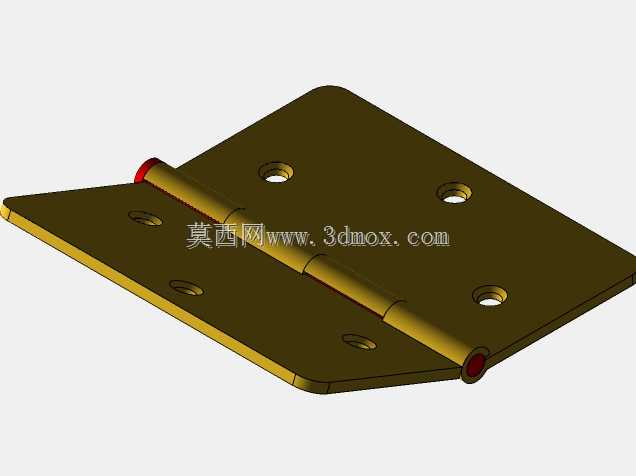

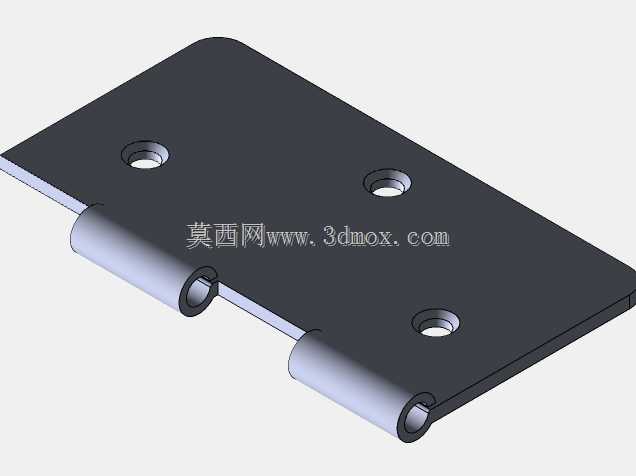

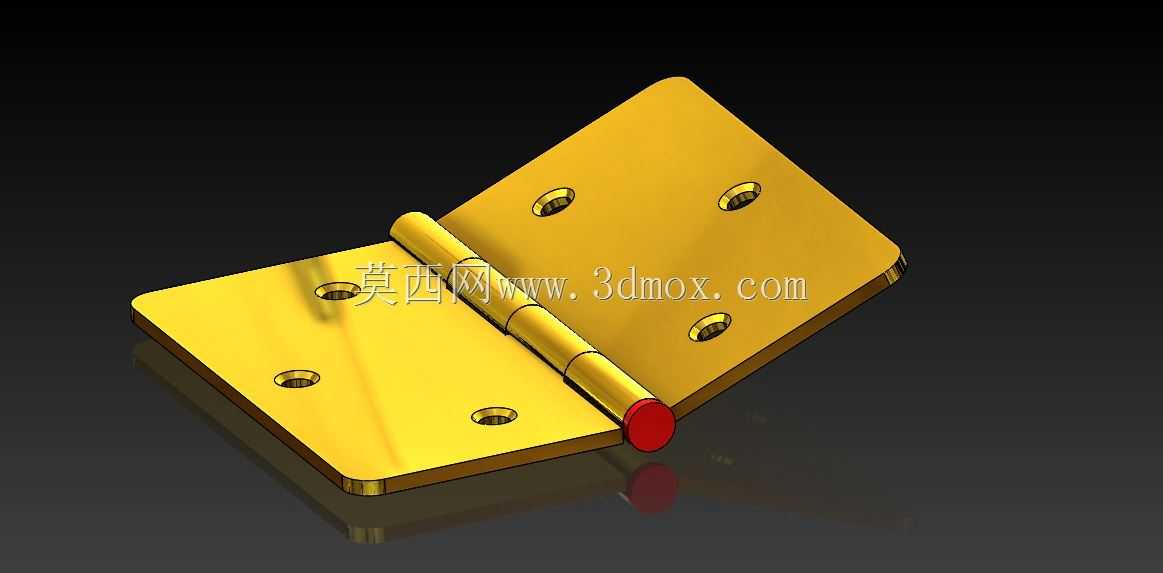

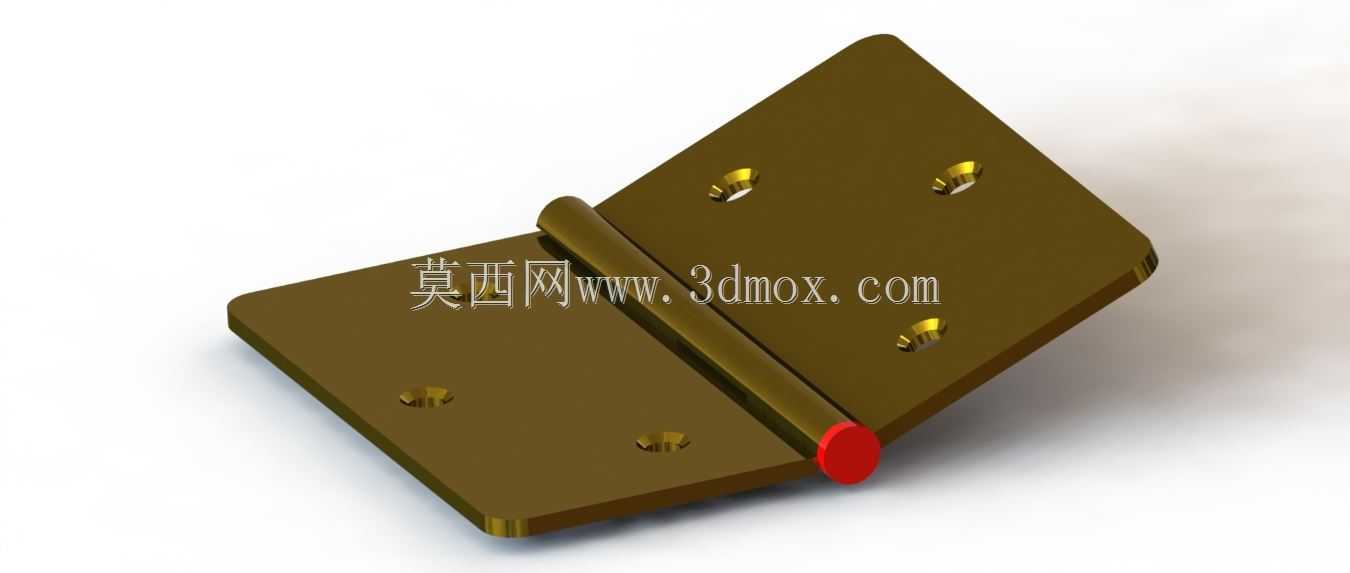

这款金属铰链是民用建筑、工业柜体、设备舱门领域应用极为广泛的连接构件，核心作用是实现两个被连接主体之间的可控角度转动，同时为两个构件提供稳定的连接支撑，避免连接部位出现松脱、错位、开合卡滞等问题。在日常应用场景中，这类铰链既可以用于家装场景的室内木门、铝合金窗、橱柜柜门的连接，也可适配工业场景中电气柜舱门、设备防护门、金属箱体箱盖的装配需求，能够在-20℃到80℃的常规环境温度下长期稳定工作，适配绝大多数室内及半户外的使用场景。从功能特性来看，这款铰链采用双页片配同轴销轴的经典结构，两个页片分别通过沉头螺丝固定在两个待连接的构件上，销轴贯穿两个页片的卷边筒结构，实现两个页片围绕销轴轴线的0到180度范围顺畅转动，页片表面做了平整抛光处理，边缘做了小圆角钝化，既避免安装使用过程中划伤操作人员，也能减少开合过程中页片与被连接件之间的摩擦剐蹭，保护被连接件的表面涂层。在设计思路上，这款铰链优先考虑了连接强度与开合顺畅度的平衡，页片采用等厚金属板材冲压成型，卷边筒部位采用多段式间隔卷边设计，相比整段通长卷边，既减少了销轴与卷边的接触摩擦面积，降低开合阻尼，也能保证卷边部位的结构强度，避免长期开合后卷边出现变形、销轴脱出的问题；销轴端部做了封边处理，防止长期使用过程中销轴从卷边筒内滑出，提升整体结构的耐用性。从安装边界来看，这款铰链的两个页片均为对称矩形结构，每个页片上设置三个沉头安装孔，孔位呈三角形排布，相比双孔固定的结构，三角形排布的安装孔能够提供更稳定的固定效果，避免页片在长期开合受力后出现绕固定点转动的错位问题；安装时需要在被连接件上对应孔位开设适配的螺丝过孔，沉头孔的设计能够让螺丝安装后头部完全埋入页片表面，不会突出页片影响开合间隙，两个页片闭合状态下整体厚度较薄，不会在两个被连接件之间留下过大的拼接缝隙，能够满足门窗、柜体装配时的缝隙控制要求，保证装配后整体外观的平整美观。同时铰链的转动阻尼经过适配设计，开合过程中没有明显的松旷旷量，也不会出现阻尼过大导致开合费力的问题，能够在任意开合角度下保持稳定的承托力，避免柜门、窗扇在开启后出现自行晃动、闭合的情况。
