ProE设计简易板料冲裁工装结构

这款简易冲裁结构主要面向小批量薄板加工场景，常见于五金加工车间的小规格零件落料、修边工序，适配常规开式可倾冲床的安装接口，可完成厚度0.1-2mm的冷轧钢板、铝板、铜板等常见金属板料的冲切作业，也可适配部分非金属薄片的裁切加工，在小型五金件生产、样品打样、维修配做零件的场景中具备极高的实用价值，无需复杂的配套送料机构即可独立完成单工序冲裁作业，大幅降低小批量生产的工装投入成本。

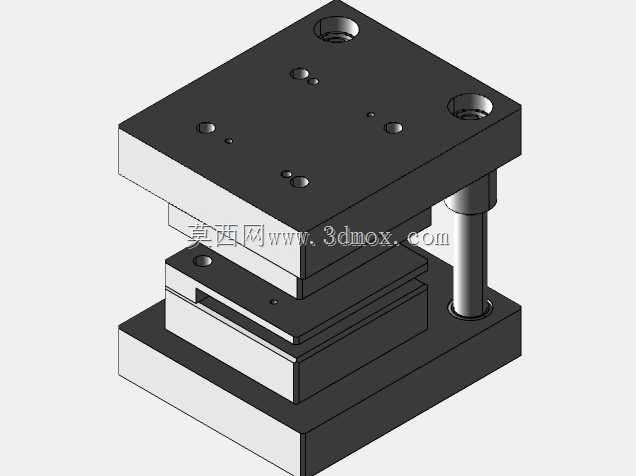

从功能特性来看，该结构采用标准后侧导柱模架作为基础承载主体，上下模座通过导柱导套实现精准合模导向，可有效抵消冲裁过程中的侧向力，保证凸凹模的配合间隙均匀，避免啃模、毛刺过大等常见冲裁问题。上模部分集成凸模固定、模柄连接结构，可直接与冲床滑块连接传递冲压力，下模部分设置凹模安装位、定位挡料结构，可快速调整板料送进位置，保证每一次冲切的零件尺寸一致性，模架自带的卸料结构可在冲裁完成后将箍在凸模上的板料顺利脱出，无需人工辅助卸料，提升作业安全性与加工效率。

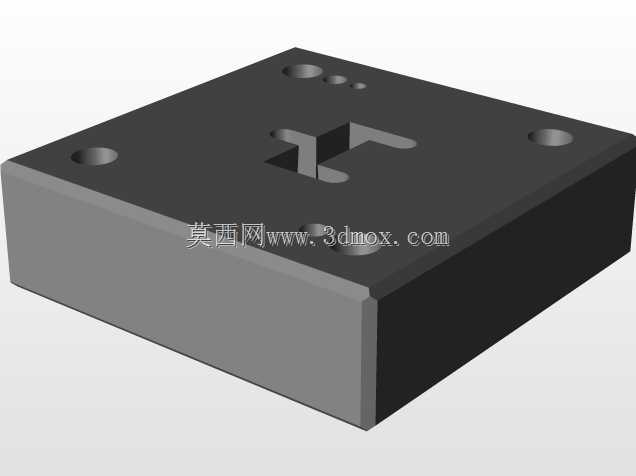

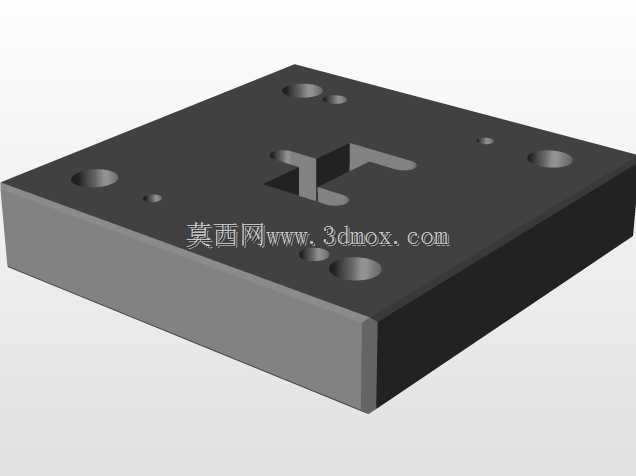

设计思路上，该结构优先考虑通用性与易加工性，所有模座、垫板、固定板类零件均采用标准平板类结构，无需复杂曲面加工，普通铣床、磨床即可完成全部零件加工，大幅缩短工装制造周期；导柱导套选用标准冲压模架配件，损坏后可直接采购替换，降低后期维护成本。整体结构采用对称式布局，冲压力作用线与模架中心、模柄中心完全重合，避免冲床承受偏载，延长设备与工装的使用寿命。

安装边界方面，该模架整体外形方正，下模座预留标准T型槽安装位，可适配多数公称压力16-63吨冲床的工作台面尺寸，模柄直径采用通用规格，无需额外加工连接套即可完成安装；合模状态下整体高度符合常规冲床的闭合高度调节范围，无需额外加装垫板即可投入使用，上下模的合模行程预留足够安全距离，可适配不同厚度板料的冲裁需求，安装调试过程仅需调整凸凹模间隙、固定模座即可完成，对操作人员的技能要求较低，适合小型加工车间快速投产使用。
