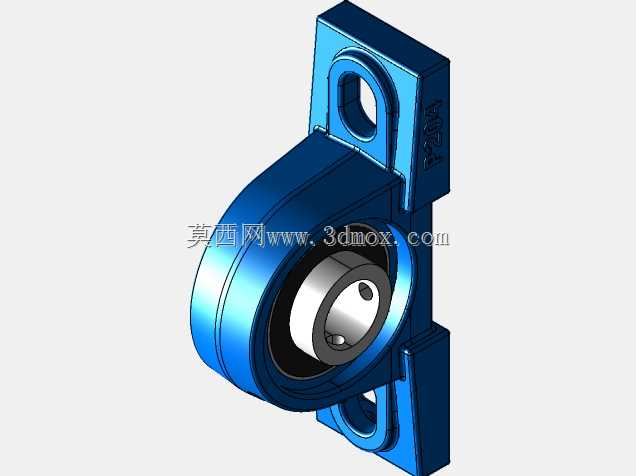

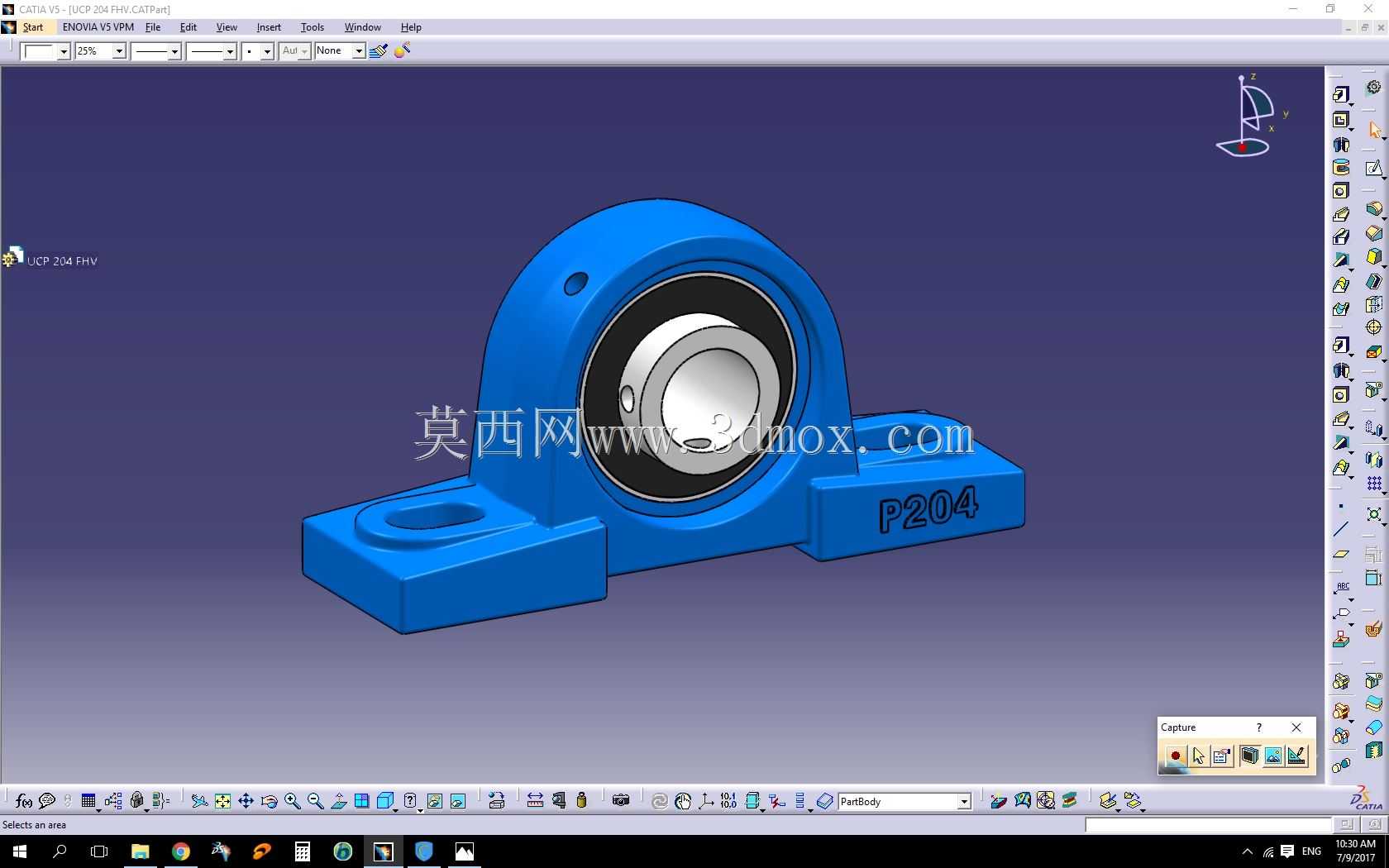

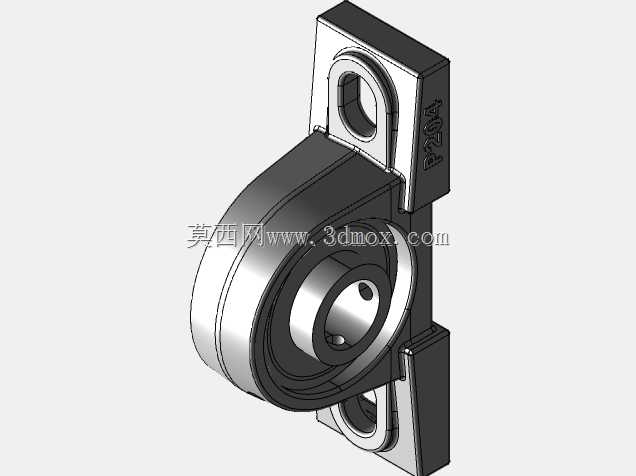

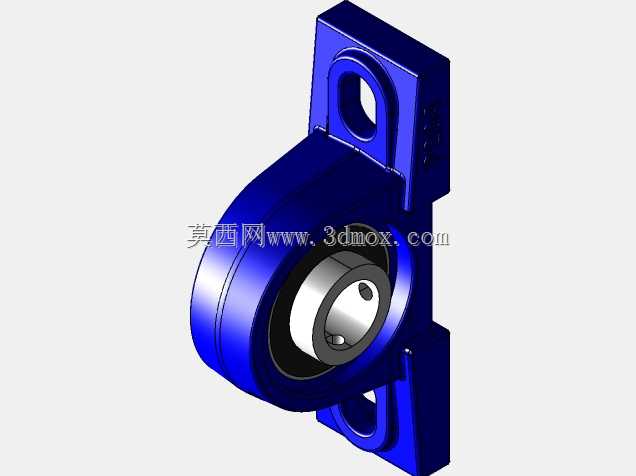

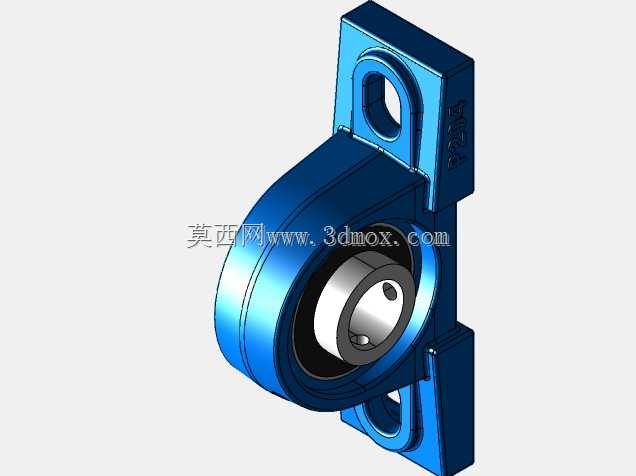

UCP204FHV型带座外球面轴承结构设计

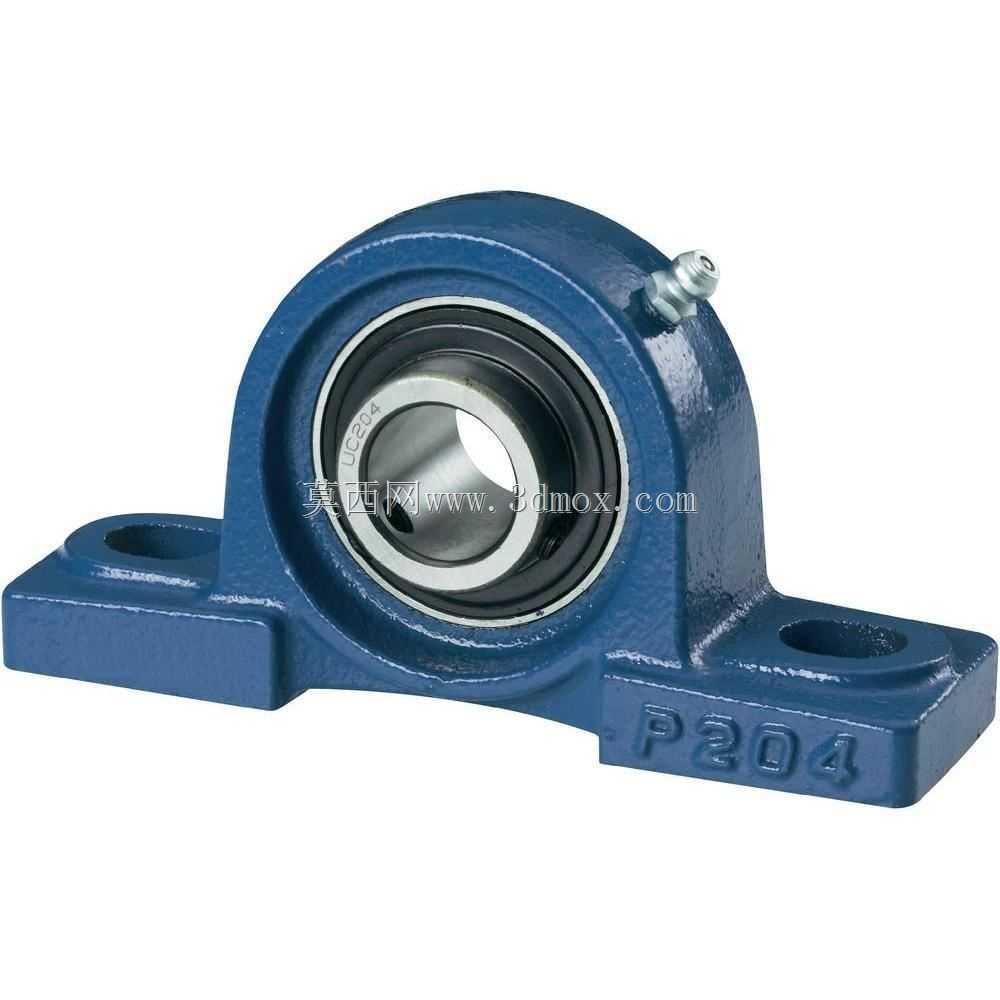

这款带立式座的外球面轴承组件，广泛应用于各类轻工输送设备、小型农用机械、食品加工流水线以及纺织机械的传动系统中，主要承担旋转轴的径向支撑与少量轴向限位作用，能够在轴系存在一定安装对中偏差的工况下稳定运行，补偿轴加工或装配过程中产生的同轴度误差，降低轴系安装的精度要求，提升整套传动结构的容错能力。从实际使用场景来看，这类轴承座常被安装在设备的型材机架或焊接机架上，为输送带辊筒、小型链轮传动轴、带轮输入轴提供稳定的旋转支撑，相比分体式轴承与座的组合，一体化的带座结构省去了轴承与座体的配合选配环节，现场安装时仅需通过座体上的两个安装孔完成固定，即可快速完成轴系支撑点的装配，大幅缩短设备组装与后期维护的更换周期。在功能特性上，该结构将外球面球轴承与立式冲压/铸造座体结合为整体，轴承外圈的球面结构与座体内腔的球面配合面形成自调心结构，当轴出现小幅挠曲变形或者安装座面存在轻微角度偏差时，轴承可以随轴的偏摆自动调整适配角度，避免轴承内部滚道出现偏载卡顿，有效延长轴承的实际使用寿命。座体上下两端的长圆孔安装结构，允许安装时在一定范围内调整固定位置，适配不同孔距的安装基面，降低安装基面的加工精度要求。从设计思路来看，这款轴承座采用了开放式的立式结构，座体中部的环形腔体完全包裹轴承外圈，既为轴承提供足够的支撑刚性，又预留了轴承后期加注润滑脂的操作空间，两端的安装耳板做了加厚处理，在螺栓锁紧时能够承受足够的压紧力，不会出现座体变形导致的轴承卡位问题。轴承内圈采用了顶丝锁紧结构，安装时将轴穿入内圈孔后，拧紧内圈上的紧定螺钉即可完成轴与轴承内圈的周向固定，无需额外加工轴肩或者配置锁紧螺母，简化了轴端的结构设计。在外形尺寸与安装边界上，该型号对应20mm内径的轴承规格，座体总高度、安装孔中心距、安装孔直径都遵循行业通用的尺寸规范，能够直接替换同型号的标准带座轴承产品，安装时需要预留足够的轴端穿入空间，座体背部与安装基面完全贴合，两个安装螺栓的锁紧力矩需要控制在合理范围，避免力矩过大导致座体耳板断裂或者轴承外圈变形，同时要保证轴插入轴承内圈的深度足够，让顶丝能够锁紧在轴的光整表面，避免运行过程中出现轴与内圈打滑跑圈的问题。整体结构紧凑，占用安装空间小，在中小载荷的传动场景中能够长期稳定运行，是中小型传动设备中应用极为普遍的支撑类零部件。
