菱形带座外球面轴承组件结构设计

这款菱形安装结构的带座外球面轴承组件，是轻载传动场景中应用极为广泛的支撑部件，常见于食品输送线、小型包装设备、纺织机械、农用机具以及轻工自动化生产线的辊筒、转轴支撑工位，能够为旋转轴系提供稳定的径向承载与一定的调心补偿能力，适配安装基面存在小幅角度偏差的现场装配场景，降低轴系因安装不对中产生的附加载荷，延长传动部件的整体使用寿命。

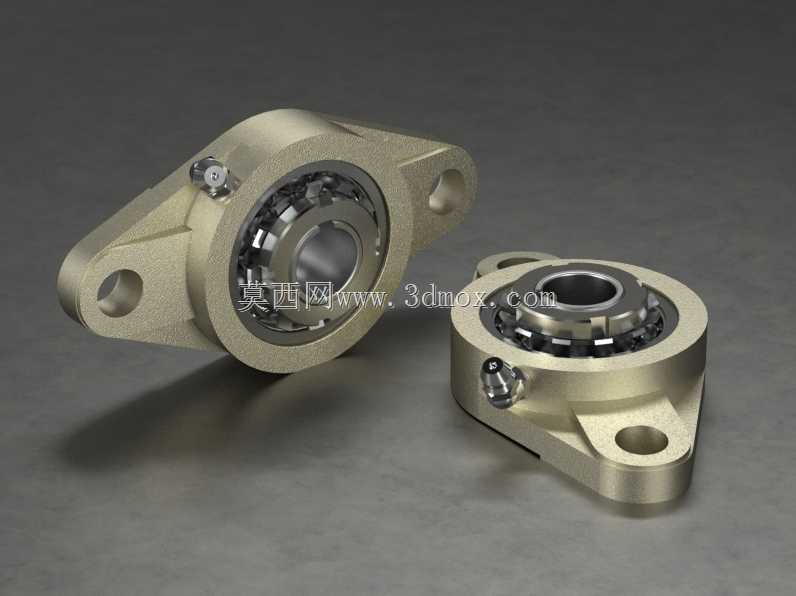

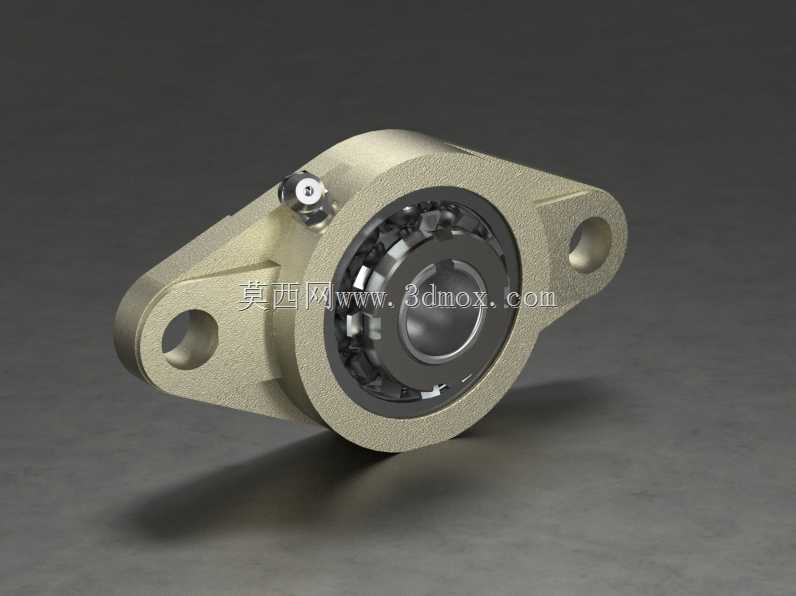

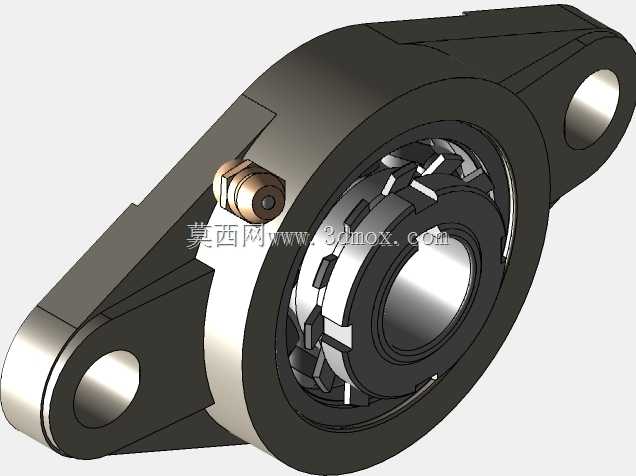

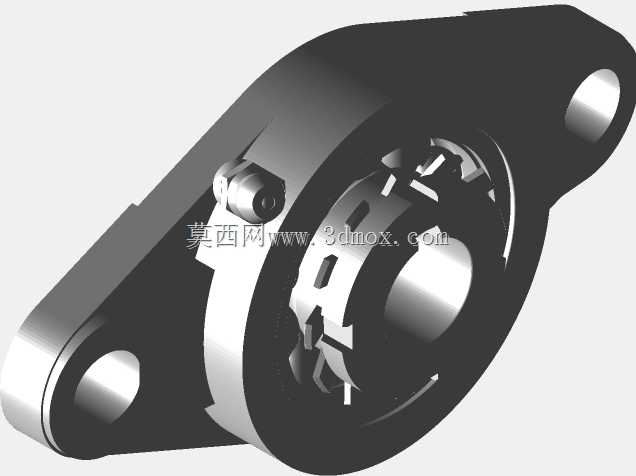

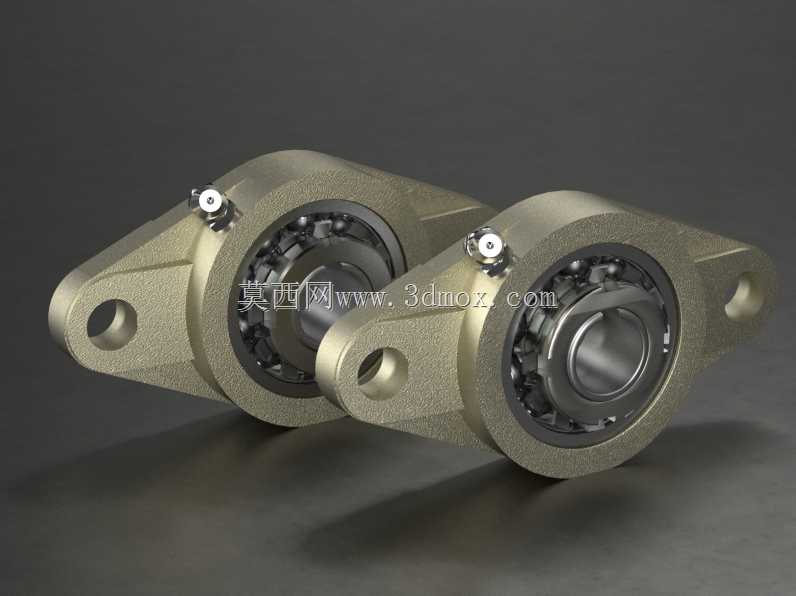

从实际功能特性来看，该组件将冲压铸造的菱形轴承座与外球面球轴承集成一体，轴承外圈与座孔采用球面配合结构，当穿入轴承内孔的转轴存在小幅挠度或安装面存在角度误差时，轴承可自动调整偏转角度，不会出现卡滞、额外磨损的问题；轴承侧部配置的顶丝锁紧结构，可在转轴穿入内孔后直接拧紧锁定，无需额外配置轴套、锁紧螺母等配件，装配流程极为便捷，适合现场快速安装更换的运维场景。座体采用的菱形法兰结构相比圆形法兰座，在同等承载能力下占用的安装空间更小，两个对角布置的安装孔可直接通过螺栓固定在设备的安装基面之上，安装孔的位置经过精准校核，能够匹配多数轻工设备的标准安装孔位，无需对安装基面做额外的扩孔、改孔加工。

在设计思路层面，这款轴承座的结构充分兼顾了承载能力与安装便捷性：座体的安装耳做了加厚过渡处理，螺栓锁紧时不会出现座体变形开裂的问题，轴承安装位的球面加工精度严格匹配轴承外圈的球面尺寸，保证调心动作顺畅无卡滞；座体表面做了钝化防锈处理，能够适配多粉尘、轻度潮湿的车间作业环境，不会轻易出现锈蚀卡滞的问题。轴承内部的滚动体采用满装优化排布，在有限的轴承尺寸内最大化提升径向承载能力，可承受传动过程中产生的径向载荷与小幅轴向窜动，适配转速适中、载荷平稳的连续运转工况。

从安装边界来看，该菱形座的两个安装孔中心距经过标准化设计，适配同规格系列的通用安装尺寸，座体的整体厚度控制合理，转轴安装后不会出现突出座体过多的问题，能够适配安装空间局促的设备内部工位；轴承内孔的公差配合采用间隙适配设计，普通精度的冷拉圆钢转轴即可直接穿入安装，无需对轴端做高精度磨削加工，大幅降低配套轴件的加工成本。整体结构没有冗余的复杂部件，日常运维仅需定期通过注油孔补充润滑脂即可，维护成本极低，非常适合批量应用在规模化的生产线传动工位中，兼顾可靠性与经济性。
