无动力滚筒输送线结构设计

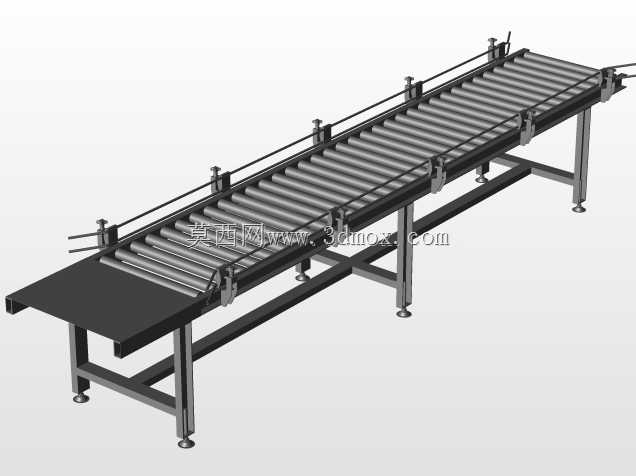

这款无动力滚筒输送设备主要面向生产车间物料周转、仓储分拣线货品转运、包装工序段工件传递等场景设计，无需额外配置动力驱动单元，完全依靠货品自身重力或是作业人员的轻量推送即可完成物料的水平位移输送，能有效降低短距离输送环节的人力搬运强度，在轻工制造、电商仓储、食品包装、汽配组装等领域都有极高的适配性。设备整体采用框架式焊接结构作为承载主体，主框架选用标准型钢裁切焊接成型，支撑腿配置可调节脚杯，能够适配安装地面存在的小幅高度差，保证输送面整体水平度，避免输送过程中货品出现偏斜、卡滞的问题。输送面由多根平行排布的镀锌滚筒组成，滚筒两端通过精密轴承与侧梁连接，转动阻力极小，即使是表面光滑的纸箱、周转箱或是规整的硬质工件，都能在极小的推力下顺畅滑动。两侧配置可调节高度的导向护栏，护栏通过快拆式固定座与侧梁连接，可根据输送货品的实际宽度调整护栏间距，避免尺寸偏大的货品在输送过程中从侧边滑落，同时也能对货品的行进方向起到约束作用，减少人工摆正货品的频次。设备进料端特意设计了延伸式接料平台，平台表面做了耐磨防滑处理，能够承接从上一工序滑落或是人工放置的货品，让货品平稳过渡到滚筒输送段，避免直接放置时对滚筒造成冲击损伤。从安装边界来看，设备整体宽度控制在常规输送线适配范围内，长度可根据实际车间布局进行多段拼接，支撑腿的高度调节范围能够覆盖多数作业台的高度需求，可直接与生产工作台、包装台、分拣台进行无缝对接，不需要额外做高度适配改造。设计过程中充分考虑了不同场景的使用需求，滚筒间距可根据输送货品的最小尺寸进行调整，避免尺寸偏小的工件卡在滚筒缝隙之间，整体结构没有复杂的传动组件，后期维护仅需要定期对滚筒轴承加注润滑脂即可，运维成本极低，同时框架表面做了喷塑防锈处理，能够适应车间内多粉尘、轻微潮湿的作业环境，长期使用也不会出现框架锈蚀掉漆的问题，设备整体承重能力经过结构校核，能够满足多数常规工业货品的输送承重需求，不会出现框架变形、滚筒弯折的问题。
