带分流剔除机构的微扫描金属检测输送设备

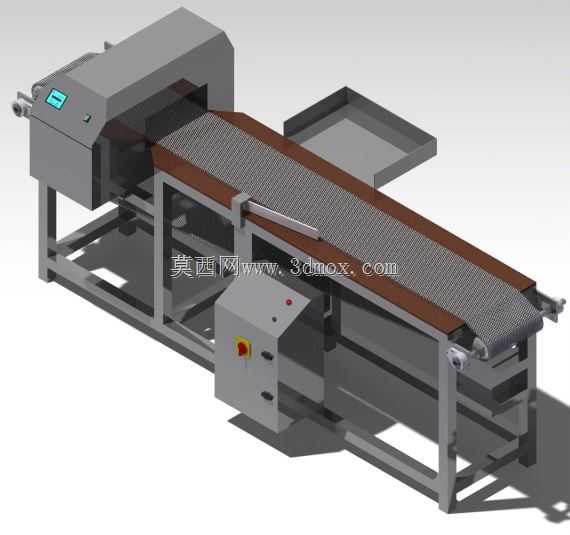

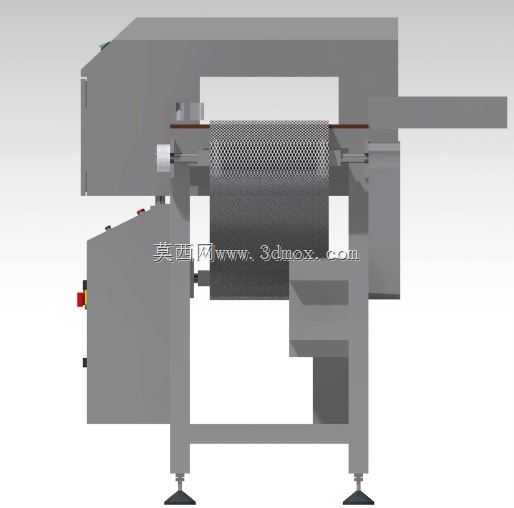

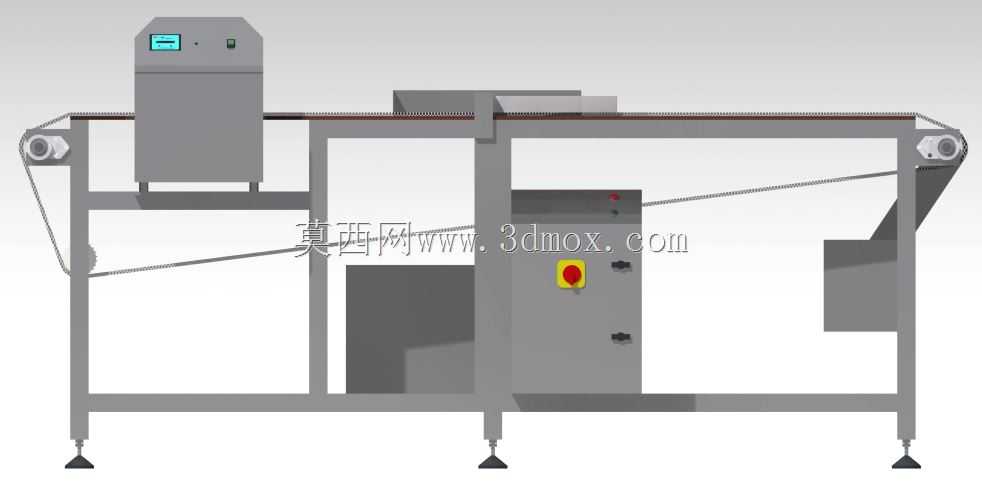

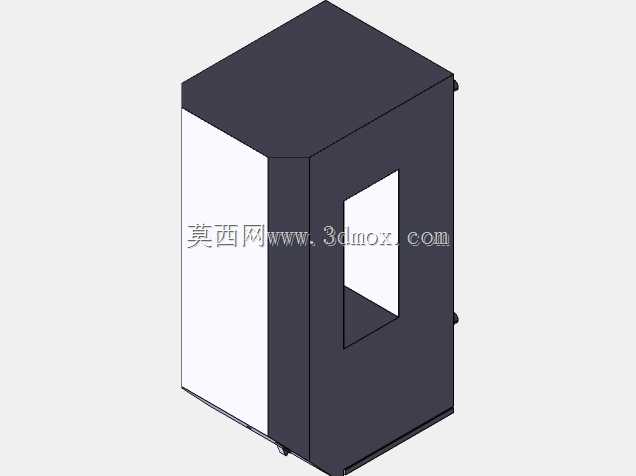

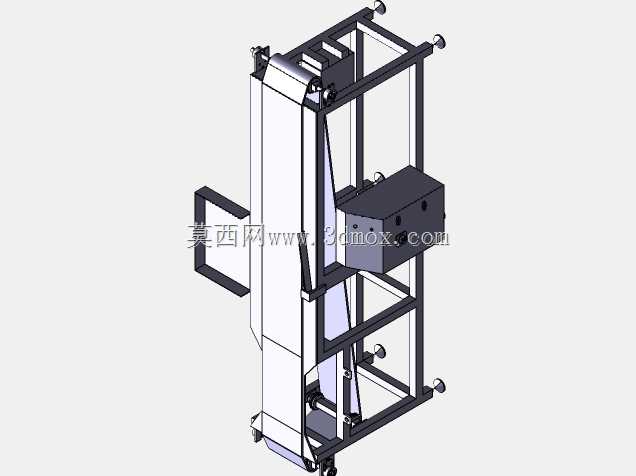

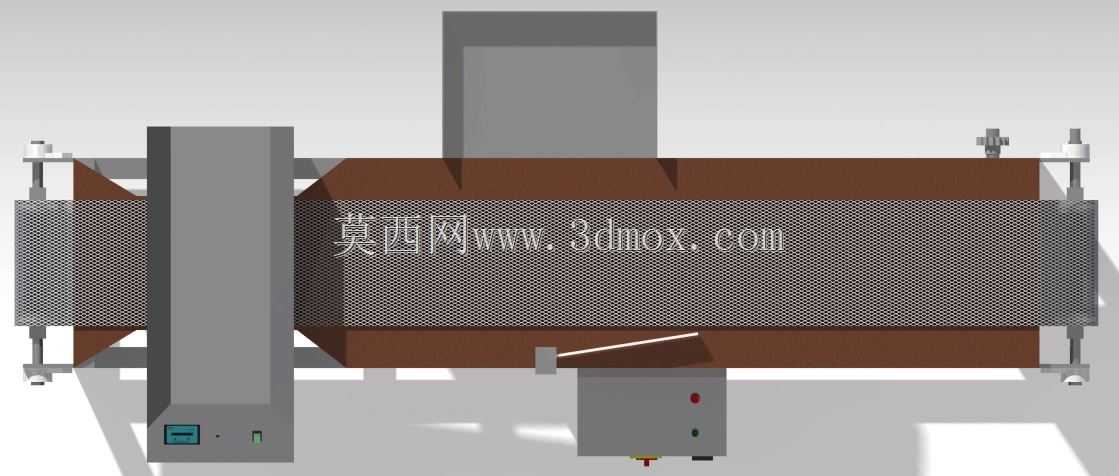

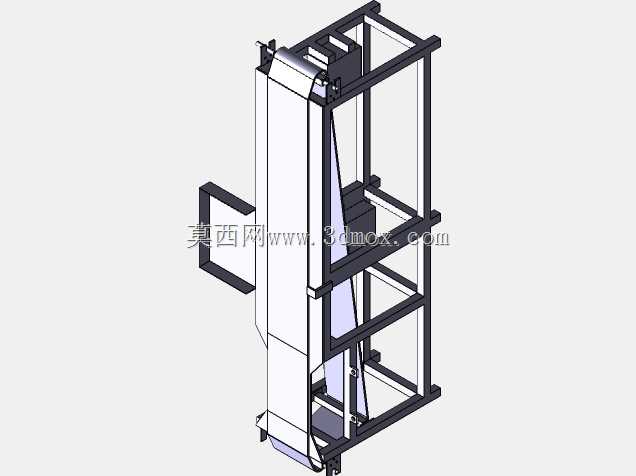

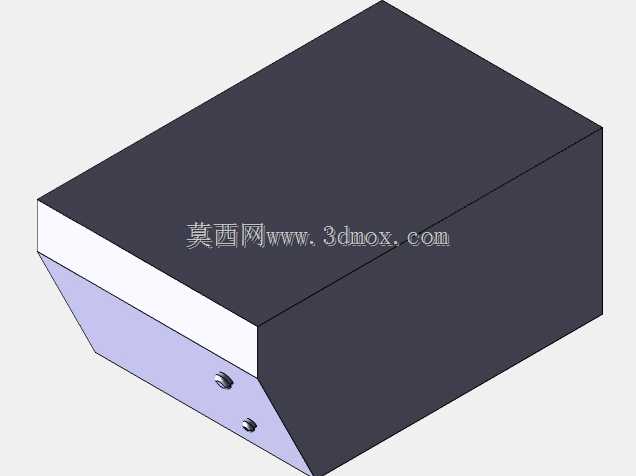

该设备主要应用于食品加工、日化生产、医药包装、电子元器件制造等连续化生产流水线场景，部署在成品包装工序后端、装箱码垛工序前端的输送链路中，核心用途是在产品连续输送过程中，非接触式检测混入产品内部或包装内的铁、非铁金属、不锈钢等各类金属异物，一旦检测到异常品，无需中断整条生产线的运行，即可通过自带的分流式剔除机构将不合格品自动分流至次品收集区域，避免含金属异物的产品流入市场，同时保障生产线的连续运转效率，降低人工分拣的漏检率与人力成本。设备整体集成了金属检测单元、皮带输送单元、分流剔除单元、电气控制单元四大核心模块，检测单元采用微扫描检测原理，检测探头覆盖整个输送通道宽度，可识别不同大小、不同位置的金属异物，检测灵敏度可根据生产物料的特性灵活调节，避免产品本身金属包装带来的误判问题；输送单元采用防滑耐磨的食品级输送网带，两侧设置高度可调的导向护板，可适配不同宽度、不同高度的盒装、袋装、散装物料输送需求，输送速度可根据生产线节拍进行无级调节，能匹配不同产能的生产链路。分流剔除机构采用摆杆式分流设计，当检测单元识别到金属异物时，会快速触发剔除机构动作，摆杆在毫秒级时间内伸出，将异常品从主输送线平稳拨至侧边的次品收集料斗中，剔除动作轻柔不会造成产品包装破损，也不会干扰主输送线上其他合格产品的正常通行，剔除完成后摆杆快速复位，等待下一次触发指令。设计过程中，整体框架采用不锈钢型材焊接成型，所有外露结构件均做圆角钝化处理，无清洁卫生死角，符合食品、医药行业的生产卫生要求，控制箱体采用独立侧置布局，将电气元件与输送、检测区域做物理隔离，避免生产过程中的水汽、粉尘侵入电气系统造成故障，操作面板设置在设备进料端侧方，高度适配操作人员站立操作的视线范围，参数调节、启停操作都可在面板上直接完成。设备的安装边界可适配常规车间的流水线布局，进料端与出料端的输送面高度可根据现有生产线的输送高度做±100mm范围内的调节，无需对原有生产线做大规模改造即可完成对接安装，设备底部设置可调式支撑脚，可在不平整的车间地面上调整至水平状态，保障输送与检测过程的稳定性，设备侧边预留的次品收集区域可直接搭配标准周转箱使用，无需额外定制收集容器。
