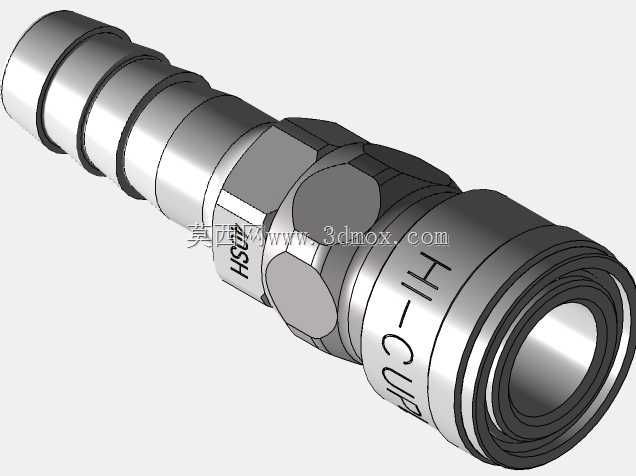

1/2规格套筒式软管倒钩气动快插接头

这款套筒式软管倒钩接头，是气动管路系统中应用极为广泛的气路连接元件，主要服务于工业生产场景里的压缩空气输送回路搭建，常见于装配生产线气动工具接驳、车间集中供气支路终端连接、自动化气动设备气路排布、汽修工位气动机具供气管路对接等场景，能够实现气动管路的快速连通与断开，大幅降低气路拆装的操作耗时，提升生产作业与设备维护的效率。从实际用途来看，该接头承担着硬质供气端与柔性气动软管之间的过渡连接作用，一端通过快插套筒结构可与配套的公头快速对接锁紧，接通压缩空气通路，另一端的倒钩竹节结构可直接插入内径匹配的气动软管，依靠倒钩的倒扣结构卡紧软管内壁，配合喉箍紧固后可承受常规气动系统的工作压力，避免通气过程中软管脱落漏气，保障气路输送的稳定性。在功能特性设计上，接头采用了自锁式快插结构，对接时仅需将公头插入套筒即可自动锁紧锁止，拆卸时向后拉动套筒外圈的滑套即可解锁拔出公头，操作无需额外工具，单手即可完成拆装动作；接头主体采用金属材质加工，表面做了防锈耐磨处理，可适应车间内多油污、多粉尘的复杂作业环境，长期使用不易出现锈蚀卡滞问题，密封结构内置在套筒内部，对接后可实现可靠密封，常规工况下无明显漏气问题，适配常规工业压缩空气的输送压力范围，可满足绝大多数民用与工业气动场景的使用需求。在设计思路上，这款接头优先考虑了连接可靠性与操作便捷性的平衡，倒钩端采用多道环形倒钩阶梯设计，竹节段外径略大于适配软管的内径，插入软管后每一道倒钩都能与软管内壁形成过盈贴合，既可以提升软管的拉脱阻力，也能形成多道密封防线，避免气体从软管与接头的衔接缝隙泄漏；快插端的套筒内部设计了钢珠锁紧结构与密封胶圈，公头插入后钢珠会卡入公头的环形卡槽内实现轴向锁止，避免通气过程中压力冲击导致接头脱开，内部的密封胶圈则紧贴公头外壁实现径向密封，保障气路连通后的密封性。外形方面，接头整体为轴向贯通的阶梯轴状结构，中段设计有六角拧动平面，可使用扳手对接头进行辅助紧固操作，安装时可借助扳手夹持六角部位施加扭矩，避免接头安装时出现打滑问题；接头的整体轴向长度适配常规气动管路的安装空间，不会占用过多的管路排布空间，倒钩端的外径尺寸严格匹配1/2规格气动软管的内径，快插端的对接尺寸与同规格公头完全适配，安装时仅需将倒钩端插入软管后加装喉箍紧固，快插端与对应公头对插即可完成安装，无需复杂的加工或粘接工序，安装边界可适配绝大多数常规气动支路的安装空间，既可以用于固定设备的气路终端，也可以用于移动气动工具的供气管路连接，在频繁插拔的使用场景下也能保持较长的使用寿命。
