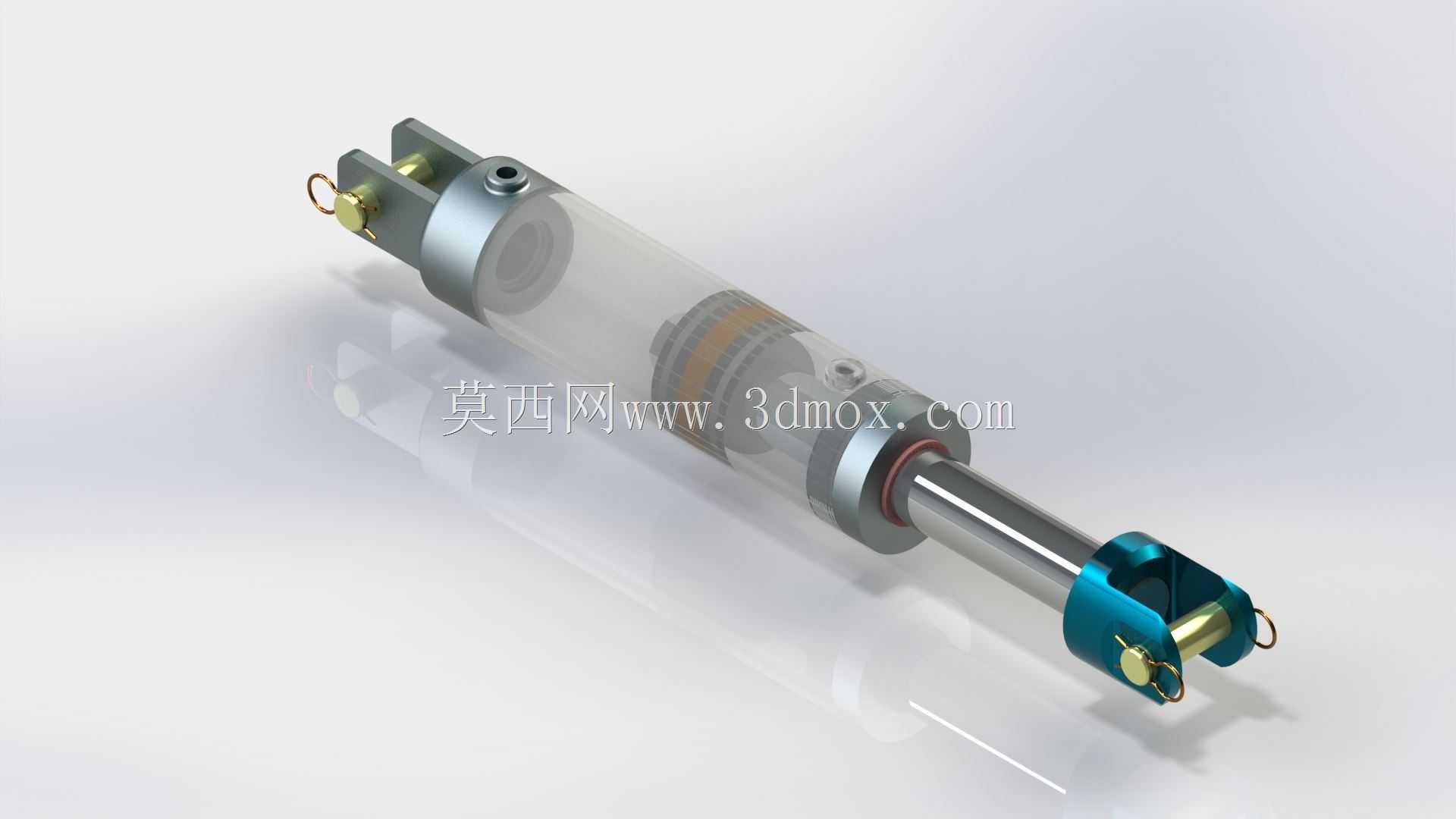

双耳环铰接式基本液压缸结构设计

这款液压缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械举升机构、工装夹具夹紧回路、自动化生产线推拉工位、农机具姿态调整、物流设备升降单元等场景，能够将液压油的压力能稳定转换为往复直线机械能，为负载提供可控的推拉力输出，适配中低压常规液压系统的动力传递需求。该款液压缸采用双耳环铰接式安装结构，缸筒端与杆端均配置带铜衬套的铰接耳环与防脱卡销，安装时可自适应小幅度的角度偏转，能够抵消安装面的同轴度误差，避免活塞杆承受径向偏载，大幅降低杆体密封件的偏磨风险，适配存在摆动工况的铰接安装场景。缸体采用透明可视化缸筒设计，可直观观察活塞运行位置、油液状态与内部密封件的工作情况，既便于教学演示场景下的原理展示，也方便设备调试阶段快速排查活塞卡滞、内泄等故障；活塞部位配置多重密封组合，包含耐磨环、唇形密封圈与防尘圈，既保证活塞与缸筒间的密封性能减少内泄，又能刮除活塞杆表面附着的杂质，避免外部污染物进入缸体损伤密封件。设计过程中优先考虑常规工况的通用性，缸体外径、活塞杆直径、行程参数均匹配行业常规安装尺寸边界，两端耳环的销轴孔径、铰接中心距符合通用配套标准，可直接替换同规格的常规拉杆油缸，无需额外修改安装支架结构；油口采用标准内螺纹连接接口，适配常规液压油管接头，进回油口对称布置在缸筒两端，可通过换向阀控制活塞杆的伸出与缩回动作，无杆腔进油时输出大推力低速伸出，有杆腔进油时实现小推力快速退回，匹配不同工况下的力与速度需求。整体结构紧凑，活塞杆表面做硬化抛光处理，降低运行摩擦阻力的同时提升防锈耐磨性能，端盖与缸筒采用螺纹连接形式，便于后期拆解更换密封件进行维护，可满足常规工业场景下的连续往复动作需求，运行过程中传动平稳，输出力调节方便，可通过系统压力调整精准控制输出推力大小，适配不同负载的作业要求。
